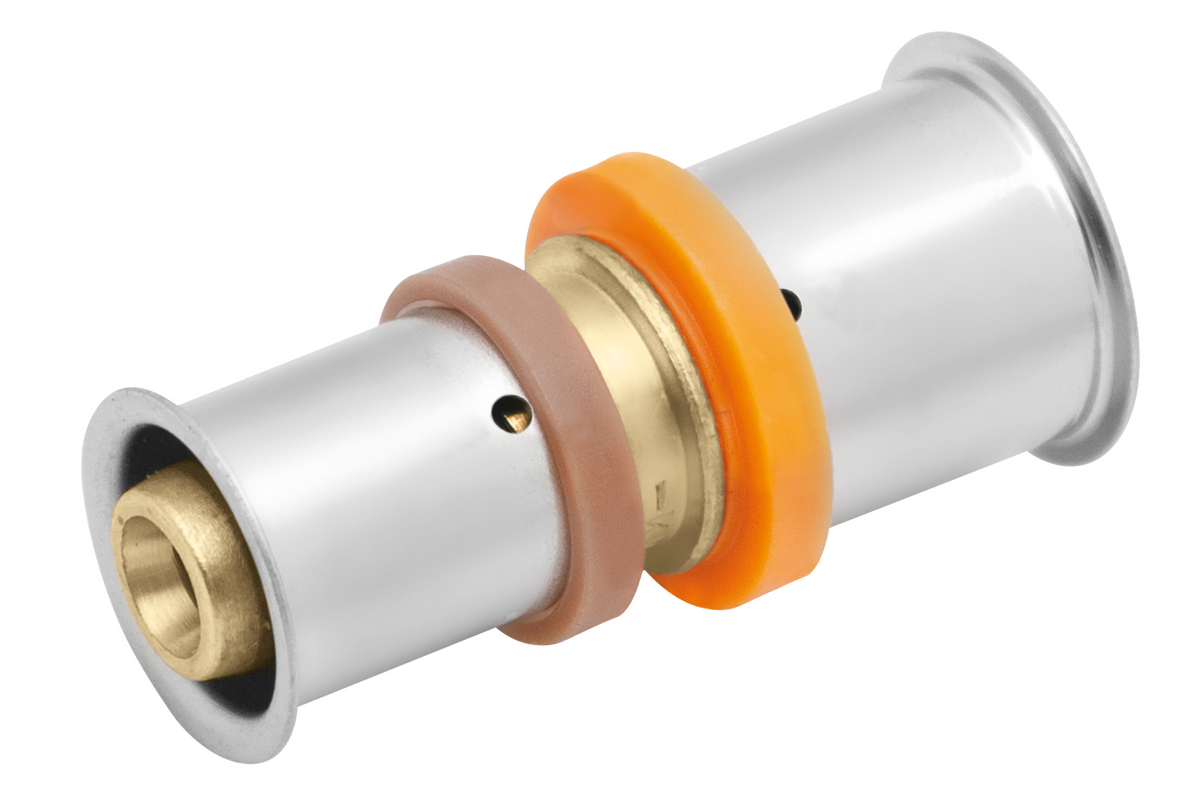

MultiPress verl.sok 63x50 2x pers DZR 38
| Titel |
MultiPress verl.sok 63x50 2x pers DZR 38 |
| Artikelnummer |
A2527183 |
| Fabrikantnummer |
0FD8336 |
| EAN code |
08711985363753 |
| Merk | VSH |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Hoofdkleur fitting | Messing |
|---|
| Met aansluitingsindicator | ja |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | ja |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn40Pb2 (CW617N) |
|---|
| Kwaliteitsklasse aansluiting 2 | CuZn40Pb2 (CW617N) |
|---|
| DVGW-keur voor gas | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| | 20x16 gas 2x pers DZ | 25x16 gas 2x pers DZ | 25x20 gas 2x pers DZ | 63x40 2x pers DZR 38 | 63x50 2x pers DZR 38 |
|---|
| Lengte | 54 mm | 70 mm | 70 mm | 118 mm | 110 mm |
|---|
| Contourcode aansluiting 1 | TH/U | U | U | TH | TH |
|---|
| Contourcode aansluiting 2 | TH/U | TH/U | TH/U | TH/U | TH |
|---|
| Max. mediumtemperatuur (continu) | 60 °C | 60 °C | 60 °C | 70 °C | 70 °C |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 12 | DN 15 | DN 32 | DN 40 |
|---|
| Gastec QA | ja | ja | ja | nee | nee |
|---|
| KIWA-keur | nee | nee | nee | ja | ja |
|---|
| Min. mediumtemperatuur (continu) | -10 °C | -10 °C | -10 °C | -20 °C | -20 °C |
|---|
| Uitwendige buisdiameter aansluiting 1 | 20 mm | 25 mm | 25 mm | 63 mm | 63 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 16 mm | 16 mm | 20 mm | 40 mm | 50 mm |
|---|
| Lengte aansluiting 1 | 27 mm | 40 mm | 40 mm | 66 mm | 66 mm |
|---|
| Lengte aansluiting 2 | 29 mm | 30 mm | 30 mm | 52 mm | 43.5 mm |
|---|
| Werkende lengte aansluiting 1 | 4 mm | 7 mm | 7 mm | 6.2 mm | 6.2 mm |
|---|
| Werkende lengte aansluiting 2 | 6 mm | 7 mm | 7 mm | 10 mm | 5.6 mm |
|---|
| Wanddikte aansluiting 1 | 0.625 mm | 0.725 mm | 0.725 mm | 1 mm | 1 mm |
|---|
| Wanddikte aansluiting 2 | 0.625 mm | 0.625 mm | 0.625 mm | 0.8 mm | 0.8 mm |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Mediumtemperatuur (continu) | -10-60 °C | -10-60 °C | -10-60 °C | -20-70 °C | -20-70 °C |
|---|
| Nom. diameter aansluiting 1 | DN 15 | DN 20 | DN 20 | DN 50 | DN 50 |
|---|
| DVGW-keur voor water | nee | nee | nee | ja | ja |
|---|
| KOMO-keur | nee | nee | nee | ja | ja |
|---|
| Contourcode | | U | U | TH | TH |
|---|
| Druktrap klasse flens (PN) | | | | PN 10 | PN 10 |
|---|
| Druktrap klasse flens | | | | PN 10 | PN 10 |
|---|
| Max. werkdruk bij 20°C | | | | 10 bar | 10 bar |
|---|
