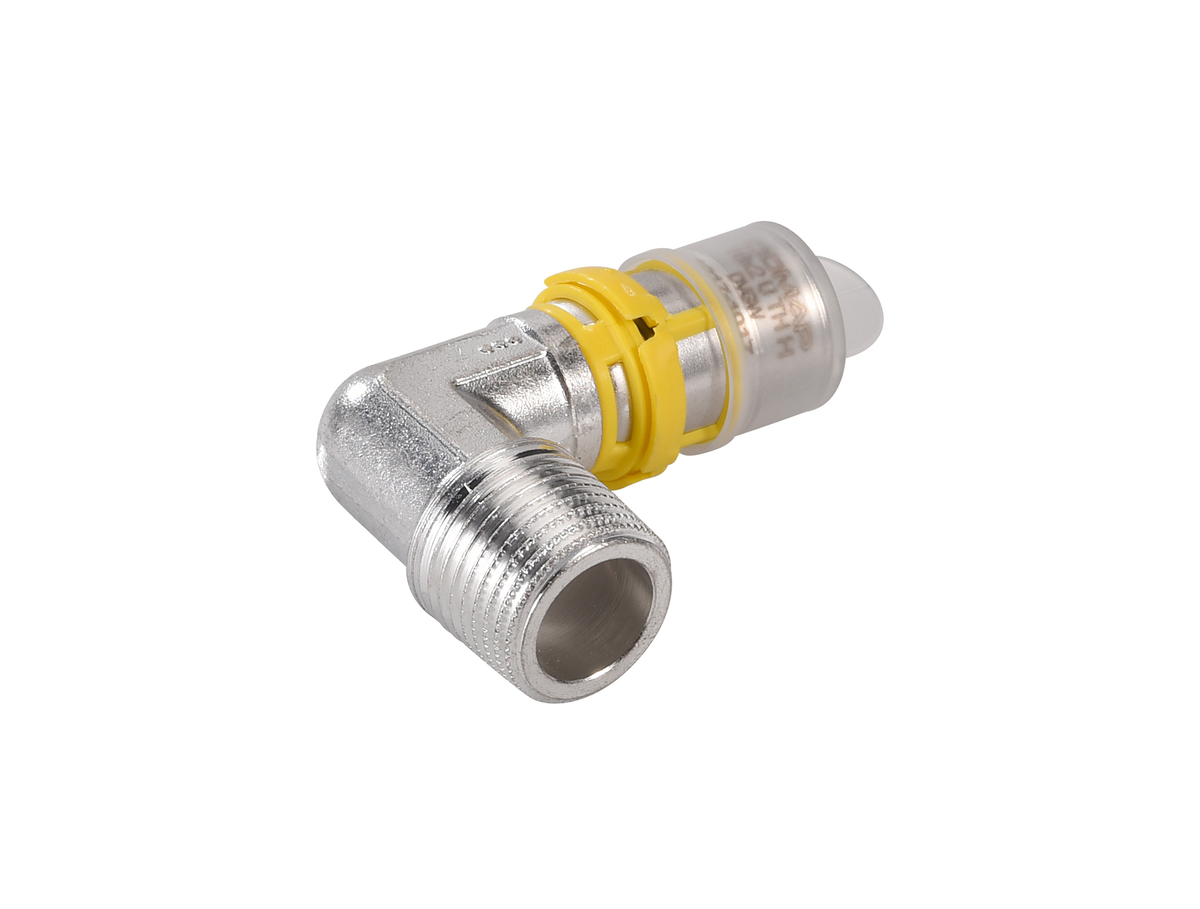

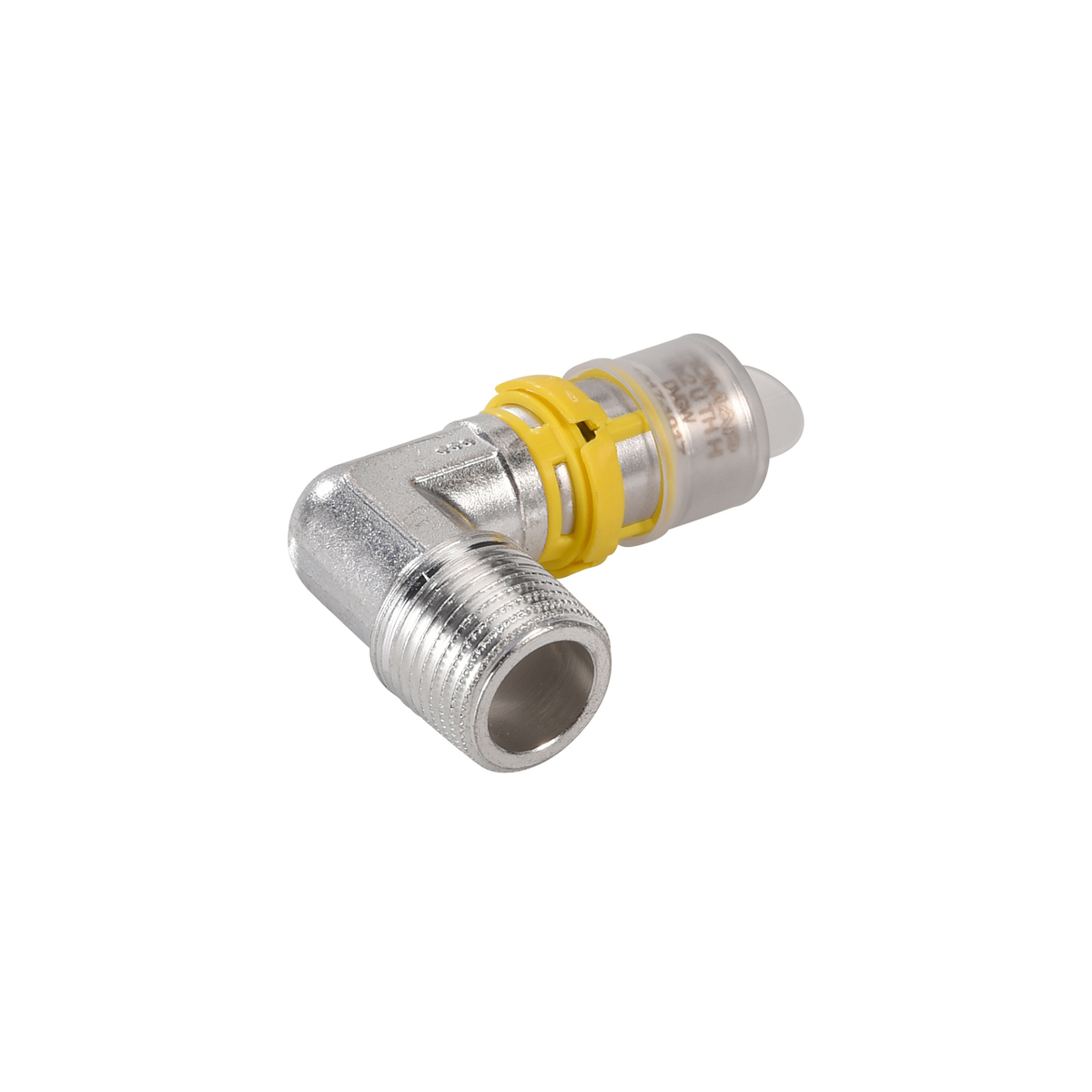

Multiskin Bocht 90gr 16x2-1/2"" Gas Pers
| Titel |
Multiskin Bocht 90gr 16x2-1/2"" Gas Pers |
| Artikelnummer |
A2010151 |
| Fabrikantnummer |
7246997 |
| EAN code |
03430650460317 |
| Merk | COMAP |
|---|
| Model | 1-delig |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
|---|
| Bochthoek | 90 ° |
|---|
| Ringstijfheidsklasse | Overig |
|---|
| Oppervlaktebescherming aansluiting 1 | Vertind |
|---|
| Oppervlaktebescherming aansluiting 2 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 2 | Geschuurd |
|---|
| Contourcode aansluiting 2 | Overig |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Max. mediumtemperatuur (continu) | 60 °C |
|---|
| Bochtstraal | 1.571 mm |
|---|
| Excentrisch | nee |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | Overig |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
|---|
| Verlopend | nee |
|---|
| Hoge treksterkte | nee |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig |
|---|
| | 16x2-1/2"" Gas Pers | 20x2-1/2" Gas Persx | 20x2-3/4" Gas Persx | 26x3-3/4" Gas Persx | 32x3-1" Gas Persxbu |
|---|
| Vorm | Bocht | Bocht | Bocht | Recht | Bocht |
|---|
| Lengte | 47.2 mm | 47.2 mm | 47.2 mm | 56.2 mm | 60.4 mm |
|---|
| Aandraaimoment | 20-20 Nm | 30-30 Nm | 30-30 Nm | | 30-30 Nm |
|---|
| Oppervlaktebehandeling aansluiting 1 | Gestraald | Gestraald | Gestraald | Geschuurd | Geschuurd |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | TH/U | TH | TH/U |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar | 10 bar | 10 bar | | 10 bar |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm | 2 mm | 2 mm | | 3 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 2 mm | 2 mm | 2 mm | | 3 mm |
|---|
| Met aansluitingsindicator | nee | nee | nee | | nee |
|---|
| Druktrap klasse flens (ANSI) | Overig | Overig | Overig | | Overig |
|---|
| Druktrap klasse flens (PN) | Overig | Overig | Overig | | Overig |
|---|
| Druktrap klasse flens (JIS) | Overig | Overig | Overig | | Overig |
|---|
| Druktrap klasse flens (BS) | Overig | Overig | Overig | | Overig |
|---|
| Afgedopt | nee | nee | nee | ja | nee |
|---|
| Met pakkingen | nee | nee | nee | ja | nee |
|---|
| Nom. diameter aansluiting 2 | 1/2" (15) | 1/2" (15) | 3/4" (20) | 3/4" (20) | 1" (25) |
|---|
| Gastec QA | nee | nee | nee | ja | nee |
|---|
| KIWA-keur | ja | ja | ja | nee | ja |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 20 mm | 26 mm | 32 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 12.7 mm | 12.7 mm | 19.05 mm | 19.05 mm | 25.4 mm |
|---|
| Lengte aansluiting 1 | 47.2 mm | 47.2 mm | 47.2 mm | 56.2 mm | 60.4 mm |
|---|
| Lengte aansluiting 2 | 33.5 mm | 33.5 mm | 34.5 mm | 39 mm | 45.5 mm |
|---|
| Werkende lengte aansluiting 1 | 23.4 mm | 23.4 mm | 23.4 mm | 31.4 mm | 31.6 mm |
|---|
| Werkende lengte aansluiting 2 | 33.5 mm | 33.5 mm | 34.5 mm | 39 mm | 45.5 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm | 2 mm | 2 mm | 3 mm | 3 mm |
|---|
| Wanddikte aansluiting 2 | 2 mm | 2 mm | 2 mm | | 3 mm |
|---|
| Max. werkdruk bij 20°C | 10 bar | 10 bar | 10 bar | 0.5 bar | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-110 °C | 0-110 °C | 0-110 °C | | 0-110 °C |
|---|
| Nom. diameter aansluiting 1 | DN 12 | 1/2" (15) | 3/4" (20) | DN 20 | DN 25 |
|---|
| Met thermische isolatie | nee | nee | nee | | nee |
|---|
| DIN-CERTCO certificaat | nee | nee | nee | | nee |
|---|
| Met TUV goedkeuring | nee | nee | nee | | nee |
|---|
| DVGW-keur voor gas | ja | ja | ja | | ja |
|---|
| DVGW-keur voor water | ja | ja | ja | | ja |
|---|
| Gecertificeerd volgens NF 545 | ja | ja | ja | | ja |
|---|
| KOMO-keur | ja | ja | ja | | ja |
|---|
| Gastec QA - KE 214 (H2) | nee | nee | nee | | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee | nee | nee | | nee |
|---|
