Multiskin Knie 16x1/2" Gas Pers X Bi

Maak uw keuze

Bel voor uw inkoopprijs!

Details

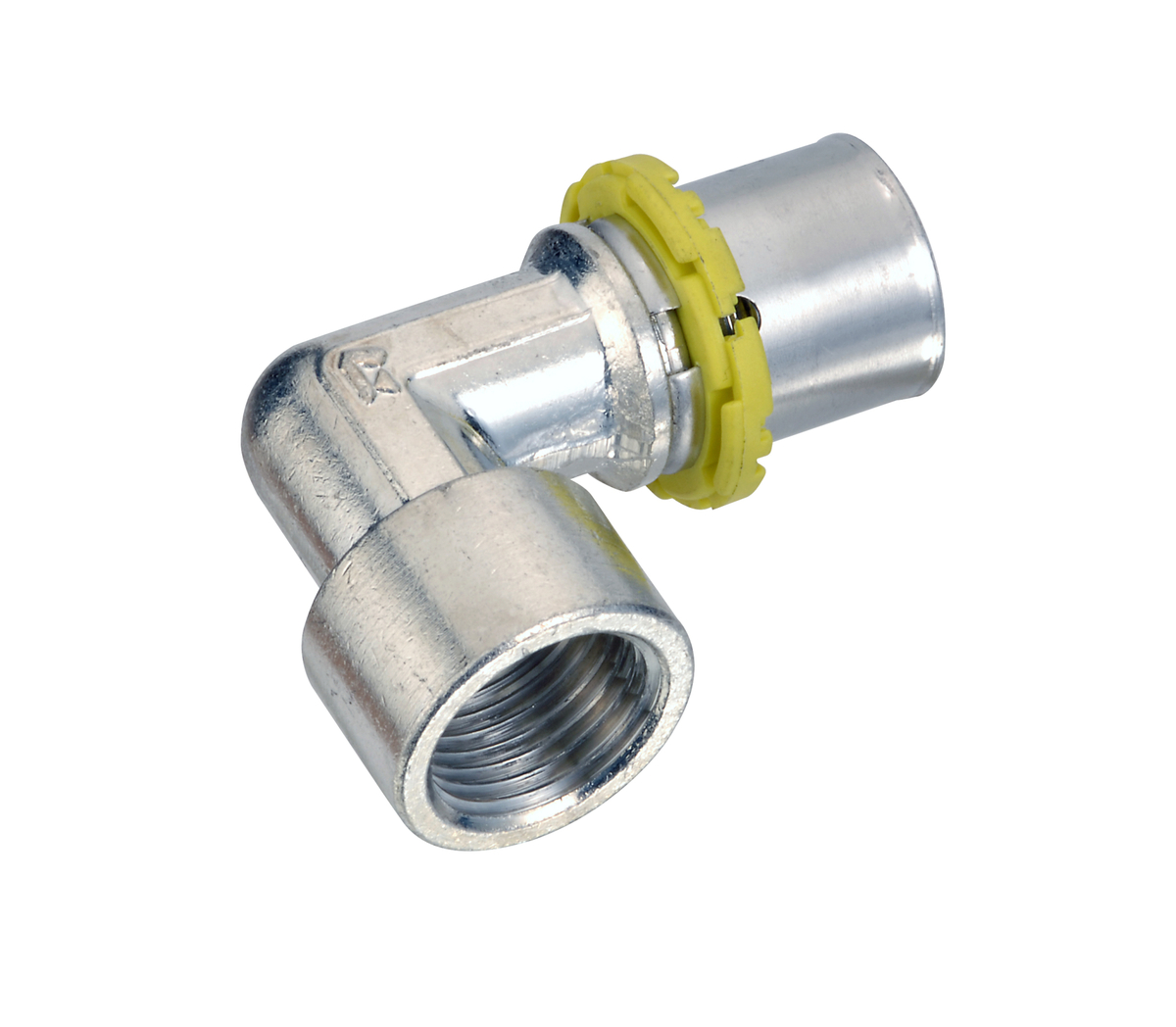

Titel	Multiskin Knie 16x1/2" Gas Pers X Bi
Artikelnummer	A2010162
Fabrikantnummer	6501477
EAN code	03430650459915

Fabrikant informatie

	14x12mm L=100 Insteek X P	14x12mm L=150 Insteek X P	14x14mm 90gr 2x Pers	16x1/2" 90gr Pers X Warte	16x15mm Gas Pers X Knel	20x20mm Gas 2x Pers	20x22mm Gas Pers X Knel	26x22mm Gas Pers X Knel	26x26mm Gas 2x Pers	32x1" Gas Pers X Bi	32x32mm Gas 2x Pers	75x75mm 45gr 2x Pers	75x75mm 90gr 2x Pers
Merk	COMAP	COMAP	COMAP	COMAP	COMAP		COMAP	COMAP		COMAP		COMAP	COMAP
Model	1-delig	1-delig	1-delig	2-delig	1-delig		1-delig	1-delig		1-delig		1-delig	1-delig
Vorm	Bocht	Bocht	Bocht	Bocht	Bocht		Recht	Recht		Bocht		Bocht	Bocht
Aansluiting 1	Persmof	Persmof	Persmof	Persmof	Persmof		Persmof	Persmof		Persmof		Persmof	Persmof
Aansluiting 2	Overig	Overig	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Knelring		Knelring	Knelring		Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)		Persmof	Persmof
Lengte	146 mm	196 mm	86 mm	90 mm	86.2 mm		101.2 mm	102.14 mm		109.4 mm		248 mm	248 mm
Bochthoek	90 °	90 °	90 °	90 °	90 °		90 °	90 °		90 °		45 °	90 °
Aandraaimoment	20-20 Nm	20-20 Nm	20-20 Nm	20-20 Nm	20-20 Nm					30-30 Nm		40-40 Nm	40-40 Nm
Ringstijfheidsklasse	Overig	Overig	Overig	Overig	Overig		Overig	Overig		Overig		Overig	Overig
Oppervlaktebescherming aansluiting 1	Vertind	Vertind	Vertind	Vertind	Vertind		Vertind	Vertind		Vertind		Vertind	Vertind
Oppervlaktebehandeling aansluiting 1	Gestraald	Gestraald	Gestraald	Gestraald	Gestraald		Gestraald	Gestraald		Gestraald		Gestraald	Geschuurd
Oppervlaktebescherming aansluiting 2	Vertind	Vertind	Vertind	Vertind	Vertind		Vertind	Vertind		Vertind		Vertind	Vertind
Oppervlaktebehandeling aansluiting 2	Gestraald	Gestraald	Gestraald	Gestraald	Geschuurd		Geschuurd	Geschuurd		Geschuurd		Gestraald	Gestraald
Contourcode aansluiting 1	TH/U	TH/U	TH/U	TH/U	TH/U		TH/U	TH		TH/U		TH/U	TH/U
Contourcode aansluiting 2	Overig	Overig	TH/U	Overig	Overig		Overig	Overig		Overig		TH/U	TH/U
Max. bedrijfsdruk bij max. medium temperatuur	10 bar	10 bar	10 bar	10 bar	10 bar					10 bar		10 bar	10 bar
Hoofdkleur fitting	Grijs	Grijs	Grijs	Grijs	Grijs		Grijs	Grijs		Grijs		Grijs	Grijs
Wanddikte aansluitleiding, aansluiting 1	2 mm	2 mm	2 mm	2 mm	2 mm					3 mm		6 mm	6 mm
Wanddikte aansluitleiding, aansluiting 2	1 mm	1 mm	2 mm	2 mm	1 mm					1 mm		6 mm	6 mm
Met aansluitingsindicator	nee	nee	nee	nee	nee					nee		nee	nee
Druktrap klasse flens (ANSI)	Overig	Overig	Overig	Overig	Overig					Overig		Overig	Overig
Druktrap klasse flens (PN)	Overig	Overig	Overig	Overig	Overig					Overig		Overig	Overig
Druktrap klasse flens (JIS)	Overig	Overig	Overig	Overig	Overig					Overig		Overig	Overig
Druktrap klasse flens (BS)	Overig	Overig	Overig	Overig	Overig					Overig		Overig	Overig
Max. mediumtemperatuur (continu)	70 °C	70 °C	70 °C	70 °C	60 °C		60 °C	60 °C		60 °C		70 °C	70 °C
Afgedopt	nee	nee	nee	nee	nee		ja	ja		nee		nee	nee
Bochtstraal	1.571 mm	1.571 mm	1.571 mm	1.571 mm	1.571 mm		1.571 mm	1.571 mm		1.571 mm		0.785 mm	1.571 mm
Met pakkingen	nee	nee	nee	nee	nee		ja	ja		nee		nee	nee
Nom. diameter aansluiting 2	DN 10	DN 10	DN 10	1/2" (15)	Overig		DN 20	DN 20		1" (25)		DN 65	DN 65
Excentrisch	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
Gastec QA	nee	nee	nee	nee	nee		ja	ja		nee		nee	nee
KIWA-keur	ja	ja	ja	ja	ja		nee	nee		ja		ja	ja
Met aftapper	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
Met ontluchter	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
Uitwendige buisdiameter aansluiting 1	14 mm	14 mm	14 mm	16 mm	16 mm		20 mm	26 mm		32 mm		75 mm	75 mm
Uitwendige buisdiameter aansluiting 2	12 mm	12 mm	14 mm	12.7 mm	15 mm		22 mm	22 mm		25.4 mm		75 mm	75 mm
Druktrap klasse flens	Overig	Overig	Overig	Overig	Overig		Overig	Overig		Overig		Overig	Overig
Lengte aansluiting 1	46 mm	46 mm	43 mm	47 mm	47.2 mm		55.2 mm	56.2 mm		60.4 mm		124 mm	124 mm
Lengte aansluiting 2	100 mm	150 mm	43 mm	43 mm	39 mm		46 mm	45.94 mm		49 mm		124 mm	124 mm
Werkende lengte aansluiting 1	22 mm	22 mm	19 mm	23 mm	23.4 mm		31.4 mm	31.4 mm		31.6 mm		62 mm	62 mm
Werkende lengte aansluiting 2	18 mm	18 mm	19 mm	35 mm	17.5 mm		24.5 mm	24.5 mm		31.4 mm		110 mm	110 mm
Met stootnok/-rand	ja	ja	ja	ja	ja		ja	ja		ja		ja	ja
Wanddikte aansluiting 1	2 mm	2 mm	2 mm	2 mm	2 mm		2 mm	3 mm		3 mm		6 mm	6 mm
Wanddikte aansluiting 2	1 mm	1 mm	2 mm	2 mm	1 mm		1 mm	1 mm		1 mm		6 mm	6 mm
FM keur	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
VdS keur	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
UL-keur	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
ULC keur	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
LPCB keur	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Gehydroneerd nitril rubber (HNBR)		Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)		Gehydroneerd nitril rubber (HNBR)		Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
Max. werkdruk bij 20°C	10 bar	10 bar	10 bar	10 bar	10 bar		0.5 bar	0.5 bar		10 bar		10 bar	10 bar
Mediumtemperatuur (continu)	0-110 °C	0-110 °C	0-110 °C	0-110 °C	0-110 °C					0-110 °C		0-110 °C	0-110 °C
Nom. diameter aansluiting 1	DN 10	DN 10	DN 10	DN 12	DN 12			DN 20		DN 25		DN 65	DN 65
Met thermische isolatie	nee	nee	nee	nee	nee					nee		nee	nee
Hoge treksterkte	nee	nee	nee	nee	nee		nee	nee		nee		nee	nee
Systeemgebonden	ja	ja	ja	ja	ja		ja	ja		ja		ja	ja
Materiaal aansluiting 1	Messing	Messing	Messing	Messing	Messing		Messing	Messing		Messing		Messing	Messing
Materiaal aansluiting 2	Messing	Messing	Messing	Messing	Messing		Messing	Messing		Messing		Messing	Messing
Kwaliteitsklasse aansluiting 1	CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)	Overig		Overig	Overig		Overig		CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)
Kwaliteitsklasse aansluiting 2	CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)	Overig		Overig	Overig		Overig		CuZn39Pb3 (CW617N)	CuZn39Pb3 (CW617N)
DIN-CERTCO certificaat	nee	nee	nee	nee	nee					nee		nee	nee
Met TUV goedkeuring	nee	nee	nee	nee	nee					nee		nee	nee
DVGW-keur voor gas	ja	ja	ja	ja	ja					ja		ja	ja
DVGW-keur voor water	ja	ja	ja	ja	ja					ja		ja	ja
Gecertificeerd volgens NF 545	ja	ja	ja	ja	ja					ja		ja	ja
KOMO-keur	ja	ja	ja	ja	ja					ja		ja	ja
Gastec QA - KE 214 (H2)	nee	nee	nee	nee	nee					nee		nee	nee
Type goedkeuring volgens BBR / EKS	nee	nee	nee	nee	nee					nee		nee	nee
Zeta-waarde			1.92
