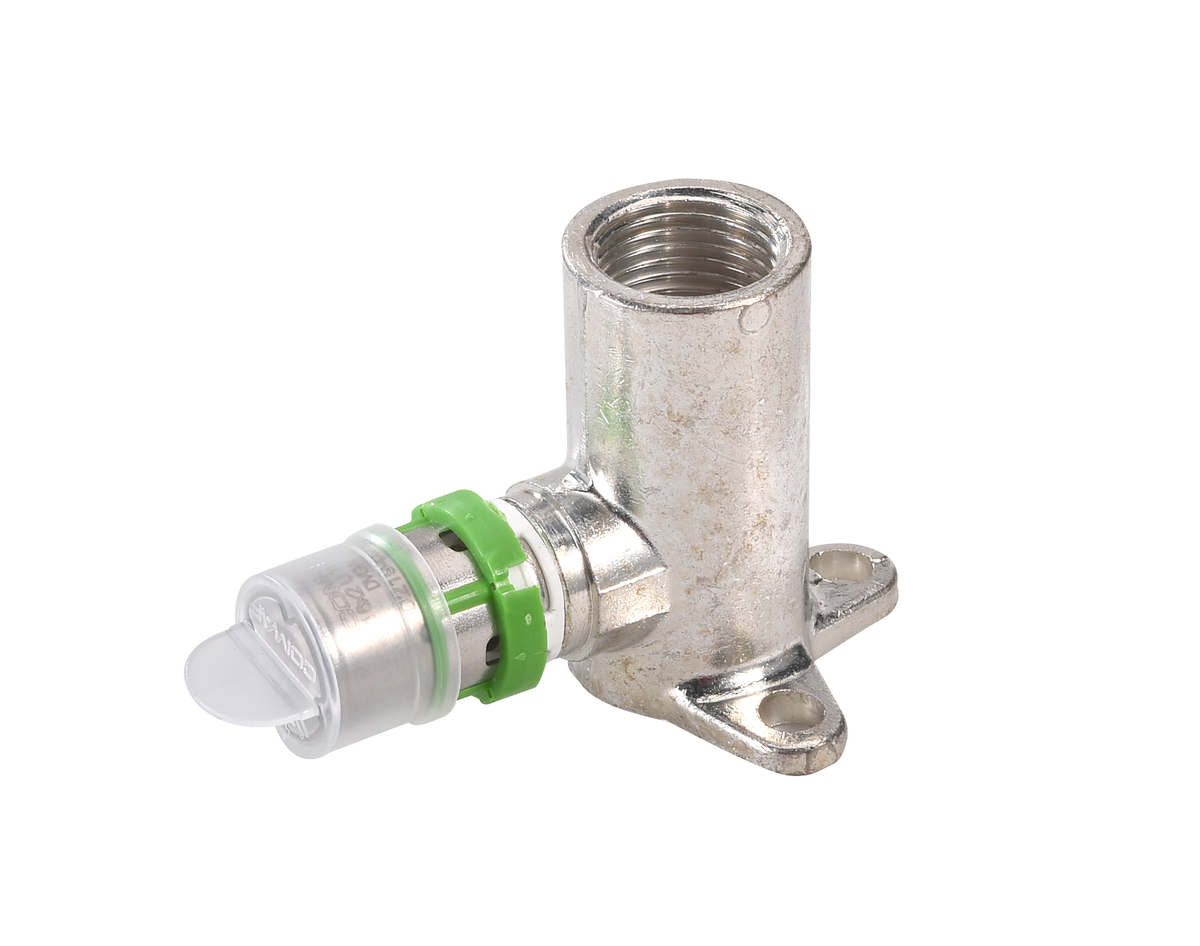

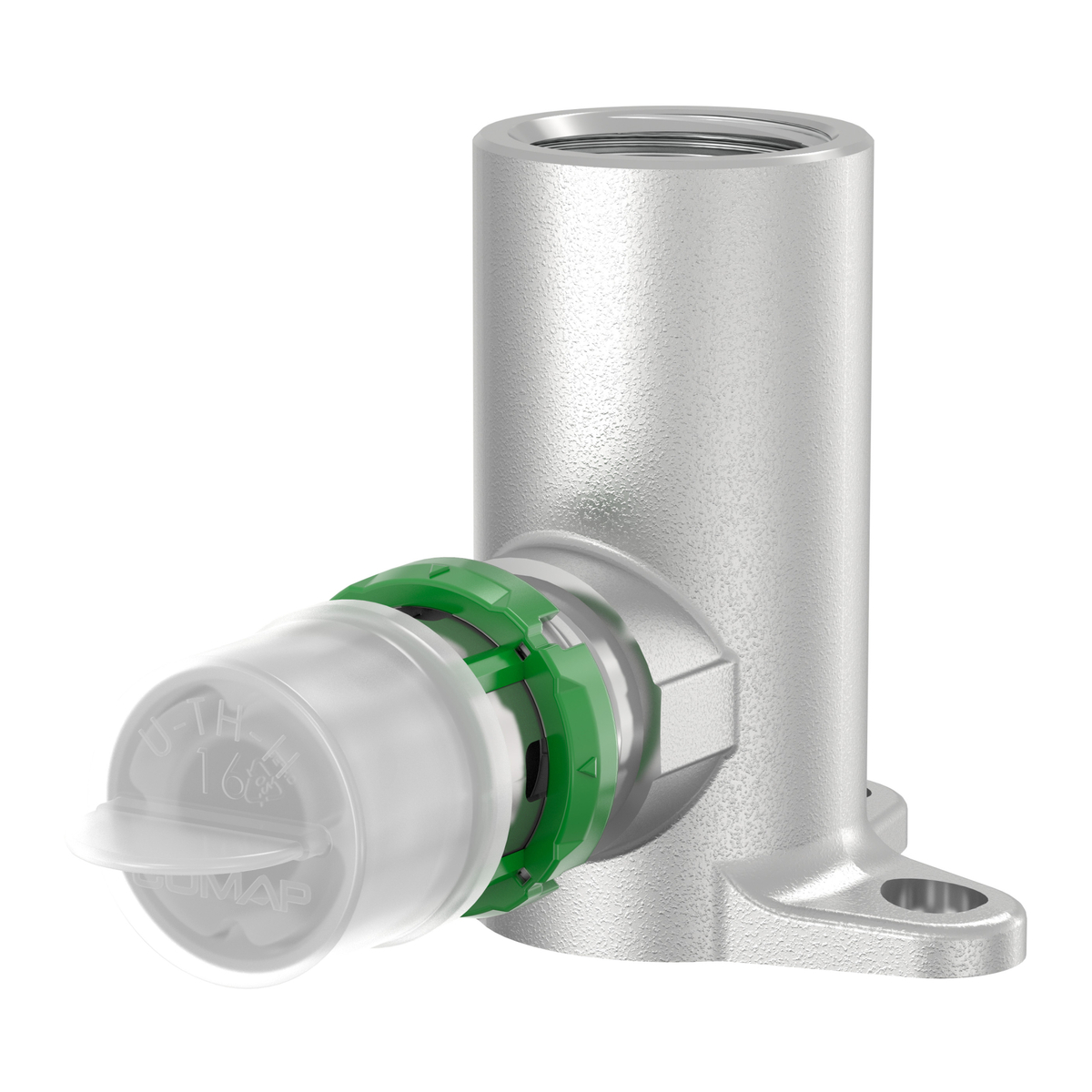

Multiskin Muurplaat 26x3/4" Hoog Model 5
| Titel |
Multiskin Muurplaat 26x3/4" Hoog Model 5 |
| Artikelnummer |
A2010467 |
| Fabrikantnummer |
7246367 |
| EAN code |
03430650463233 |
| Merk | COMAP |
|---|
| Vorm | Haaks |
|---|
| Oppervlaktebescherming | Vertind |
|---|
| Aansluiting | Persmof |
|---|
| Materiaalkwaliteit | Overig |
|---|
| Materiaal behuizing | Overig |
|---|
| Mediumtemperatuur (continu) | 0-0 °C |
|---|
| Systeemgebonden | ja |
|---|
| | 14x1/2" Laag Model 4 | 16x1/2" Laag Model 4 | 20x1/2" Laag Model 4 | 20x3/4" Gas Pers Bi | 26x3/4" Hoog Model 5 |
|---|
| Draadmaat kraanaansluiting | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" |
|---|
| Max. mediumtemperatuur (continu) | 70 °C | 60 °C | 60 °C | 60 °C | 70 °C |
|---|
| Nom. diameter aansluiting 2 | DN 10 | DN 12 | DN 15 | DN 15 | DN 20 |
|---|
| Gastec QA | nee | ja | ja | ja | nee |
|---|
| KIWA-keur | ja | nee | nee | nee | ja |
|---|
| Uitwendige buisdiameter aansluiting 1 | 14 mm | 16 mm | 20 mm | 20 mm | 26 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 14 mm | 16 mm | 20 mm | 20 mm | 26 mm |
|---|
| Lengte aansluiting 1 | 50 mm | 50 mm | 49.7 mm | 52 mm | 53 mm |
|---|
| Lengte aansluiting 2 | 23 mm | 23 mm | 23 mm | 25 mm | 25 mm |
|---|
| Werkende lengte aansluiting 1 | 26 mm | 25.9 mm | 25.9 mm | 27.9 mm | 28 mm |
|---|
| Werkende lengte aansluiting 2 | 23 mm | 23 mm | 23 mm | 25 mm | 25 mm |
|---|
| Uitwendige buisdiameter aansluiting | 14 mm | 16 mm | 20 mm | 20 mm | 26 mm |
|---|
| Lengte vanaf muurplaat | 40 mm | 40 mm | 40 mm | 46 mm | 46 mm |
|---|
| Wanddikte aansluiting 2 | 6 mm | 6 mm | 7 mm | 10 mm | 10 mm |
|---|
| Max. werkdruk bij 20°C | 10 bar | 0.5 bar | 0.5 bar | 0.5 bar | 10 bar |
|---|
| Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 15 | DN 15 | DN 20 |
|---|
| Contourcode | TH/U | TH/U | TH/U | TH/U | TH |
|---|
| Nom. diameter aansluiting | DN 10 | DN 12 | | | DN 20 |
|---|
| Zeta-waarde | | | | | 1.372 |
|---|
