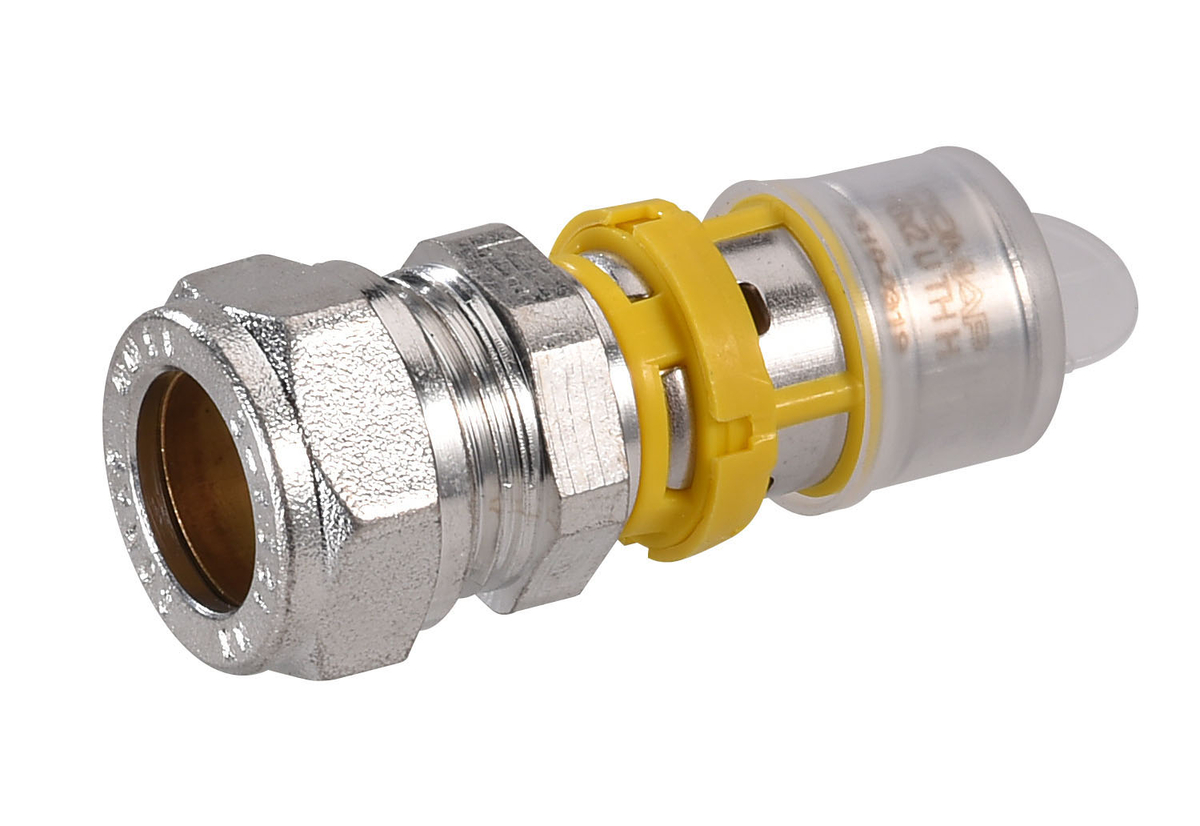

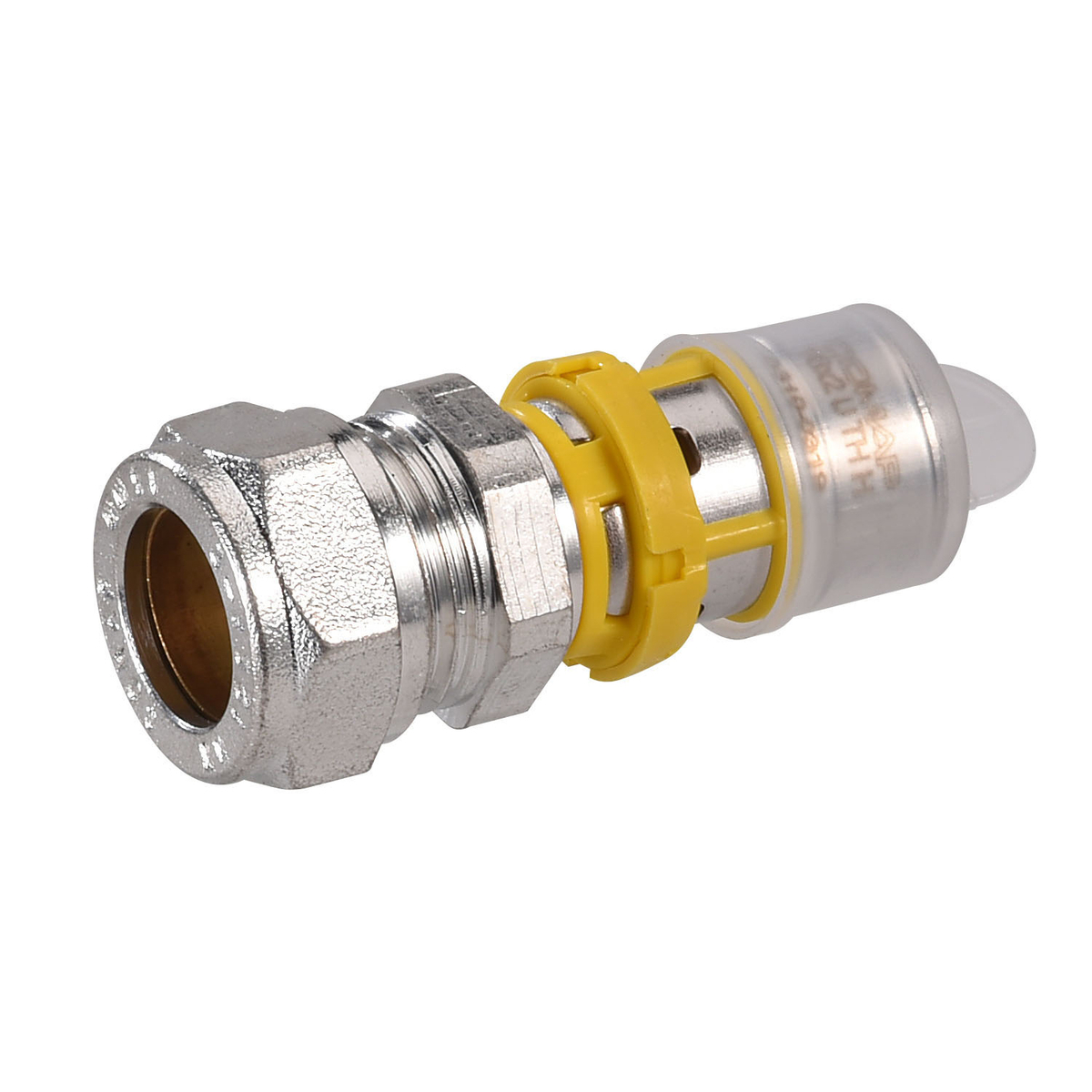

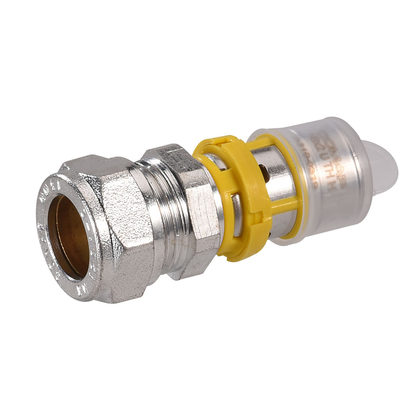

Multiskin Overg.kopp. 26x15mm Gas Pers X
| Titel |
Multiskin Overg.kopp. 26x15mm Gas Pers X |
| Artikelnummer |
A2010259 |
| Fabrikantnummer |
7247284 |
| EAN code |
03430650461710 |
| Merk | COMAP |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Ringstijfheidsklasse | Overig |
|---|
| Oppervlaktebescherming aansluiting 1 | Vertind |
|---|
| Oppervlaktebescherming aansluiting 2 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 2 | Geschuurd |
|---|
| Contourcode aansluiting 2 | Overig |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Met aansluitingsindicator | nee |
|---|
| Druktrap klasse flens (ANSI) | Overig |
|---|
| Druktrap klasse flens (PN) | Overig |
|---|
| Druktrap klasse flens (JIS) | Overig |
|---|
| Druktrap klasse flens (BS) | Overig |
|---|
| Max. mediumtemperatuur (continu) | 60 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | Overig |
|---|
| Werkende lengte aansluiting 1 | 6.9 mm |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) |
|---|
| Verlopend | nee |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-110 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | nee |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | ja |
|---|
| DVGW-keur voor water | ja |
|---|
| Gecertificeerd volgens NF 545 | ja |
|---|
| KOMO-keur | ja |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 16x1/2" Gas Pers X | 16x15mm Gas Pers X | 20x15mm Gas Pers X | 20x22mm Gas Pers X | 26x1" Gas Pers X B | 26x15mm Gas Pers X | 26x22mm Gas Pers X |
|---|
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Knelring | Knelring | Knelring | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Knelring | Knelring |
|---|
| Lengte | 54.7 mm | 56.2 mm | 56.64 mm | 56.64 mm | 57.7 mm | 57.64 mm | 57.64 mm |
|---|
| Aandraaimoment | 20-20 Nm | 20-20 Nm | 30-30 Nm | 30-30 Nm | 30-30 Nm | 30-30 Nm | 30-30 Nm |
|---|
| Oppervlaktebehandeling aansluiting 1 | Gestraald | Geschuurd | Geschuurd | Geschuurd | Geschuurd | Geschuurd | Geschuurd |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | TH/U | TH/U | TH | TH | TH |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm | 2 mm | 2 mm | 2 mm | 3 mm | 3 mm | 3 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 2 mm | 1 mm | 1 mm | 1 mm | 3 mm | 1 mm | 1 mm |
|---|
| Nom. diameter aansluiting 2 | 1/2" (15) | Overig | Overig | DN 20 | 1" (25) | Overig | DN 20 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 16 mm | 20 mm | 20 mm | 26 mm | 26 mm | 26 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 12.7 mm | 15 mm | 15 mm | 22 mm | 25.4 mm | 15 mm | 22 mm |
|---|
| Lengte aansluiting 1 | 30.7 mm | 30.7 mm | 30.7 mm | 30.7 mm | 31.7 mm | 31.7 mm | 31.7 mm |
|---|
| Lengte aansluiting 2 | 24 mm | 25.5 mm | 25.94 mm | 25.94 mm | 26 mm | 25.94 mm | 25.94 mm |
|---|
| Werkende lengte aansluiting 2 | 6 mm | 4 mm | 4.5 mm | 4.5 mm | 3 mm | 4.5 mm | 4.5 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm | 2 mm | 2 mm | 2 mm | 3 mm | 3 mm | 3 mm |
|---|
| Wanddikte aansluiting 2 | 2 mm | 1 mm | 1 mm | 1 mm | 3 mm | 1 mm | 1 mm |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 20 | DN 20 |
|---|
