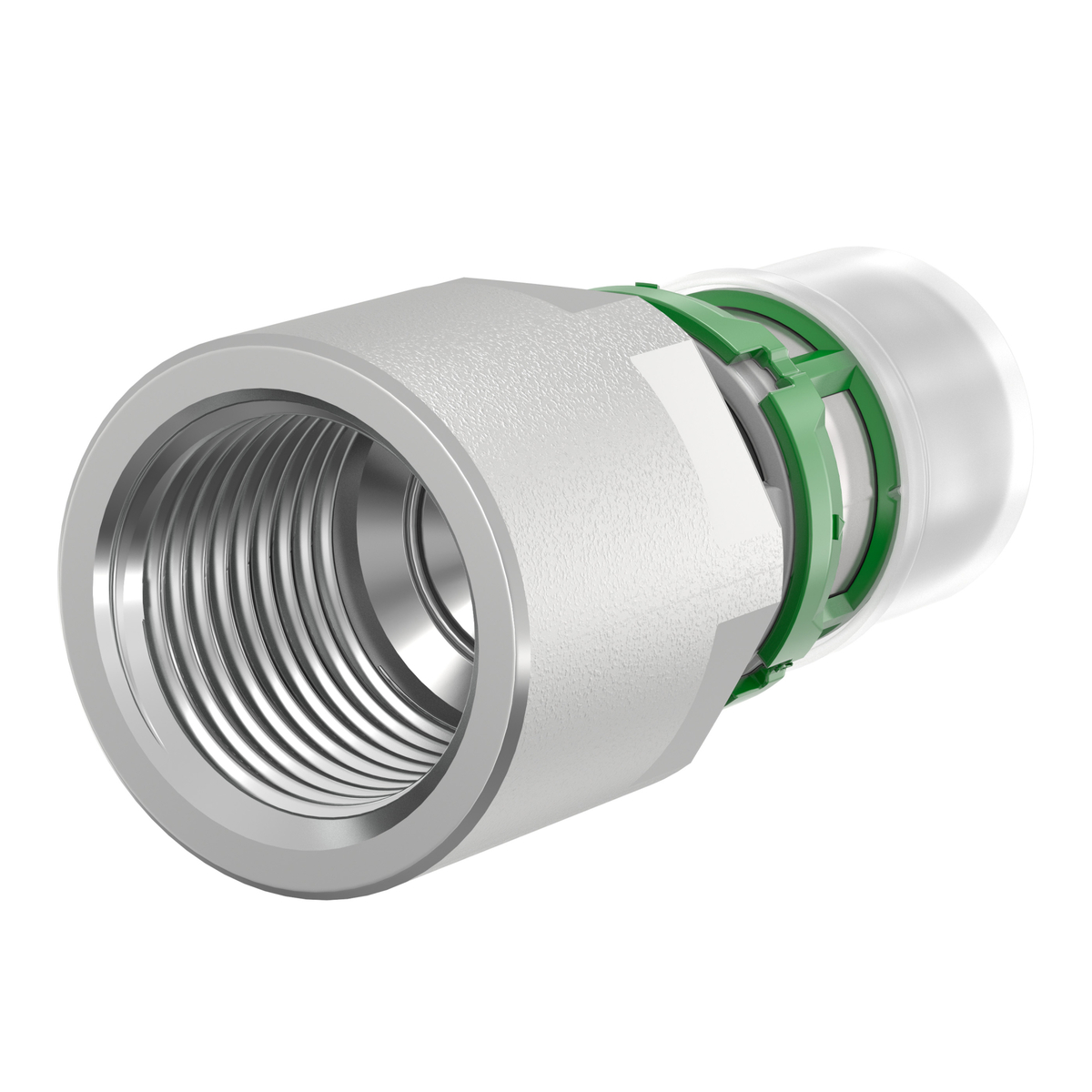

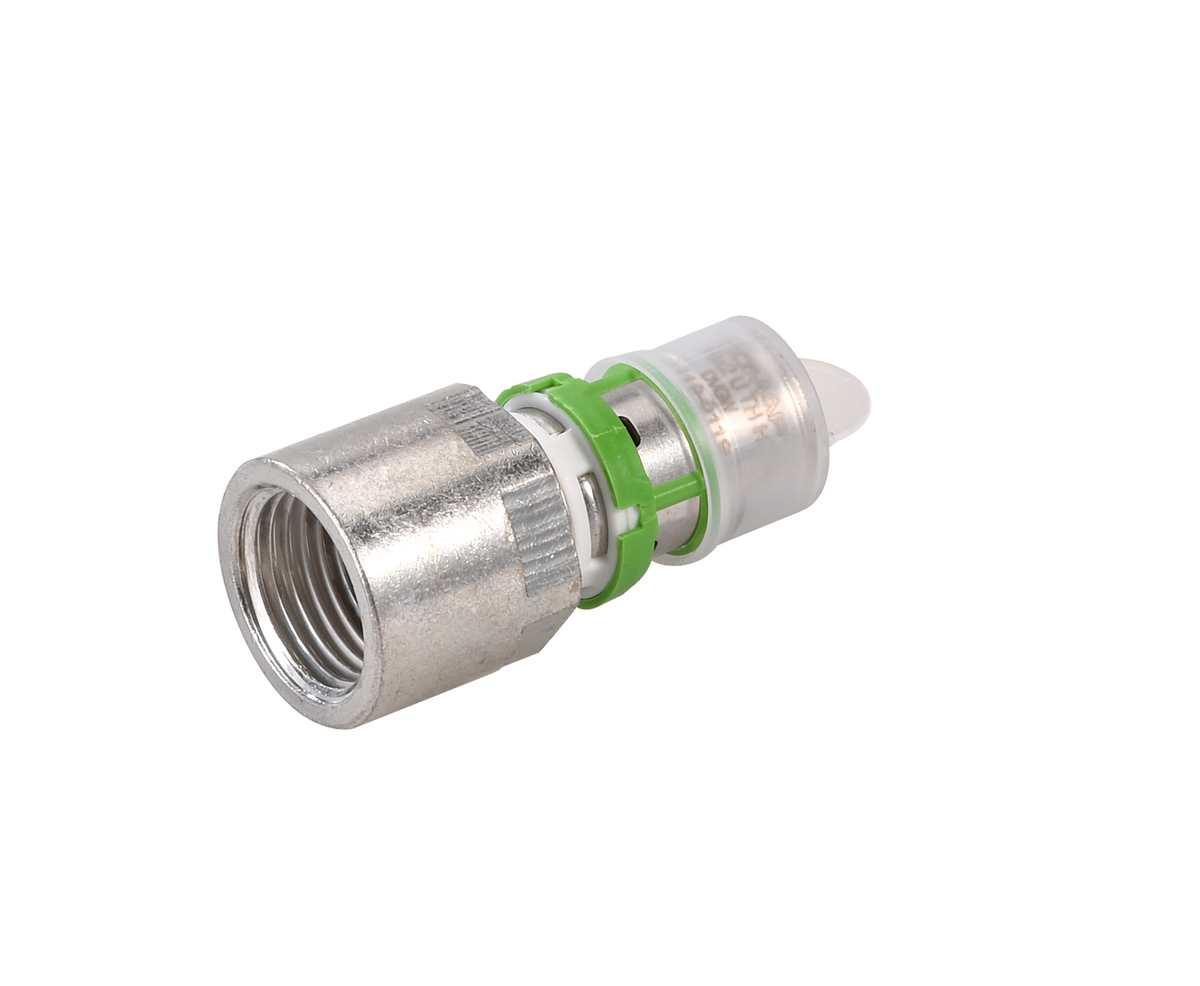

Multiskin Schroefbus 75x2 1/2" Pers X Bi
| Titel |
Multiskin Schroefbus 75x2 1/2" Pers X Bi |
| Artikelnummer |
A2010334 |
| Fabrikantnummer |
7246059 |
| EAN code |
03430650462502 |
| Merk | COMAP |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Ringstijfheidsklasse | Overig |
|---|
| Oppervlaktebescherming aansluiting 1 | Vertind |
|---|
| Oppervlaktebescherming aansluiting 2 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 2 | Geschuurd |
|---|
| Contourcode aansluiting 2 | Overig |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Met aansluitingsindicator | nee |
|---|
| Druktrap klasse flens (ANSI) | Overig |
|---|
| Druktrap klasse flens (PN) | Overig |
|---|
| Druktrap klasse flens (JIS) | Overig |
|---|
| Druktrap klasse flens (BS) | Overig |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | Overig |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | nee |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-110 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | nee |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | ja |
|---|
| DVGW-keur voor water | ja |
|---|
| Gecertificeerd volgens NF 545 | ja |
|---|
| KOMO-keur | ja |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 20x1/2" Gas Pers X | 20x3/4" Gas Pers X | 26x3/4" Gas Pers X | 32x1" Gas Pers X Bi | 75x2 1/2" Pers X Bi |
|---|
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Lengte | 54.7 mm | 56.7 mm | 57.7 mm | 61.9 mm | 138 mm |
|---|
| Aandraaimoment | 40-40 Nm | 40-40 Nm | 30-30 Nm | 30-30 Nm | 40-40 Nm |
|---|
| Oppervlaktebehandeling aansluiting 1 | Gestraald | Gestraald | Gestraald | Geschuurd | Geschuurd |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | TH | TH/U | TH/U |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm | 2 mm | 3 mm | 3 mm | 6 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 2 mm | 2 mm | 3 mm | 3 mm | 6 mm |
|---|
| Max. mediumtemperatuur (continu) | 60 °C | 60 °C | 60 °C | 60 °C | 70 °C |
|---|
| Nom. diameter aansluiting 2 | 1/2" (15) | 3/4" (20) | 3/4" (20) | 1" (25) | 2 1/2" (65) |
|---|
| Uitwendige buisdiameter aansluiting 1 | 20 mm | 20 mm | 26 mm | 32 mm | 75 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 12.7 mm | 19.05 mm | 19.05 mm | 25.4 mm | 63.5 mm |
|---|
| Lengte aansluiting 1 | 30.7 mm | 30.7 mm | 31.7 mm | 35.9 mm | 54 mm |
|---|
| Lengte aansluiting 2 | 24 mm | 26 mm | 26 mm | 26 mm | 84 mm |
|---|
| Werkende lengte aansluiting 1 | 6.9 mm | 6.9 mm | 6.9 mm | 7.1 mm | 7 mm |
|---|
| Werkende lengte aansluiting 2 | 6 mm | 7 mm | 5 mm | 3 mm | 110 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm | 2 mm | 3 mm | 3 mm | 6 mm |
|---|
| Wanddikte aansluiting 2 | 2 mm | 2 mm | 3 mm | 3 mm | 6 mm |
|---|
| Materiaal afdichting | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Nom. diameter aansluiting 1 | Overig | Overig | DN 20 | DN 25 | DN 65 |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig | Overig | Overig | Overig | CuSn5Zn5Pb2 |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig | Overig | Overig | Overig | CuZn39Pb3 (CW617N) |
|---|
