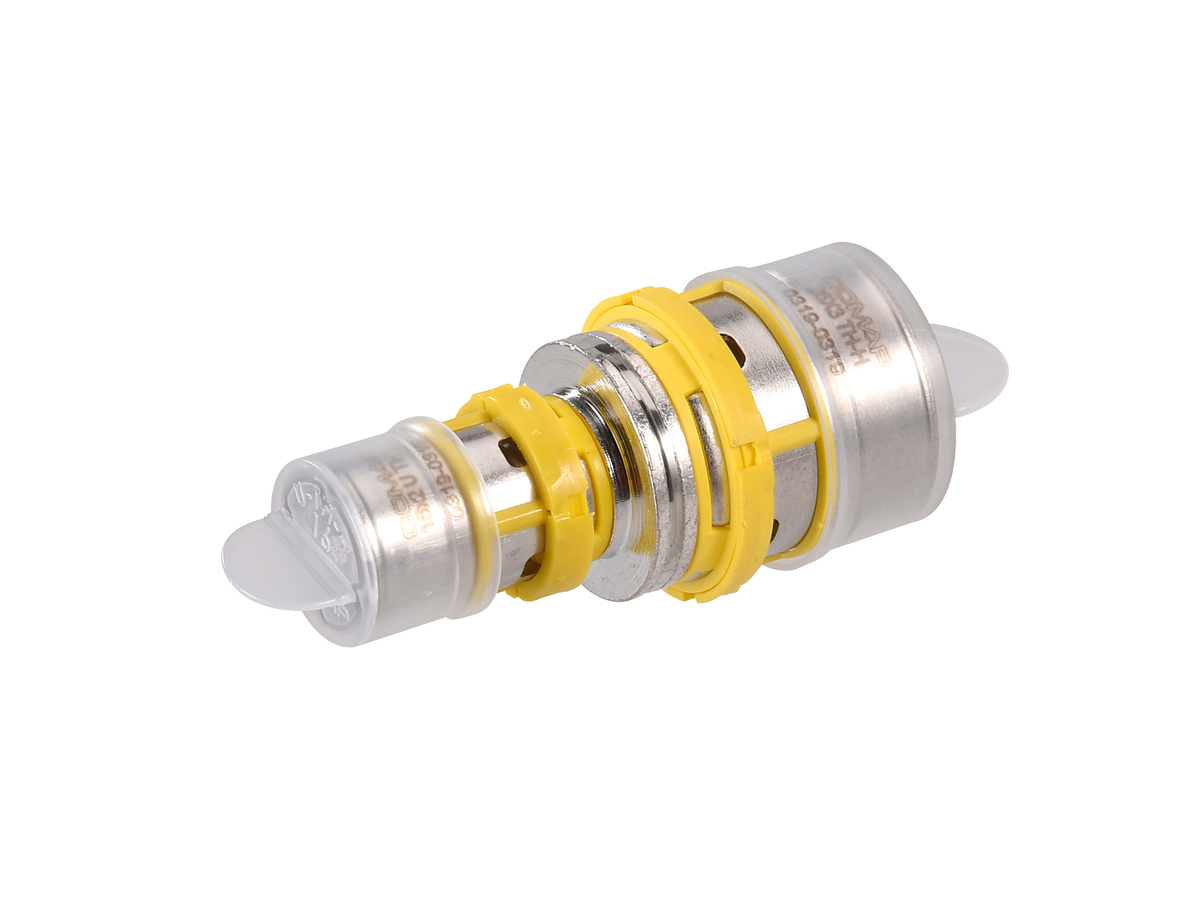

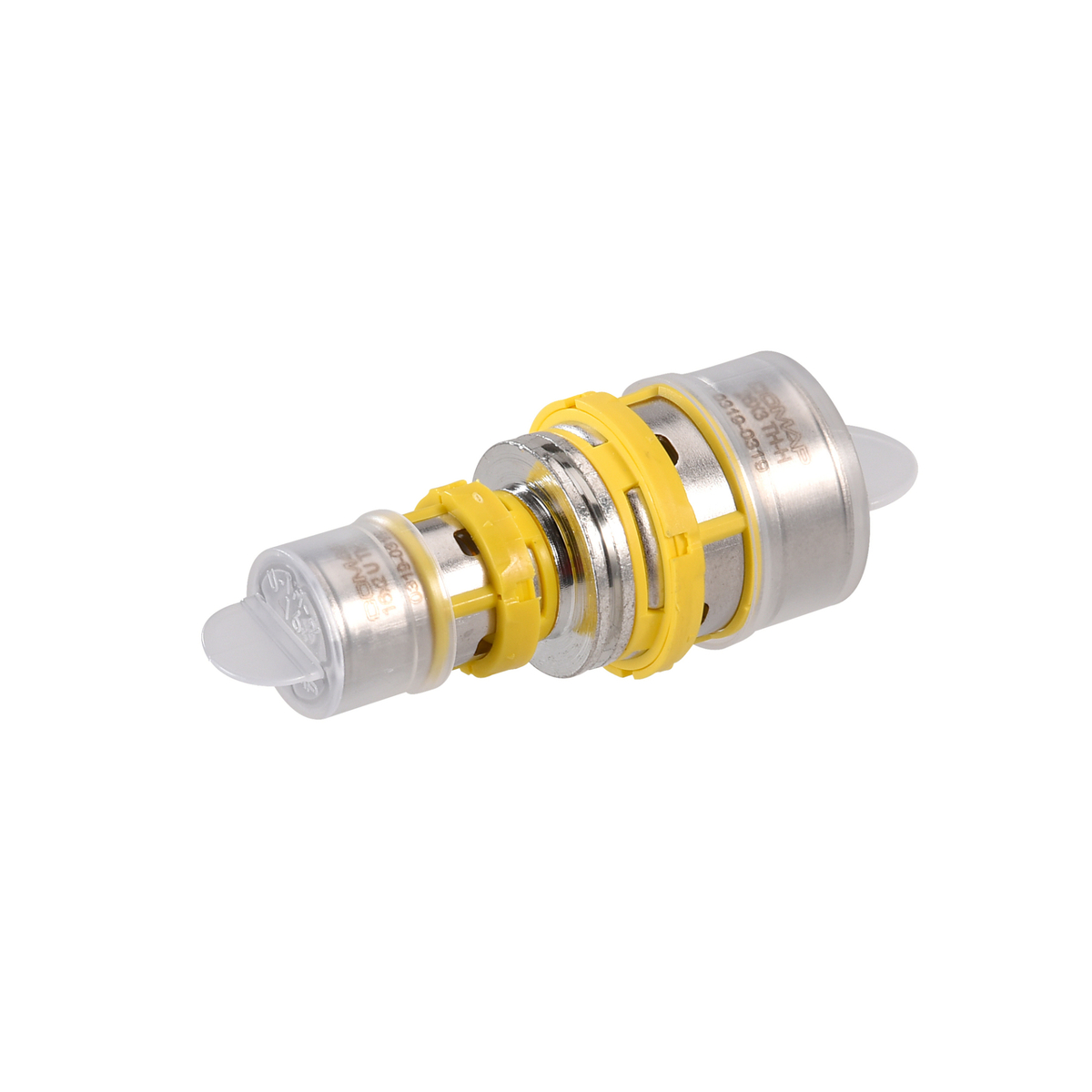

Multiskin Verloopsok 26x20mm Gas 2x Pers
| Titel |
Multiskin Verloopsok 26x20mm Gas 2x Pers |
| Artikelnummer |
A2010444 |
| Fabrikantnummer |
7247242 |
| EAN code |
03430650461659 |
| Merk | COMAP |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Ringstijfheidsklasse | Overig |
|---|
| Oppervlaktebescherming aansluiting 1 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 1 | Geschuurd |
|---|
| Oppervlaktebescherming aansluiting 2 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 2 | Geschuurd |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Met aansluitingsindicator | nee |
|---|
| Druktrap klasse flens (ANSI) | Overig |
|---|
| Druktrap klasse flens (PN) | Overig |
|---|
| Druktrap klasse flens (JIS) | Overig |
|---|
| Druktrap klasse flens (BS) | Overig |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | Overig |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-110 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | nee |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | ja |
|---|
| DVGW-keur voor water | ja |
|---|
| Gecertificeerd volgens NF 545 | ja |
|---|
| KOMO-keur | ja |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 16x14mm 2x Pers | 20x14mm 2x Pers | 20x16mm Gas 2x Pers | 26x16mm Gas 2x Pers | 26x20mm Gas 2x Pers | 32x26mm Gas 2x Pers | 75x50mm 2x Pers | 75x63mm 2x Pers |
|---|
| Lengte | 64 mm | 64 mm | 64.4 mm | 65.4 mm | 72.6 mm | 72.6 mm | 126 mm | 148 mm |
|---|
| Aandraaimoment | 20-20 Nm | 40-40 Nm | 30-30 Nm | 30-30 Nm | 30-30 Nm | 30-30 Nm | 40-40 Nm | 40-40 Nm |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | TH/U | TH | TH | TH/U | TH/U | TH/U |
|---|
| Contourcode aansluiting 2 | TH/U | TH/U | TH/U | TH/U | TH/U | TH | TH/U | TH/U |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm | 2 mm | 2 mm | 3 mm | 3 mm | 3 mm | 6 mm | 6 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 4 mm | 4.5 mm |
|---|
| Zeta-waarde | 0.773 | 0.673 | | | | | | |
|---|
| Max. mediumtemperatuur (continu) | 70 °C | 70 °C | 60 °C | 60 °C | 60 °C | 60 °C | 70 °C | 70 °C |
|---|
| Nom. diameter aansluiting 2 | DN 10 | DN 10 | DN 12 | DN 12 | Overig | DN 20 | DN 40 | DN 50 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 20 mm | 26 mm | 26 mm | 32 mm | 75 mm | 75 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 14 mm | 14 mm | 16 mm | 16 mm | 20 mm | 26 mm | 50 mm | 63 mm |
|---|
| Lengte aansluiting 1 | 31 mm | 31 mm | 31.2 mm | 32.2 mm | 39.4 mm | 37.4 mm | 75 mm | 75 mm |
|---|
| Lengte aansluiting 2 | 33 mm | 33 mm | 33.2 mm | 33.2 mm | 33.2 mm | 35.2 mm | 51 mm | 73 mm |
|---|
| Werkende lengte aansluiting 1 | 7 mm | 7 mm | 7.4 mm | 7.4 mm | 7.4 mm | 8.6 mm | 13 mm | 13 mm |
|---|
| Werkende lengte aansluiting 2 | 9 mm | 9 mm | 9.4 mm | 9.4 mm | 9.4 mm | 10.4 mm | 110 mm | 110 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm | 2 mm | 2 mm | 3 mm | 3 mm | 3 mm | 6 mm | 6 mm |
|---|
| Wanddikte aansluiting 2 | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 4 mm | 4.5 mm |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Gehydroneerd nitril rubber (HNBR) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Nom. diameter aansluiting 1 | DN 12 | Overig | DN 20 | DN 20 | DN 20 | DN 25 | DN 65 | DN 65 |
|---|
| Kwaliteitsklasse aansluiting 1 | CuZn39Pb3 (CW617N) | CuZn39Pb3 (CW617N) | Overig | Overig | Overig | Overig | CuZn39Pb3 (CW617N) | CuZn39Pb3 (CW617N) |
|---|
| Kwaliteitsklasse aansluiting 2 | CuZn39Pb3 (CW617N) | CuZn39Pb3 (CW617N) | Overig | Overig | Overig | Overig | CuZn39Pb3 (CW617N) | CuZn39Pb3 (CW617N) |
|---|
