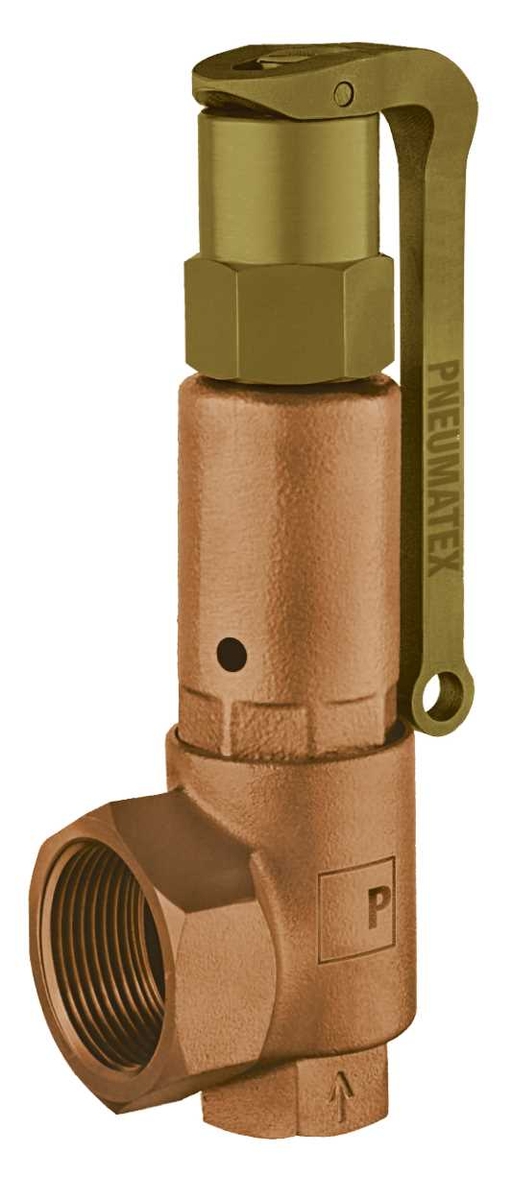

Pne Veil.vent.dsv 40-8.0 Dgh 5365080
| Titel |
Pne Veil.vent.dsv 40-8.0 Dgh 5365080 |
| Artikelnummer |
A3331327 |
| Fabrikantnummer |
3331327 |
| EAN code |
07640148637442 |
| Merk | Pneumatex |
|---|
| Model | Haaks |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Balgafdichting | ja |
|---|
| Min. mediumtemperatuur (continu) | -10 °C |
|---|
| Hoek van de spindel | 180 ° |
|---|
| Geschikt voor continu werkend | ja |
|---|
| Hoek van het toestel | 90 ° |
|---|
| | 25-10 Dgh 5363100 | 25-5.5 Dgh 5363055 | 25-6.0 Dgh 5363060 | 25-7.0 Dgh 5363070 | 25-8.0 Dgh 5363080 | 40-5.5 Dgh 5365055 | 40-6.0 Dgh 5365060 | 40-8.0 Dgh 5365080 | 50-6.0 Dgh 5366060 | 50-8.0 Dgh 5366080 |
|---|
| Hoogte | 237 mm | 237 mm | 237 mm | 237 mm | 237 mm | 483 mm | 483 mm | 483 mm | 495 mm | 495 mm |
|---|
| Oppervlaktebescherming | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Gecoat | Gecoat | Gecoat | Gecoat | Gecoat |
|---|
| Aansluiting 1 | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Flens | Flens | Flens | Flens | Flens |
|---|
| Aansluiting 2 | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Flens | Flens | Flens | Flens | Flens |
|---|
| Nom. diameter aansluiting 2 | 1 1/2" (40) | 1 1/2" (40) | 1 1/2" (40) | 1 1/2" (40) | 1 1/2" (40) | Overig | Overig | Overig | Overig | Overig |
|---|
| Lengte aansluiting 1 | 45 mm | 45 mm | 45 mm | 45 mm | 45 mm | 140 mm | 140 mm | 140 mm | 150 mm | 150 mm |
|---|
| Lengte aansluiting 2 | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 115 mm | 115 mm | 115 mm | 120 mm | 120 mm |
|---|
| Overstortdruk | 9.9-10 bar | 5.4-5.5 bar | 5.9-6 bar | 6.9-7 bar | 7.9-8 bar | 5.4-5.5 bar | 5.9-6 bar | 7.9-8 bar | 5.9-6 bar | 6.9-7 bar |
|---|
| Materiaal behuizing | Brons | Brons | Brons | Brons | Brons | Gietijzer | Gietijzer | Gietijzer | Gietijzer | Gietijzer |
|---|
| Nom. diameter aansluiting 1 | 1" (25) | 1" (25) | 1" (25) | 1" (25) | 1" (25) | DN 40 | DN 40 | DN 40 | DN 50 | DN 50 |
|---|
| Materiaalkwaliteit | | | | | | Gietijzer EN-GJS-400-15 (GGG 40) | Gietijzer EN-GJS-400-15 (GGG 40) | Gietijzer EN-GJS-400-15 (GGG 40) | Gietijzer EN-GJS-400-15 (GGG 40) | Gietijzer EN-GJS-400-15 (GGG 40) |
|---|
| Afdichting | | | | | | Overig | Overig | Overig | Overig | Overig |
|---|
| Druktrap klasse flens | | | | | | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 |
|---|
| Max. werkdruk bij 20°C | | | | | | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
|---|
