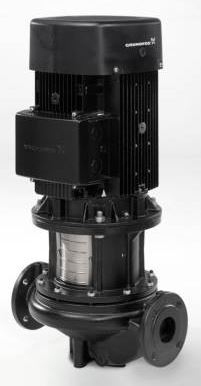

POMP TP 150-110/6 380-415VD

Maak uw keuze

Details

Titel	POMP TP 150-110/6 380-415VD
Artikelnummer	A8332267
Fabrikantnummer	8332267
EAN code	05700396989730

Fabrikant informatie

Merk	Grundfos
Aansluiting	Flens
Materiaalkwaliteit	Gietijzer EN-GJL-250 (GG 25)
Frequentie	50 Hz
Beschermingsgraad (IP)	IP55
Druktrap klasse	PN 16
Max. mediumtemperatuur (continu)	120 °C
Zelfaanzuigend	nee
Toerenregeling motor	Geen
Druktrap klasse flens	PN 16
Aansluitspanning	3 x 400 V
Beschermingsgraad (IP-waarde)	55
Materiaal behuizing	Gietijzer
Dubbelpomp	nee
Frequentie 60 Hz	nee
Isolatieklasse volgens IEC	F
Motor met verlengde as	nee
Met ovale tegenflenzen	nee

	100-130/4 380-415VD0	100-160/2 380-415VD0	100-170/4 380-415VD0	100-200/2 380-415VD0	100-200/4 380-415VD0	100-240/2 380-415VD0	100-70/4 220-240D0	100-90/4 380-415VD0	125-60/6 400Y 50HZ 96109635	150-110/6 380-415VD	150-200/4 380-415VD0	150-220/4 380-415VD0	150-250/4 380-415VD0	32-120/4 3x230/400V0	32-250/2 3x230/400V0	32-320/2 3x400D0	32-380/2 3x400D0	32-460/2 3x400D0	40-100/4 3x230/400V0	40-300/2 3x400D0	40-360/2 3x400D0	50-290/2 3x400D0	50-430/2 3x400D0	50-90/4 3x230/400V0	65-110/4 3x230/400V0	65-130/4 3x230/400V0	65-150/4 3x400D0	65-170/4 3X 400D 96087628	65-240/4 3X400D	65-340/2 3x400D0	65-410/2 3x400D0	65-460/2 3x400D0	65-550/2 3x400D0	65-90/4 3x230/400V0	80-110/4 380-415VD0	80-140/2 380-415VD0	80-140/2 BQQE 400V	80-150/4 380-415VD	80-150/4 380-415VD0	80-170/4 380-415VD0	80-240/2 380-415VD0	80-330/2 380-415VD0	80-340/4 380-415VD0	80-400/2 380-415VD0	80-520/2 380-415VD0	80-570/2 380-415VD0	80-700/2 380-415VD0
Nom. stroom	9.3 A	7.9 A	11 A	11 A	14.5 A	14.17 A	3.61 A	4.9 A	3.6 A	11.6 A	28.43 A	35.25 A	41.5 A	1.5 A	3.3 A	4.45 A	6.3 A	7.9 A	1.5 A	6.3 A	7.9 A	6.3 A	11 A	1.5 A	2.8 A	3.61 A	4.9 A	5.9 A	9.3 A	11 A	14.17 A	20.23 A	26.86 A	2.13 A	4.9 A	4.45 A	4.65 A	5.9 A	6.96 A	9.3 A	11 A	20.23 A	20.74 A	26.86 A	33.36 A	39.5 A	53.5 A
Motorvermogen	4 kW	4 kW	5.5 kW	5.5 kW	7.5 kW	7.5 kW	1.5 kW	2.2 kW	1.5 kW	5.5 kW	15 kW	18.5 kW	22 kW	0.55 kW	1.5 kW	2.2 kW	3 kW	4 kW	0.55 kW	3 kW	4 kW	3 kW	5.5 kW	0.55 kW	1.1 kW	1.5 kW	2.2 kW	3 kW	4 kW	5.5 kW	7.5 kW	11 kW	15 kW	0.75 kW	2.2 kW	2.2 kW	2.2 kW	3 kW	3 kW	4 kW	5.5 kW	11 kW	11 kW	15 kW	18.5 kW	22 kW	30 kW
Toerental	1455 1/min	2920 1/min	1455 1/min	2920 1/min	1455 1/min	2910 1/min	1445 1/min	1445 1/min	970 1/min	970 1/min	1460 1/min	1460 1/min	1465 1/min	1400 1/min	2900 1/min	2900 1/min	2910 1/min	2920 1/min	1400 1/min	2910 1/min	2920 1/min	2910 1/min	2920 1/min	1400 1/min	1430 1/min	1445 1/min	1450 1/min	1455 1/min	1455 1/min	2920 1/min	2910 1/min	2930 1/min	2945 1/min	1400 1/min	1445 1/min	2900 1/min	2900 1/min	1455 1/min	1455 1/min	1455 1/min	2920 1/min	2930 1/min	1460 1/min	2945 1/min	2940 1/min	2945 1/min	2950 1/min
Inbouwlengte	550 mm	500 mm	550 mm	500 mm	670 mm	500 mm	550 mm	550 mm	620 mm	800 mm	800 mm	800 mm	800 mm	440 mm	340 mm	340 mm	340 mm	440 mm	340 mm	340 mm	340 mm	340 mm	340 mm	340 mm	475 mm	475 mm	475 mm	475 mm	475 mm	360 mm	360 mm	475 mm	475 mm	360 mm	440 mm	360 mm	360 mm	500 mm	500 mm	500 mm	360 mm	440 mm	620 mm	440 mm	500 mm	500 mm	500 mm
Nom. debiet	78.2 m³/h	76.2 m³/h	93 m³/h	85.2 m³/h	117 m³/h	94.5 m³/h	79.1 m³/h	69.5 m³/h	90 m³/h	184 m³/h	253 m³/h	278 m³/h	296 m³/h	9.9 m³/h	15.1 m³/h	17.6 m³/h	18.9 m³/h	20.7 m³/h	13.4 m³/h	23.7 m³/h	26.6 m³/h	27.4 m³/h	35.1 m³/h	15.8 m³/h	26.8 m³/h	29.8 m³/h	33 m³/h	35.7 m³/h	47.5 m³/h	49.1 m³/h	56.3 m³/h	56.9 m³/h	63.8 m³/h	25 m³/h	59.4 m³/h	52.2 m³/h	52.2 m³/h	60.2 m³/h	60.2 m³/h	67.9 m³/h	70.5 m³/h	102 m³/h	91.2 m³/h	115 m³/h	113 m³/h	120 m³/h	132 m³/h
Afgegeven motorvermogen (P2)	4 kW	4 kW	5.5 kW	5.5 kW	7.5 kW	7.5 kW	1.5 kW	2.2 kW	1.5 kW	5.5 kW	15 kW	18.5 kW	22 kW	0.55 kW	1.5 kW	2.2 kW	3 kW	4 kW	0.55 kW	3 kW	4 kW	3 kW	5.5 kW	0.55 kW	1.1 kW	1.5 kW	2.2 kW	3 kW	4 kW	5.5 kW	7.5 kW	11 kW	15 kW	0.75 kW	2.2 kW	2.2 kW	2.2 kW	3 kW	3 kW	4 kW	5.5 kW	11 kW	11 kW	15 kW	18.5 kW	22 kW	30 kW
Npsh	20 kPa	44 kPa	35 kPa	36 kPa	27 kPa	37 kPa	17 kPa	13 kPa	9 kPa	17 kPa	35 kPa	37 kPa	39 kPa	14 kPa	24 kPa	30 kPa	39 kPa	57 kPa	5 kPa	21 kPa	27 kPa	21 kPa	28 kPa	6 kPa	6 kPa	6 kPa	7 kPa	8 kPa	14 kPa	21 kPa	24 kPa	24 kPa	28 kPa	5 kPa	11 kPa	48 kPa	48 kPa	12 kPa	12 kPa	16 kPa	37 kPa	35 kPa	27 kPa	44 kPa	42 kPa	47 kPa	58 kPa
Type toerenregeling	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen		Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen		Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen			Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen	Geen
Opvoerhoogte bij nom. debiet	119.61 kPa	125.49 kPa	150.98 kPa	163.73 kPa	159.81 kPa	199.02 kPa	46.57 kPa	79.22 kPa	42.55 kPa	81.08 kPa	160.79 kPa	178.44 kPa	200 kPa	91.18 kPa	187.26 kPa	235.3 kPa	307.85 kPa	350.01 kPa	72.55 kPa	241.18 kPa	287.26 kPa	236.28 kPa	332.36 kPa	69.61 kPa	93.14 kPa	103.92 kPa	126.47 kPa	139.22 kPa	194.12 kPa	274.52 kPa	329.42 kPa	395.11 kPa	464.72 kPa	71.67 kPa	87.26 kPa	101.96 kPa	101.96 kPa	122.55 kPa	122.55 kPa	141.18 kPa	202.95 kPa	268.63 kPa	282.36 kPa	340.2 kPa	415.7 kPa	468.64 kPa	585.31 kPa
Hoogte pomp	769 mm	718 mm	796 mm	776 mm	882 mm	764 mm	634 mm	676 mm	814 mm	942 mm	1112 mm	1095 mm	1125 mm	487 mm	535 mm	575 mm	617 mm	656 mm	497 mm	629 mm	666 mm	630 mm	734 mm	507 mm	612 mm	612 mm	654 mm	654 mm	691 mm	735 mm	723 mm	859 mm	859 mm	558 mm	654 mm	602 mm	602 mm	654 mm	654 mm	691 mm	739 mm	859 mm	988 mm	859 mm	903 mm	929 mm	999 mm
Breedte 1	201 mm	156 mm	201 mm	156 mm	290 mm	156 mm	190 mm	190 mm	250 mm	296 mm	296 mm	296 mm	296 mm	144 mm	125 mm	125 mm	125 mm	144 mm	130 mm	130 mm	130 mm	117 mm	133 mm	133 mm	178 mm	178 mm	178 mm	178 mm	178 mm	142 mm	142 mm	178 mm	178 mm	142 mm	180 mm	125 mm	125 mm	187 mm	187 mm	187 mm	125 mm	180 mm	243 mm	180 mm	187 mm	187 mm	187 mm
Breedte 2	173 mm	124 mm	173 mm	124 mm	249 mm	124 mm	151 mm	151 mm	202 mm	237 mm	237 mm	237 mm	237 mm	144 mm	117 mm	117 mm	117 mm	144 mm	117 mm	117 mm	117 mm	117 mm	119 mm	119 mm	164 mm	164 mm	164 mm	164 mm	164 mm	124 mm	124 mm	164 mm	164 mm	124 mm	164 mm	119 mm	119 mm	162 mm	162 mm	162 mm	119 mm	164 mm	226 mm	164 mm	162 mm	162 mm	162 mm
Nom. diameter	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 125	DN 150	DN 150	DN 150	DN 150	DN 32	DN 32	DN 32	DN 32	DN 32	DN 40	DN 40	DN 40	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80
Aansluitmaat pomphuis	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 100	DN 125	Overig	Overig	Overig	Overig	DN 32	DN 32	DN 32	DN 32	DN 32	DN 40	DN 40	DN 40	DN 50	DN 50	DN 50	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80	DN 80
Aantal fasen															3													3									3	3
Max. debiet															17.56 m³/h													55 m³/h									57.66 m³/h	74.31 m³/h
Max. opvoerhoogte															25 m													17 m									14 m	15 m
Flensvorm															Rond													Rond									Rond	Rond
Omgevingstemperatuur															-30-60 °C													-20-55 °C									-30-60 °C	-20-55 °C
Ondersteunt protocol voor PROFIBUS															nee													nee									nee	nee
Ondersteunt protocol voor KNX															nee													nee									nee	nee
Potentiaalvrij schakelcontact															nee													nee									nee	nee
Elektrische aansluiting															Aansluitklemmen													Aansluitklemmen									Aansluitklemmen	Aansluitklemmen
Nom. spanning															220-240 V													380-420 V									380-415 V	380-420 V
Explosieveilig															nee													nee									nee	nee
Bluetooth-netwerk standaard															nee													nee									nee	nee
Radiostandaard WLAN 802.11															nee													nee									nee	nee
Met communicatie-interface RS-232															nee													nee									nee	nee
Met communicatie-interface RS-485															nee													nee									nee	nee
Ondersteunt protocol voor EtherNet/IP															nee													nee									nee	nee
Ondersteunt protocol voor PROFINET IO															nee													nee									nee	nee
Materiaal waaier / pompwiel															Gietijzer													Gietijzer									Gietijzer	Gietijzer
Minimum Efficiëntie Index (MEI)															0.7													0.7									0.7	0.7
Volumestroom (BEP)															14.69 m³/h													35.7 m³/h									51.75 m³/h	59.14 m³/h
Druk bij volumestroom (BEP)															190.2 kPa													139.22 kPa									105.88 kPa	122.55 kPa
Aansluitstandaard inlaatzijde															EN 1092-2													EN 1092-2									EN 1092-2	EN 1092-2
Aansluitstandaard perszijde															EN 1092-2													EN 1092-2									EN 1092-2	EN 1092-2
Normmotor															ja													ja									ja	ja
Motor energie-efficiëntieklasse															IE3													IE3									IE3	IE3
Communicatie															Geen													Geen									Geen	Geen
Standaard radio 2G / 3G / 4G															nee													nee									nee	nee
5G-netwerk standaard															nee													nee									nee	nee
Interface signaal 0-10 V / 2-10 V															nee													nee									nee	nee
Interface signaal 0-20 mA / 4-20 mA															nee													nee									nee	nee
Interface signaal PT100 / PT1000 / PTC															nee													nee									nee	nee
Interface pulsbreedtemodulatie (PWM)															nee													nee									nee	nee
Interface pulsteller															nee													nee									nee	nee
Ondersteunt protocol voor CAN / CANOpen															nee													nee									nee	nee
Ondersteunt protocol voor Modbus TCP															nee													nee									nee	nee
Ondersteunt protocol voor Modbus RTU															nee													nee									nee	nee
Ondersteunt protocol voor BACnet MS / TP															nee													nee									nee	nee
Ondersteunt protocol voor BACnet IP															nee													nee									nee	nee
Ondersteunt protocol voor LON / LONWorks															nee													nee									nee	nee
Ondersteunt protocol voor LIN Bus															nee													nee									nee	nee
Min. mediumtemperatuur (continu)															-25 °C													-25 °C									-25 °C	-25 °C
Max. werkdruk															16 bar													16 bar									16 bar	16 bar
Materiaal pomphuis															Gietijzer													Gietijzer									Gietijzer	Gietijzer
Kwaliteitsklasse pomphuis															Gietijzer EN-GJL-250 (GG 25)													Gietijzer EN-GJL-250 (GG 25)									Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)
Mediumtemperatuur (continu)															-25-120 °C													-25-120 °C									-25-120 °C	-25-120 °C
Kwaliteitsklasse materiaal waaier															Gietijzer EN-GJL-200 (GG 20)													Gietijzer EN-GJL-200 (GG 20)									Gietijzer EN-GJL-200 (GG 20)	Gietijzer EN-GJL-200 (GG 20)
Aansluiting inlaatzijde															Flens													Flens									Flens	Flens
Nom. diameter aansluiting inlaatzijde															DN 32													DN 65									DN 80	DN 80
Nom. diameter aansluiting perszijde															DN 32													DN 65									DN 80	DN 80
Aansluiting perszijde															Flens													Flens									Flens	Flens
Druktrap flens aansluiting inlaatzijde															PN 16													PN 16									PN 16	PN 16
Druktrap flens aansluiting perszijde															PN 16													PN 16									PN 16	PN 16
