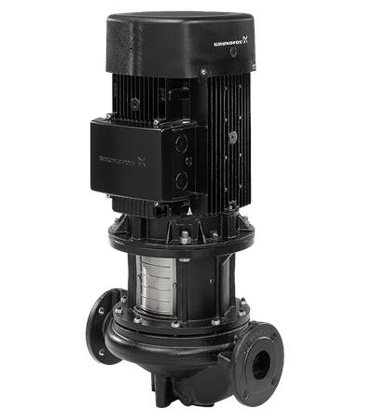

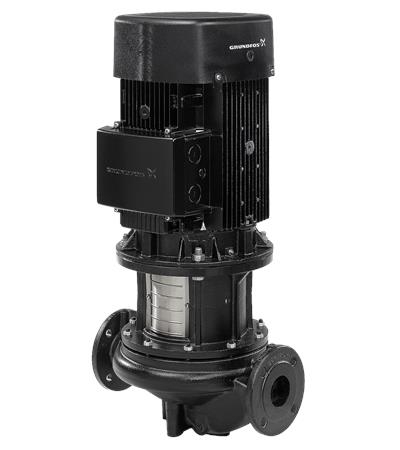

POMP TP 50-190/4 380-415V
| Titel |
POMP TP 50-190/4 380-415V |
| Artikelnummer |
A8314309 |
| Fabrikantnummer |
8314309 |
| EAN code |
05700395312553 |
| Merk | Grundfos |
|---|
| Aansluiting | Flens |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Frequentie | 50 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Zelfaanzuigend | nee |
|---|
| Toerenregeling motor | Geen |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Aansluitspanning | 3 x 400 V |
|---|
| Beschermingsgraad (IP-waarde) | 55 |
|---|
| Materiaal behuizing | Gietijzer |
|---|
| Dubbelpomp | nee |
|---|
| Frequentie 60 Hz | nee |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| Met ovale tegenflenzen | nee |
|---|
| | 100-130/4 380-415VD 96109305 | 100-250/4 380-415VD | 32-580 | 50-190/4 380-415V | 65-460/2 3X400V | 65-930/2 3X 400V |
|---|
| Nom. stroom | 7.9 A | 20.5 A | 11 A | 4.4 A | 20.23 A | 53 A |
|---|
| Aantal fasen | 3 | 3 | | 3 | 3 | 3 |
|---|
| Max. debiet | 101.3 m³/h | 167.5 m³/h | | 34.88 m³/h | 76.14 m³/h | 110 m³/h |
|---|
| Max. opvoerhoogte | 13 m | 25 m | | 19 m | 46 m | 93 m |
|---|
| Motorvermogen | 4 kW | 11 kW | 5.5 kW | 2.2 kW | 11 kW | 30 kW |
|---|
| Flensvorm | Rond | Rond | | Rond | Rond | Rond |
|---|
| Toerental | 1478 1/min | 1482 1/min | 2920 1/min | 1470 1/min | 2966 1/min | 2974 1/min |
|---|
| Omgevingstemperatuur | -20-55 °C | -20-55 °C | - °C | -20-55 °C | -30-60 °C | -20-55 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor KNX | nee | nee | | nee | nee | nee |
|---|
| Potentiaalvrij schakelcontact | ja | ja | | ja | ja | ja |
|---|
| Elektrische aansluiting | Aansluitklemmen | Aansluitklemmen | | Aansluitklemmen | Aansluitklemmen | Aansluitklemmen |
|---|
| Nom. spanning | 380-420 V | 380-420 V | - V | 380-420 V | 380-415 V | 380-420 V |
|---|
| Inbouwlengte | 550 mm | 670 mm | 440 mm | 440 mm | 475 mm | 475 mm |
|---|
| Explosieveilig | nee | nee | | nee | nee | nee |
|---|
| Bluetooth-netwerk standaard | nee | nee | | nee | nee | nee |
|---|
| Radiostandaard WLAN 802.11 | nee | nee | | nee | nee | nee |
|---|
| Met communicatie-interface RS-232 | nee | nee | | nee | nee | nee |
|---|
| Met communicatie-interface RS-485 | ja | ja | | ja | ja | ja |
|---|
| Nom. debiet | 78.2 m³/h | 131 m³/h | 23.7 m³/h | 26.5 m³/h | 56.9 m³/h | 85.8 m³/h |
|---|
| Ondersteunt protocol voor EtherNet/IP | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor PROFINET IO | nee | nee | | nee | nee | nee |
|---|
| Radio standaard UMTS | nee | nee | | nee | nee | nee |
|---|
| Materiaal waaier / pompwiel | Gietijzer | Gietijzer | | Gietijzer | Gietijzer | Gietijzer |
|---|
| Afgegeven motorvermogen (P2) | 4 kW | 11 kW | 5.5 kW | 2.2 kW | 11 kW | 30 kW |
|---|
| Minimum Efficiëntie Index (MEI) | 0.7 | 0.45 | | 0.7 | 0.54 | 0.7 |
|---|
| Volumestroom (BEP) | 78.57 m³/h | 129.92 m³/h | | 26.33 m³/h | 55.94 m³/h | 85.35 m³/h |
|---|
| Druk bij volumestroom (BEP) | 119.61 kPa | 202.94 kPa | | 157.84 kPa | 394.12 kPa | 772.56 kPa |
|---|
| Aansluitstandaard inlaatzijde | EN 1092-2 | EN 1092-2 | | EN 1092-2 | EN 1092-2 | EN 1092-2 |
|---|
| Aansluitstandaard uitlaatzijde | EN 1092-2 | EN 1092-2 | | EN 1092-2 | EN 1092-2 | EN 1092-2 |
|---|
| Normmotor | ja | ja | | ja | ja | ja |
|---|
| Motor energie-efficiëntieklasse | IE3 | IE3 | | IE3 | IE3 | IE3 |
|---|
| Communicatie | Ingebouwd en voorbereid | Ingebouwd en voorbereid | | Ingebouwd en voorbereid | Ingebouwd en voorbereid | Ingebouwd en voorbereid |
|---|
| Standaard radio 2G / 3G / 4G | nee | nee | | nee | nee | nee |
|---|
| 5G-netwerk standaard | nee | nee | | nee | nee | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | ja | ja | | ja | ja | ja |
|---|
| Interface signaal 0-20 mA / 4-20 mA | ja | ja | | ja | ja | ja |
|---|
| Interface signaal PT100 / PT1000 / PTC | nee | nee | | nee | nee | nee |
|---|
| Interface pulsbreedtemodulatie (PWM) | nee | nee | | nee | nee | nee |
|---|
| Interface pulsteller | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor Modbus RTU | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor BACnet MS / TP | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor BACnet IP | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor LON / LONWorks | nee | nee | | nee | nee | nee |
|---|
| Ondersteunt protocol voor LIN Bus | nee | nee | | nee | nee | nee |
|---|
| 2G-netwerk standaard | nee | nee | | nee | nee | nee |
|---|
| 3G-netwerk standaard | nee | nee | | nee | nee | nee |
|---|
| 4G-netwerk standaard | nee | nee | | nee | nee | nee |
|---|
| Npsh | 20 kPa | 33 kPa | 69 kPa | 14 kPa | 24 kPa | 44 kPa |
|---|
| Min. mediumtemperatuur (continu) | -25 °C | -25 °C | | -25 °C | -25 °C | -25 °C |
|---|
| Type toerenregeling | Overig | Overig | Geen | Overig | Overig | Overig |
|---|
| Max. werkdruk | 16 bar | 16 bar | | 16 bar | 16 bar | 16 bar |
|---|
| Opvoerhoogte bij nom. debiet | 119.61 kPa | 202.95 kPa | 437.26 kPa | 155.89 kPa | 395.11 kPa | 764.72 kPa |
|---|
| Materiaal pomphuis | Gietijzer | Gietijzer | | Gietijzer | Gietijzer | Gietijzer |
|---|
| Hoogte pomp | 769 mm | 1009 mm | 714 mm | 645 mm | 870 mm | 999 mm |
|---|
| Breedte 1 | 201 mm | 290 mm | 144 mm | 180 mm | 178 mm | 178 mm |
|---|
| Breedte 2 | 173 mm | 249 mm | 144 mm | 164 mm | 164 mm | 164 mm |
|---|
| Kwaliteitsklasse pomphuis | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) | | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Mediumtemperatuur (continu) | -25-120 °C | -25-120 °C | - °C | -25-120 °C | -25-120 °C | -25-120 °C |
|---|
| Nom. diameter | DN 100 | DN 100 | DN 32 | DN 50 | DN 65 | DN 65 |
|---|
| Kwaliteitsklasse materiaal waaier | Gietijzer EN-GJL-200 (GG 20) | Gietijzer EN-GJL-200 (GG 20) | | Gietijzer EN-GJL-200 (GG 20) | Gietijzer EN-GJL-200 (GG 20) | Gietijzer EN-GJL-200 (GG 20) |
|---|
| Aansluiting inlaatzijde | Flens | Flens | | Flens | Flens | Flens |
|---|
| Nom. diameter aansluiting inlaatzijde | DN 100 | DN 100 | | DN 50 | DN 65 | DN 65 |
|---|
| Nom. diameter aansluiting uitlaatzijde | DN 100 | DN 100 | | DN 50 | DN 65 | DN 65 |
|---|
| Aansluitmaat pomphuis | DN 100 | DN 100 | DN 32 | DN 50 | DN 65 | DN 65 |
|---|
| Aansluiting uitlaatzijde | Flens | Flens | | Flens | Flens | Flens |
|---|
| Druktrap flens aansluiting inlaatzijde | PN 16 | PN 16 | | PN 16 | PN 16 | PN 16 |
|---|
| Druktrap flens aansluiting uitlaatzijde | PN 16 | PN 16 | | PN 16 | PN 16 | PN 16 |
|---|
