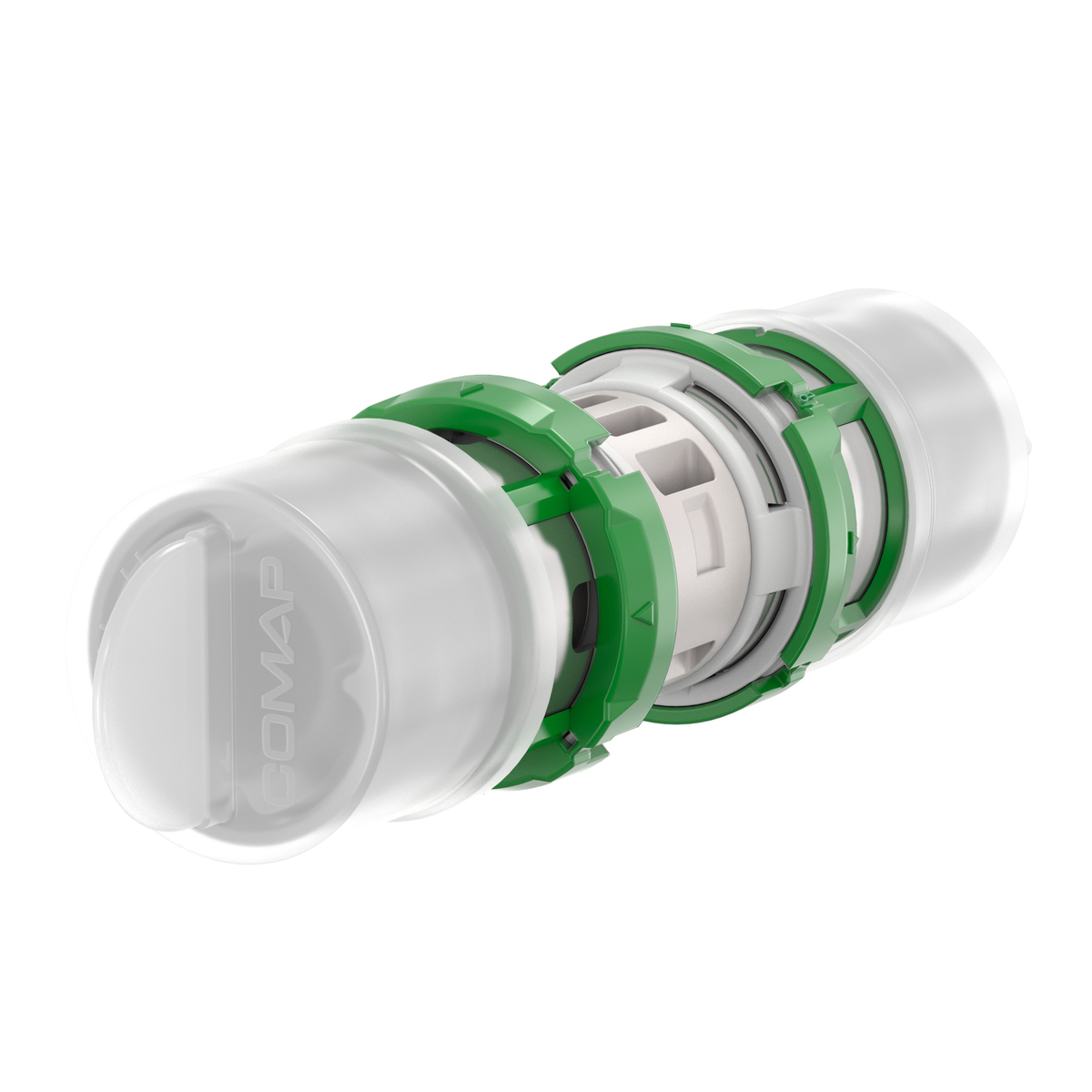

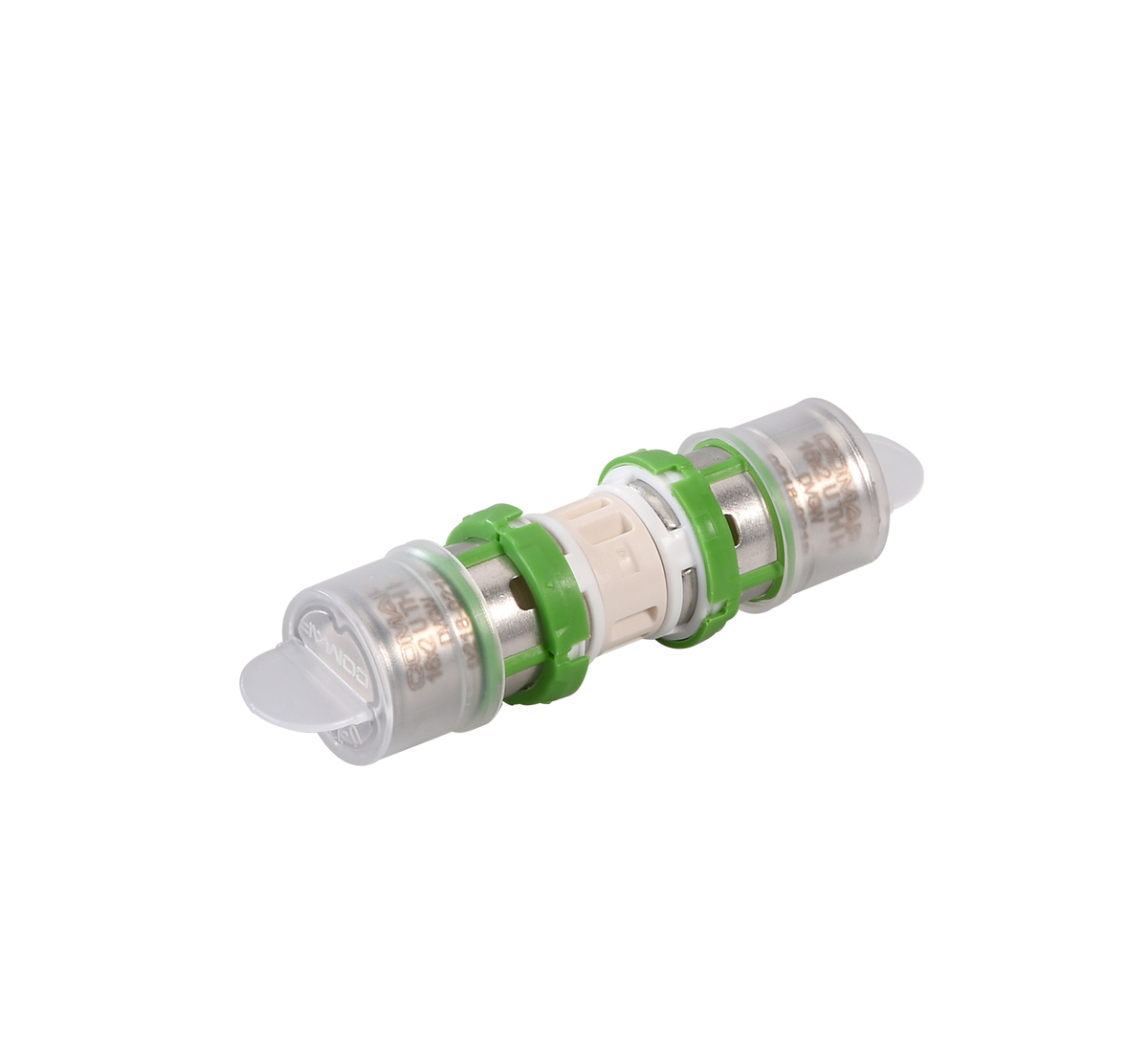

Ppsu Koppeling 32x32mm 2x Pers
| Titel |
Ppsu Koppeling 32x32mm 2x Pers |
| Artikelnummer |
A2010614 |
| Fabrikantnummer |
2010614 |
| EAN code |
03430650465541 |
| Merk | COMAP |
|---|
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Ringstijfheidsklasse | Overig |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar |
|---|
| Hoofdkleur fitting | Wit |
|---|
| Met aansluitingsindicator | nee |
|---|
| Druktrap klasse flens (ANSI) | Overig |
|---|
| Druktrap klasse flens (PN) | Overig |
|---|
| Druktrap klasse flens (JIS) | Overig |
|---|
| Druktrap klasse flens (BS) | Overig |
|---|
| Max. mediumtemperatuur (continu) | 70 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | Overig |
|---|
| Werkende lengte aansluiting 2 | 110 mm |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | nee |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-110 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | nee |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Overig |
|---|
| Materiaal aansluiting 2 | Polyphenylsulfon (PPSU) |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | ja |
|---|
| DVGW-keur voor water | ja |
|---|
| Gecertificeerd volgens NF 545 | ja |
|---|
| KOMO-keur | ja |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 16x16mm 2x Pers | 20x20mm 2x Pers | 26x26mm 2x Pers | 32x32mm 2x Pers |
|---|
| Lengte | 66 mm | 66 mm | 70 mm | 78 mm |
|---|
| Aandraaimoment | 20-20 Nm | 30-30 Nm | 30-30 Nm | 30-30 Nm |
|---|
| Contourcode aansluiting 1 | TH/U | TH/U | TH | TH/U |
|---|
| Contourcode aansluiting 2 | TH/U | TH/U | TH | TH/U |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm | 2 mm | 3 mm | 3 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 2 mm | 2 mm | 2 mm | 3 mm |
|---|
| Zeta-waarde | 0.645 | 0.388 | 0.373 | 0.3 |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 15 | DN 20 | DN 25 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 26 mm | 32 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 16 mm | 20 mm | 26 mm | 32 mm |
|---|
| Lengte aansluiting 1 | 33 mm | 33 mm | 35 mm | 39 mm |
|---|
| Lengte aansluiting 2 | 33 mm | 33 mm | 35 mm | 39 mm |
|---|
| Werkende lengte aansluiting 1 | 9 mm | 9 mm | 10 mm | 10 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm | 2 mm | 3 mm | 3 mm |
|---|
| Wanddikte aansluiting 2 | 2 mm | 2 mm | 2 mm | 3 mm |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 20 | DN 25 |
|---|
