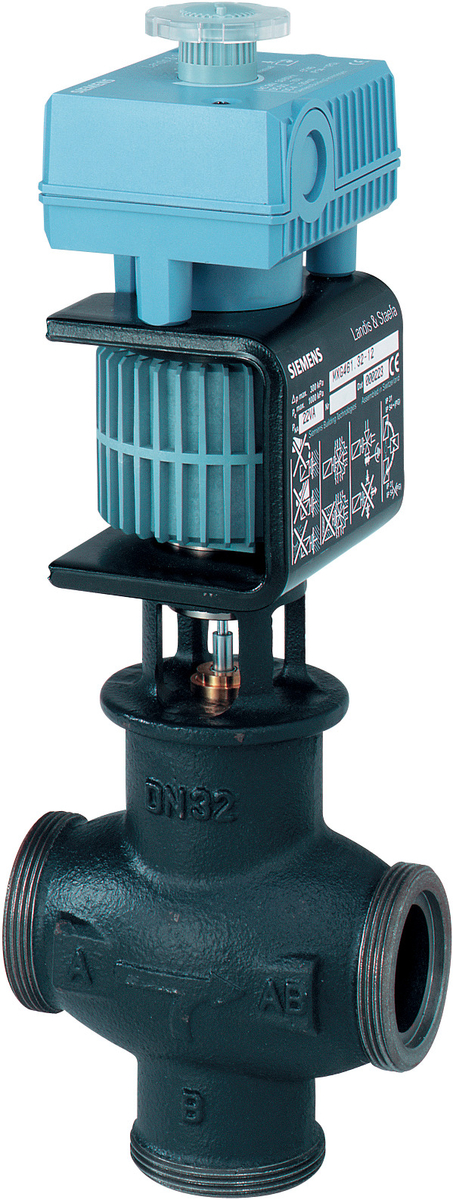

REGELAFSL. FLENS MXG461.50-30

Maak uw keuze

Details

Titel	REGELAFSL. FLENS MXG461.50-30
Artikelnummer	A8216371
Fabrikantnummer	8216371
EAN code	07612914009982

Fabrikant informatie

Merk	Siemens
Oppervlaktebescherming	Overig
Stuursignaal	0-10 V
Omgevingstemperatuur	-5-45 °C
Handbediening	ja
Explosieveilig	nee
Druktrap klasse	PN 16
Druktrap klasse flens	PN 16
Looptijd	2 s
Met eindcontacten	nee
Overbrenging	Magnetisch
Toegelaten relatieve vochtigheid	5-95 %
Instelbaar werkgebied	nee
Hulpcontacten	nee
Regelverhouding (Svo)	0.1 %
Grondkarakteristiek	Equiprocentueel
Inbouwwijze verdelend	nee
Instelbare standterugmelding	ja

	MVF461H15-0.6	MVF461H15-1.5	MVF461H15-3	MVF461H20-5	MVF461H25-8	MVF461H40-20	MVF461H50-30	MXF461.15-0.6	MXF461.15-1.5	MXG461.15-0.6	MXG461.50-30	MXG461B15-0.6
Breedte	181 mm	181 mm	181 mm	191 mm	196 mm	226 mm	254 mm	130 mm	130 mm	82 mm	170 mm	157 mm
Hoogte	387.5 mm	387.5 mm	387.5 mm	391.5 mm	403.5 mm	476 mm	531.5 mm	315 mm	315 mm	282.5 mm	433.5 mm	382.5 mm
Diepte	101 mm	101 mm	101 mm	105 mm	115 mm	150 mm	165 mm	100 mm	100 mm	100 mm	100 mm	101 mm
Materiaalkwaliteit	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)	Gietijzer EN-GJL-250 (GG 25)	Brons (Rg 5)
Materiaal behuizing	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Gietijzer	Brons
Beschermingsgraad (IP)	IP31	IP31	IP31	IP31	IP31	IP31	IP31	IP54	IP54	IP54	IP54	IP31
Max. mediumtemperatuur (continu)	180 °C	180 °C	180 °C	180 °C	180 °C	180 °C	180 °C	130 °C	130 °C	130 °C	130 °C	130 °C
Min. mediumtemperatuur (continu)	1 °C	1 °C	1 °C	1 °C	1 °C	1 °C	1 °C	1 °C	1 °C	1 °C	1 °C	-20 °C
Uitwendige buisdiameter alle aansluitingen	15 mm	15 mm	15 mm	20 mm	25 mm	40 mm	50 mm	15 mm	15 mm	15 mm	50 mm	15 mm
Lengte aansluiting 1	65 mm	65 mm	65 mm	75 mm	80 mm	100 mm	115 mm	65 mm	65 mm	40 mm	85 mm	40 mm
Lengte aansluiting 2	65 mm	65 mm	65 mm	75 mm	80 mm	100 mm	115 mm	65 mm	65 mm	40 mm	85 mm	40 mm
Werkende lengte aansluiting 1	65 mm	65 mm	65 mm	75 mm	80 mm	100 mm	115 mm	65 mm	65 mm	40 mm	85 mm	40 mm
Werkende lengte aansluiting 2	65 mm	65 mm	65 mm	75 mm	80 mm	100 mm	115 mm	65 mm	65 mm	40 mm	85 mm	40 mm
Met koppeling aansluiting 1	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	ja	ja
Met koppeling aansluiting 2	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	ja	ja
Kvs-waarde	0.6	1.5	3	5	8	20	30	0.6	1.5	0.6	30	0.6
Aansluitingen	Flens	Flens	Flens	Flens	Flens	Flens	Flens	Flens	Flens	Overig	Overig	Overig
Max. opgenomen elektrisch vermogen	33 VA	33 VA	33 VA	33 VA	33 VA	65 VA	65 VA	29 VA	29 VA	29 VA	44 VA	33 VA
Mediumtemperatuur (continu)	1-180 °C	1-180 °C	1-180 °C	1-180 °C	1-180 °C	1-180 °C	1-180 °C	1-130 °C	1-130 °C	1-130 °C	1-130 °C	-20-130 °C
Nom. diameter	DN 15	DN 15	DN 15	DN 20	DN 25	DN 40	DN 50	DN 15	DN 15	DN 15	DN 50	DN 15
Max. drukverschil in geopende stand	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	3 bar	3 bar	3 bar	3 bar	10 bar
Lekverlies van de kvs-waarde	0.05 %	0.05 %	0.05 %	0.05 %	0.05 %	0.05 %	0.05 %	0.02 %	0.02 %	0.02 %	0.02 %	0.05 %
Frequentie								50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Lengte aansluiting 3								65 mm	65 mm	42.5 mm	93.5 mm	42.5 mm
Werkende lengte aansluiting 3								65 mm	65 mm	42.5 mm	93.5 mm	42.5 mm
Standterugmelding								0-10 V	0-10 V	0-10 V	0-10 V
Lekverlies van kvs-waarde bypass								0.2 %	0.2 %	0.2 %	0.2 %	0.2 %
Grondkarakteristiek bypass								Lineair	Lineair	Lineair	Lineair	Lineair
Met koppeling aansluiting 3										nee	nee	nee
