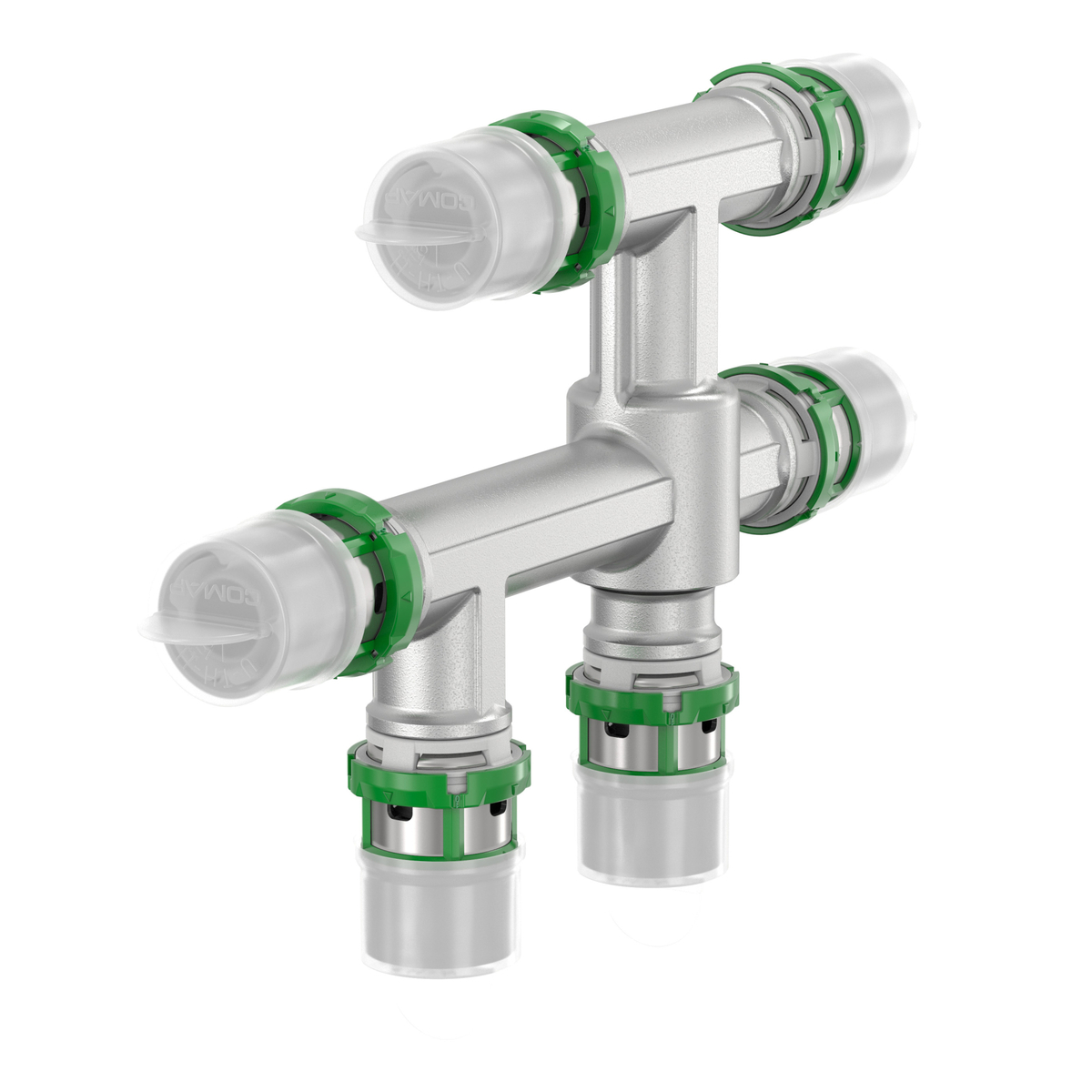

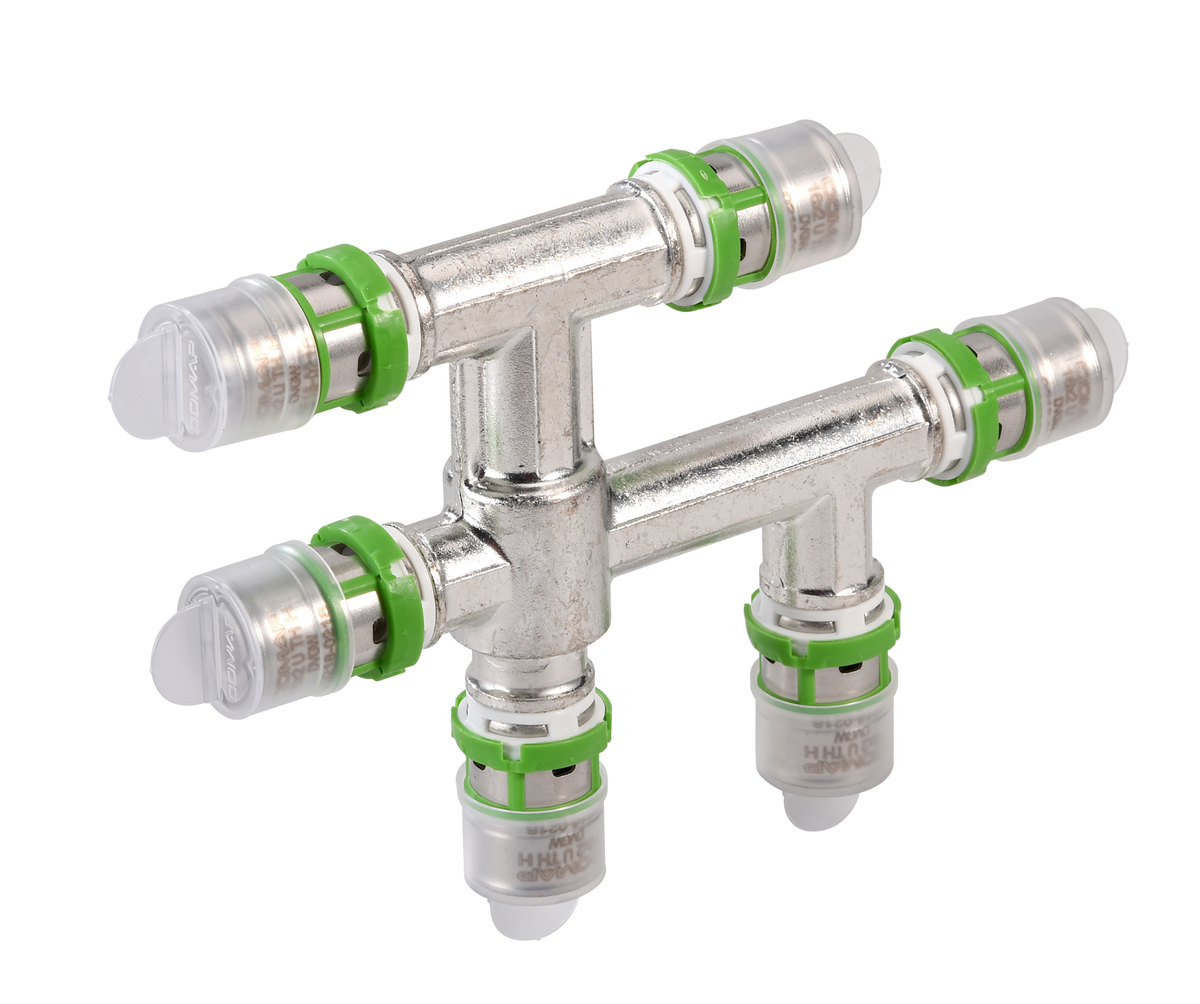

Skinpr.2.0 Kruisst. 20x16x16mm 6x Pers
| Titel |
Skinpr.2.0 Kruisst. 20x16x16mm 6x Pers |
| Artikelnummer |
A2010216 |
| Fabrikantnummer |
3490877 |
| EAN code |
03430650463318 |
| Merk | COMAP |
|---|
| Model | T-stuk |
|---|
| Sleutelwijdte | 47 mm |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Persmof |
|---|
| Hoek verstelbaar | nee |
|---|
| Hoek | 180 ° |
|---|
| Stromende uitvoering (met binnenradius) | ja |
|---|
| Oppervlaktebescherming aansluiting 1 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 1 | Gestraald |
|---|
| Oppervlaktebescherming aansluiting 2 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 2 | Gestraald |
|---|
| Materiaal aansluiting 3 | Messing |
|---|
| Materiaalkwaliteit aansluiting 3 | CuZn39Pb3 (CW617N) |
|---|
| Oppervlaktebescherming aansluiting 3 | Vertind |
|---|
| Oppervlaktebehandeling aansluiting 3 | Gestraald |
|---|
| Contourcode aansluiting 1 | TH/U |
|---|
| Contourcode aansluiting 2 | TH/U |
|---|
| Contourcode aansluiting 3 | TH/U |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 70 bar |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Wanddikte aansluitleiding, aansluiting 1 | 2 mm |
|---|
| Wanddikte aansluitleiding, aansluiting 2 | 2 mm |
|---|
| Met aansluitingsindicator | nee |
|---|
| Wanddikte aansluitleiding, aansluiting 3 | 2 mm |
|---|
| Max. mediumtemperatuur (continu) | 70 °C |
|---|
| Afgedopt | ja |
|---|
| Met pakkingen | ja |
|---|
| Aansluiting 3 | Persmof |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | Overig |
|---|
| Lengte aansluiting 1 | 75 mm |
|---|
| Lengte aansluiting 2 | 90 mm |
|---|
| Werkende lengte aansluiting 1 | 52 mm |
|---|
| Werkende lengte aansluiting 2 | 47 mm |
|---|
| Lengte aansluiting 3 | 70 mm |
|---|
| Werkende lengte aansluiting 3 | 26 mm |
|---|
| Met stootnok/-rand | ja |
|---|
| Wanddikte aansluiting 3 | 2 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm |
|---|
| Wanddikte aansluiting 2 | 2 mm |
|---|
| Norm flens | Overig |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Sleutelwijdte wartel | 47 mm |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | nee |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-70 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Materiaalkwaliteit aansluiting 1 | CuZn39Pb3 (CW617N) |
|---|
| Materiaalkwaliteit aansluiting 2 | CuZn39Pb3 (CW617N) |
|---|
| Meerdelig | ja |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | ja |
|---|
| DVGW-keur voor water | ja |
|---|
| KOMO-keur | ja |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 16x16x16mm 6x Pers | 20x16x16mm 6x Pers | 20x16x20mm 6x Pers | 20x20x20mm 6x Pers |
|---|
| Ringstijfheidsklasse | SN12 | Overig | Overig | Overig |
|---|
| Nom. diameter aansluiting 2 | DN 12 | DN 12 | DN 12 | DN 15 |
|---|
| Nom. diameter aansluiting 3 | DN 12 | DN 12 | DN 15 | DN 15 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 20 mm | 20 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 16 mm | 16 mm | 16 mm | 20 mm |
|---|
| Uitwendige buisdiameter aansluiting 3 | 16 mm | 16 mm | 20 mm | 20 mm |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 15 | DN 15 |
|---|
