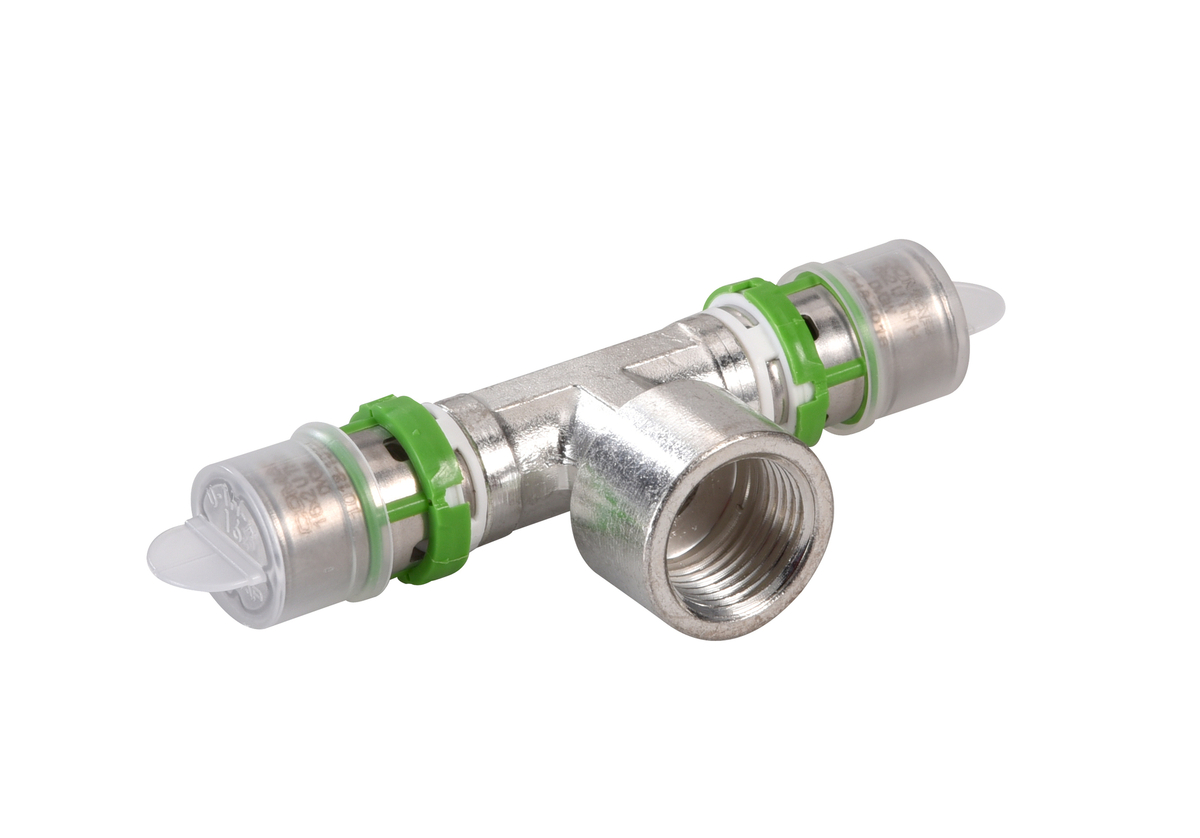

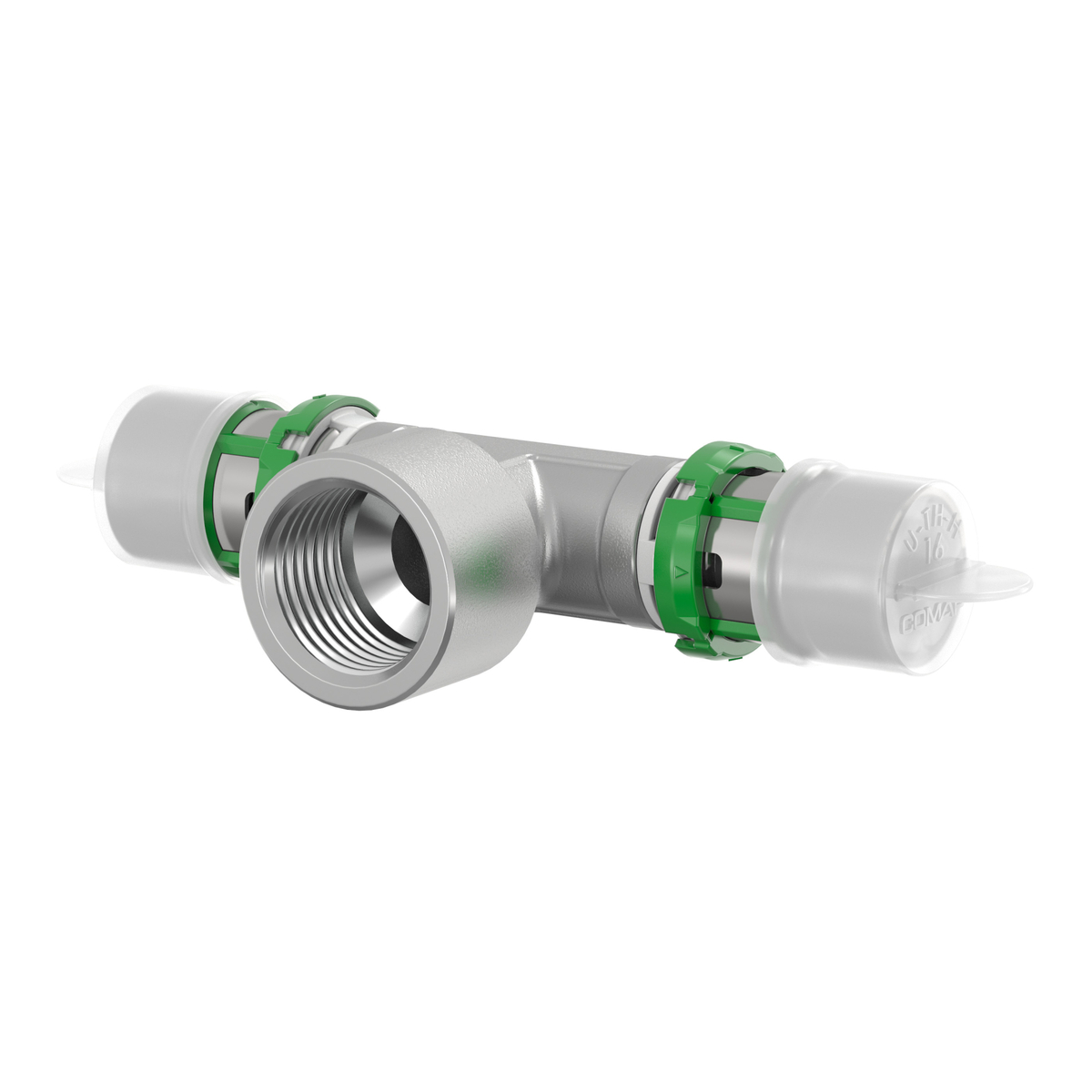

Skinpr.2.0 T-stuk 20x1/2"x20 Pers X Bi

Maak uw keuze

Bel voor uw inkoopprijs!

Details

Titel	Skinpr.2.0 T-stuk 20x1/2"x20 Pers X Bi
Artikelnummer	A2010362
Fabrikantnummer	3177557
EAN code	03430650460652

Fabrikant informatie

Merk	COMAP
Model	T-stuk
Aansluiting 1	Persmof
Aansluiting 2	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Hoek verstelbaar	nee
Hoek	180 °
Stromende uitvoering (met binnenradius)	ja
Oppervlaktebescherming aansluiting 1	Vertind
Oppervlaktebehandeling aansluiting 1	Gestraald
Oppervlaktebescherming aansluiting 2	Vertind
Oppervlaktebehandeling aansluiting 2	Gestraald
Materiaal aansluiting 3	Messing
Kwaliteitsklasse aansluiting 3	CuZn39Pb3 (CW617N)
Oppervlaktebescherming aansluiting 3	Vertind
Oppervlaktebehandeling aansluiting 3	Gestraald
Contourcode aansluiting 2	Overig
Max. bedrijfsdruk bij max. medium temperatuur	70 bar
Hoofdkleur fitting	Grijs
Met aansluitingsindicator	nee
Max. mediumtemperatuur (continu)	70 °C
Afgedopt	ja
Met pakkingen	ja
Aansluiting 3	Persmof
Gastec QA	nee
KIWA-keur	ja
Met aftapper	nee
Met ontluchter	nee
Druktrap klasse flens	Overig
Met stootnok/-rand	ja
Norm flens	Overig
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	nee
Max. werkdruk bij 20°C	10 bar
Mediumtemperatuur (continu)	0-70 °C
Met thermische isolatie	nee
Systeemgebonden	ja
Materiaal aansluiting 1	Messing
Materiaal aansluiting 2	Messing
Kwaliteitsklasse aansluiting 1	CuZn39Pb3 (CW617N)
Kwaliteitsklasse aansluiting 2	CuZn39Pb3 (CW617N)
Meerdelig	ja
DIN-CERTCO certificaat	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	ja
DVGW-keur voor water	ja
KOMO-keur	ja
Gastec QA - KE 214 (H2)	nee
Type goedkeuring volgens BBR / EKS	nee

	16x1/2"x16 Pers X Bi	20x1/2"x20 Pers X Bi	20x3/4"x20 Pers X Bi	26x1/2"x26 Pers X Bi	26x3/4"x26 Pers X Bi	32x1/2"x32 Pers X Bi	32x5/4"x32 Pers X Bi	40x3/4"x40 Pers X Bi	63x3/4"x50mm Pers X Bi
Sleutelwijdte	24 mm	24 mm	27 mm	27 mm	27 mm	32 mm	37 mm	32 mm	47 mm
Ringstijfheidsklasse	SN12	Overig	Overig	SN20	SN20	Overig	Overig	Overig	Overig
Contourcode aansluiting 1	TH/U	TH/U	TH/U	TH	TH	TH/U	TH/U	TH/U	TH/U
Contourcode aansluiting 3	TH/U	TH/U	TH/U	TH	TH	TH/U	TH/U	TH/U	TH/U
Wanddikte aansluitleiding, aansluiting 1	2 mm	2 mm	2 mm	3 mm	3 mm	3 mm	3 mm	3.5 mm	4.5 mm
Wanddikte aansluitleiding, aansluiting 3	2 mm	2 mm	2 mm	3 mm	3 mm	3 mm	3 mm	3.5 mm	4.5 mm
Nom. diameter aansluiting 2	1/2" (15)	1/2" (15)	3/4" (20)	1/2" (15)	3/4" (20)	1/2" (15)	1 1/4" (32)	3/4" (20)	3/4" (20)
Nom. diameter aansluiting 3	DN 12	DN 15	DN 15	DN 20	DN 20	DN 25	DN 25	DN 32	DN 50
Uitwendige buisdiameter aansluiting 1	16 mm	20 mm	20 mm	26 mm	26 mm	32 mm	32 mm	40 mm	63 mm
Uitwendige buisdiameter aansluiting 2	12.7 mm	12.7 mm	19.05 mm	12.7 mm	19.05 mm	12.7 mm	31.75 mm	19.05 mm	19.05 mm
Uitwendige buisdiameter aansluiting 3	16 mm	20 mm	20 mm	26 mm	26 mm	32 mm	32 mm	40 mm	63 mm
Lengte aansluiting 1	48 mm	48 mm	55 mm	51 mm	51 mm	60 mm	66 mm	71 mm	108 mm
Lengte aansluiting 2	34 mm	34 mm	42 mm	38 mm	42 mm	40 mm	56 mm	44 mm	58 mm
Werkende lengte aansluiting 1	24 mm	24 mm	27 mm	27 mm	31 mm	32 mm	37 mm	32 mm	47 mm
Werkende lengte aansluiting 2	20 mm	20 mm	27 mm	25 mm	27 mm	27 mm	36 mm	29 mm	42 mm
Lengte aansluiting 3	48 mm	48 mm	55 mm	51 mm	51 mm	60 mm	66 mm	71 mm	108 mm
Werkende lengte aansluiting 3	24 mm	24 mm	31 mm	31 mm	31 mm	32 mm	37 mm	32 mm	47 mm
Wanddikte aansluiting 3	2 mm	2 mm	2 mm	3 mm	3 mm	3 mm	3 mm	3.5 mm	4.5 mm
Wanddikte aansluiting 1	2 mm	2 mm	2 mm	3 mm	3 mm	3 mm	3 mm	3.5 mm	4.5 mm
Sleutelwijdte wartel	24 mm	24 mm	27 mm	27 mm	27 mm	32 mm	37 mm	32 mm	47 mm
Nom. diameter aansluiting 1	DN 12	DN 15	DN 15	DN 20	DN 20	DN 25	DN 25	DN 32	DN 50

Onderdelen

Skinpr.2.0 T-stuk 20x1/2"x20 Pers X Bi
