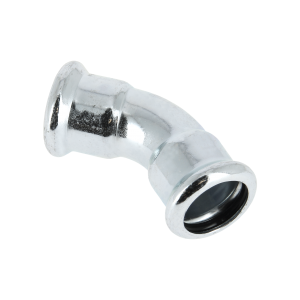

Steel-press Bocht 45gr.42x42mm

Maak uw keuze

Merk	BONFIX
Model	1-delig
Vorm	Bocht
Aansluiting 1	Persmof
Aansluiting 2	Persmof
Oppervlaktebescherming aansluiting 1	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Contourcode aansluiting 1	M
Contourcode aansluiting 2	M
Max. bedrijfsdruk bij max. medium temperatuur	16 bar
Hoofdkleur fitting	Overig
Met aansluitingsindicator	nee
Max. mediumtemperatuur (continu)	120 °C
Afgedopt	nee
Met pakkingen	nee
Excentrisch	nee
Min. mediumtemperatuur (continu)	-30 °C
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	nee
Max. werkdruk bij 20°C	16 bar
Mediumtemperatuur (continu)	-30-120 °C
Met thermische isolatie	nee
Hoge treksterkte	ja
Systeemgebonden	nee
Contourcode	M
Materiaal aansluiting 1	Staal
Materiaal aansluiting 2	Staal
Kwaliteitsklasse aansluiting 1	Overig
Kwaliteitsklasse aansluiting 2	Overig
DVGW-keur	nee
DIN-CERTCO certificaat	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
Gecertificeerd volgens NF 545	nee
KIWA-keur	nee
Gastec QA	nee
KOMO-keur	nee
Type goedkeuring volgens BBR / EKS	nee

	45gr.12x12mm	45gr.15x15mm	45gr.22x22mm 300620	45gr.28x28mm	45gr.35x35mm	45gr.42x42mm	90gr.12x12mm	90gr.15x15mm	90gr.22x22mm	90gr.28x28mm	90gr.35x35mm	90gr.42x42mm
Lengte	43.82 mm	50 mm	70 mm	82 mm	113.6 mm	134 mm	61.4 mm	71.6 mm	99 mm	120 mm	164 mm	204 mm
Bochthoek	45 °	45 °	45 °	45 °	45 °	45 °	90 °	90 °	90 °	90 °	90 °	90 °
Nom. diameter aansluiting 2	DN 10	DN 12	DN 20	DN 25	DN 32	DN 40	DN 10	DN 12	DN 20	DN 25	DN 32	DN 40
Uitwendige buisdiameter aansluiting 1	12 mm	15 mm	22 mm	28 mm	35 mm	42 mm	12 mm	15 mm	22 mm	28 mm	35 mm	42 mm
Uitwendige buisdiameter aansluiting 2	12 mm	15 mm	22 mm	28 mm	35 mm	42 mm	12 mm	15 mm	22 mm	28 mm	35 mm	42 mm
Lengte aansluiting 1	21.91 mm	25 mm	35 mm	41 mm	56.8 mm	67 mm	30.7 mm	35.8 mm	49.5 mm	60 mm	82 mm	102 mm
Lengte aansluiting 2	21.91 mm	25 mm	35 mm	41 mm	56.8 mm	67 mm	30.7 mm	35.8 mm	49.5 mm	60 mm	82 mm	102 mm
Werkende lengte aansluiting 1	5.91 mm	7 mm	11 mm	14 mm	24.8 mm	29 mm	14.7 mm	17.8 mm	25.5 mm	33 mm	50 mm	64 mm
Werkende lengte aansluiting 2	5.91 mm	7 mm	11 mm	14 mm	24.8 mm	29 mm	14.7 mm	17.8 mm	25.5 mm	33 mm	50 mm	64 mm
Nom. diameter aansluiting 1	DN 10	DN 12	DN 20	DN 25	DN 32	DN 40	DN 10	DN 12	DN 20	DN 25	DN 32	DN 40
