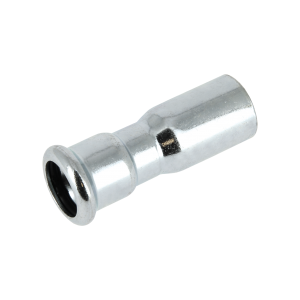

Steel-press Insteekverloop 35x22mm
| Titel |
Steel-press Insteekverloop 35x22mm |
| Artikelnummer |
A1095142 |
| Fabrikantnummer |
300326 |
| EAN code |
08717845009090 |
| Model | 1-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
|---|
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
|---|
| Contourcode aansluiting 2 | M |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Excentrisch | nee |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Verlopend | ja |
|---|
| Met thermische isolatie | nee |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Staal |
|---|
| Materiaal aansluiting 2 | Staal |
|---|
| DVGW-keur | nee |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| KIWA-keur | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | nee |
|---|
| | 15x12mm | 22x12mm | 22x15mm 300310 | 28x15mm | 28x22mm 300320 | 35x22mm | 35x28mm | 42x22mm | 42x28mm | 42x35mm |
|---|
| Merk | BONFIX | GEBERIT | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX |
|---|
| Aansluiting 1 | Insteek (push-fitting) | Schuifeind | Insteek (push-fitting) | Insteek (push-fitting) | Insteek (push-fitting) | Insteek (push-fitting) | Insteek (push-fitting) | Insteek (push-fitting) | Insteek (push-fitting) | Insteek (push-fitting) |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar | | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
|---|
| Met aansluitingsindicator | nee | | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C |
|---|
| Afgedopt | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Met pakkingen | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Min. mediumtemperatuur (continu) | -30 °C | | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | CIIR | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Max. werkdruk bij 20°C | 16 bar | | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
|---|
| Mediumtemperatuur (continu) | -30-120 °C | | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C |
|---|
| Systeemgebonden | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig | St 34.2 (1.0034) | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig | St 34.2 (1.0034) | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig |
|---|
| Met TUV goedkeuring | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Gecertificeerd volgens NF 545 | nee | | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee | | nee | nee | nee | nee | nee | nee | nee | nee |
|---|
| Lengte | | 45 mm | | | | | | | | |
|---|
| Oppervlaktebehandeling aansluiting 1 | | Onbehandeld | | | | | | | | |
|---|
| Oppervlaktebehandeling aansluiting 2 | | Onbehandeld | | | | | | | | |
|---|
| Nom. diameter aansluiting 2 | | DN 10 | | | | | | | | |
|---|
| Uitwendige buisdiameter aansluiting 1 | | 18 mm | | | | | | | | |
|---|
| Uitwendige buisdiameter aansluiting 2 | | 12 mm | | | | | | | | |
|---|
| Lengte aansluiting 1 | | 22 mm | | | | | | | | |
|---|
| Lengte aansluiting 2 | | 23 mm | | | | | | | | |
|---|
| Werkende lengte aansluiting 1 | | 11 mm | | | | | | | | |
|---|
| Werkende lengte aansluiting 2 | | 34 mm | | | | | | | | |
|---|
| Nom. diameter aansluiting 1 | | DN 15 | | | | | | | | |
|---|
| Hoge treksterkte | | ja | | | | | | | | |
|---|
| Gastec QA - KE 214 (H2) | | nee | | | | | | | | |
|---|
