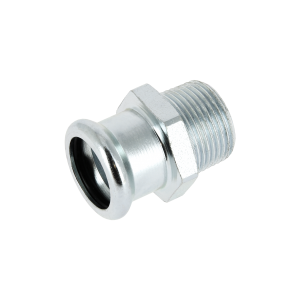

Steel-press Puntstuk 3/4"x15mm
| Titel |
Steel-press Puntstuk 3/4"x15mm |
| Artikelnummer |
A1095268 |
| Fabrikantnummer |
300935 |
| EAN code |
08717845006495 |
| Merk | BONFIX |
|---|
| Model | 1-delig |
|---|
| Aansluiting 2 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Contourcode aansluiting 2 | M |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Met aansluitingsindicator | nee |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Min. mediumtemperatuur (continu) | -30 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Mediumtemperatuur (continu) | -30-120 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | nee |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Staal |
|---|
| Materiaal aansluiting 2 | Staal |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | Overig |
|---|
| DVGW-keur | nee |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| KIWA-keur | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 1"x22mm | 1"x28mm | 1/2"x15mm | 1/2"x22mm | 3/4"x15mm | 3/4"x22mm | 3/4"x22mm haaks | 3/4"x28mm | 3/8"x12mm | 3/8"x15mm | 5/4"x35mm |
|---|
| Vorm | Recht | Recht | Recht | Recht | Recht | Recht | Knie | Recht | Recht | Recht | Recht |
|---|
| Aansluiting 1 | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Nom. diameter aansluiting 2 | DN 20 | DN 25 | DN 12 | DN 20 | DN 12 | DN 20 | DN 20 | DN 25 | DN 10 | DN 12 | DN 32 |
|---|
| Uitwendige buisdiameter aansluiting 1 | 33.249 mm | 33.249 mm | 20.955 mm | 20.955 mm | 26.441 mm | 26.441 mm | 26.441 mm | 26.441 mm | 16.662 mm | 16.662 mm | 41.91 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 22 mm | 28 mm | 15 mm | 22 mm | 15 mm | 22 mm | 22 mm | 28 mm | 12 mm | 15 mm | 35 mm |
|---|
| Nom. diameter aansluiting 1 | 1" (25) | 1" (25) | 1/2" (15) | 1/2" (15) | 3/4" (20) | 3/4" (20) | 3/4" (20) | 3/4" (20) | 3/8" (10) | 3/8" (10) | 1 1/4" (32) |
|---|
| Bochthoek | | | | | | | 90 ° | | | | |
|---|
