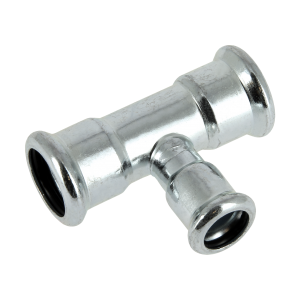

Steel-press T-stuk 12x15x12mm

Maak uw keuze

Details

Titel	Steel-press T-stuk 12x15x12mm
Artikelnummer	A1095380
Fabrikantnummer	301905
EAN code	08717845007584

Fabrikant informatie

Merk	BONFIX
Model	T-stuk
Aansluiting 1	Persmof
Hoek	90 °
Stromende uitvoering (met binnenradius)	nee
Oppervlaktebescherming aansluiting 1	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Materiaal aansluiting 3	Staal
Kwaliteitsklasse aansluiting 3	Overig
Oppervlaktebescherming aansluiting 3	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 3	Onbehandeld
Contourcode aansluiting 1	M
Contourcode aansluiting 3	M
Max. bedrijfsdruk bij max. medium temperatuur	16 bar
Hoofdkleur fitting	Overig
Met aansluitingsindicator	nee
Max. mediumtemperatuur (continu)	120 °C
Afgedopt	nee
Met pakkingen	nee
Aansluiting 3	Persmof
Min. mediumtemperatuur (continu)	-30 °C
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Max. werkdruk bij 20°C	16 bar
Mediumtemperatuur (continu)	-30-120 °C
Met thermische isolatie	nee
Hoge treksterkte	ja
Systeemgebonden	nee
Contourcode	M
Materiaal aansluiting 1	Staal
Materiaal aansluiting 2	Staal
Kwaliteitsklasse aansluiting 1	Overig
Kwaliteitsklasse aansluiting 2	Overig
Meerdelig	nee
DVGW-keur	nee
DIN-CERTCO certificaat	nee
Met TUV goedkeuring	nee
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
KIWA-keur	nee
Gastec QA	nee
KOMO-keur	nee
Type goedkeuring volgens BBR / EKS	nee

	12x12x12mm	12x15x12mm	15x1/2"bix15mm	15x12x15mm	15x15x15mm	15x22x15mm	22x1/2"bix22mm	22x12x22mm	22x15x15mm	22x15x22mm	22x22x15mm	22x22x22mm	28x1/2"bix28mm	28x15x28mm	28x22x22mm	28x22x28mm	28x28x22mm	28x28x28mm	28x3/4"bix28mm	35x1/2"bix35mm	35x15x35mm	35x22x35mm	35x28x35mm	35x3/4"bix35mm	35x35x35mm	42x1/2"bix42mm	42x22x42mm	42x28x42mm	42x3/4"bix42mm	42x35x42mm	42x42x42mm	vergroot 22 x 28 x 22
Aansluiting 2	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof
Contourcode aansluiting 2	M	M		M	M	M		M	M	M	M	M		M	M	M	M	M			M	M	M		M		M	M		M	M	M
Nom. diameter aansluiting 2	DN 10	DN 12	1/2" (15)	DN 10	DN 12	DN 20	1/2" (15)	DN 10	DN 12	DN 12	DN 20	DN 20	1/2" (15)	DN 12	DN 20	DN 20	DN 25	DN 25	3/4" (20)	1/2" (15)	DN 12	DN 20	DN 25	3/4" (20)	DN 32	1/2" (15)	DN 20	DN 25	3/4" (20)	DN 32	DN 40	DN 25
Nom. diameter aansluiting 3	DN 10	DN 10	DN 12	DN 12	DN 12	DN 12	DN 20	DN 20	DN 12	DN 20	DN 12	DN 20	DN 25	DN 25	DN 20	DN 25	DN 20	DN 25	DN 25	DN 32	DN 32	DN 32	DN 32	DN 32	DN 32	DN 40	DN 40	DN 40	DN 40	DN 40	DN 40	DN 20
Uitwendige buisdiameter aansluiting 1	12 mm	12 mm	15 mm	15 mm	15 mm	15 mm	22 mm	22 mm	22 mm	22 mm	22 mm	22 mm	28 mm	28 mm	28 mm	28 mm	28 mm	28 mm	28 mm	35 mm	35 mm	35 mm	35 mm	35 mm	35 mm	42 mm	42 mm	42 mm	42 mm	42 mm	42 mm	22 mm
Uitwendige buisdiameter aansluiting 2	12 mm	15 mm	18.631 mm	12 mm	15 mm	22 mm	18.631 mm	12 mm	15 mm	15 mm	22 mm	22 mm	18.631 mm	15 mm	22 mm	22 mm	28 mm	28 mm	24.117 mm	18.631 mm	15 mm	22 mm	28 mm	24.117 mm	35 mm	18.631 mm	22 mm	28 mm	24.117 mm	35 mm	42 mm	28 mm
Uitwendige buisdiameter aansluiting 3	12 mm	12 mm	15 mm	15 mm	15 mm	15 mm	22 mm	22 mm	15 mm	22 mm	15 mm	22 mm	28 mm	28 mm	22 mm	28 mm	22 mm	28 mm	28 mm	35 mm	35 mm	35 mm	35 mm	35 mm	35 mm	42 mm	42 mm	42 mm	42 mm	42 mm	42 mm	22 mm
Lengte aansluiting 1	30 mm		34 mm		34 mm		40 mm					40 mm	46 mm					46 mm	46 mm	59 mm				59 mm	59 mm	74 mm			74 mm		74 mm
Lengte aansluiting 2	30 mm		34 mm		34 mm		40 mm					40 mm	46 mm					46 mm	46 mm	59 mm				59 mm	59 mm	74 mm			74 mm		74 mm
Werkende lengte aansluiting 1	14 mm		16 mm		16 mm		16 mm					16 mm	19 mm					19 mm	19 mm	27 mm				27 mm	27 mm	36 mm			36 mm		36 mm
Werkende lengte aansluiting 2	14 mm		16 mm		16 mm		16 mm					16 mm	19 mm					19 mm	19 mm	27 mm				27 mm	27 mm	36 mm			36 mm		36 mm
Lengte aansluiting 3	30 mm		33 mm		34 mm		39 mm					40 mm	42 mm					46 mm	42 mm	45.5 mm				46 mm	59 mm	48 mm			48.5 mm		74 mm
Werkende lengte aansluiting 3	14 mm		20 mm		16 mm		26 mm					16 mm	29 mm					19 mm	27 mm	32.5 mm				31 mm	27 mm	35 mm			33.5 mm		36 mm
Verlopend	nee	ja	ja	ja	nee	ja	ja	ja	ja	ja	ja	nee	ja	ja	ja	ja	ja	nee	ja	ja	ja	ja	ja	ja	nee	ja	ja	ja	ja	ja	nee	ja
Nom. diameter aansluiting 1	DN 10	DN 10	DN 12	DN 12	DN 12	DN 12	DN 20	DN 20	DN 20	DN 20	DN 20	DN 20	DN 25	DN 25	DN 25	DN 25	DN 25	DN 25	DN 25	DN 32	DN 32	DN 32	DN 32	DN 32	DN 32	DN 40	DN 40	DN 40	DN 40	DN 40	DN 40	DN 20
