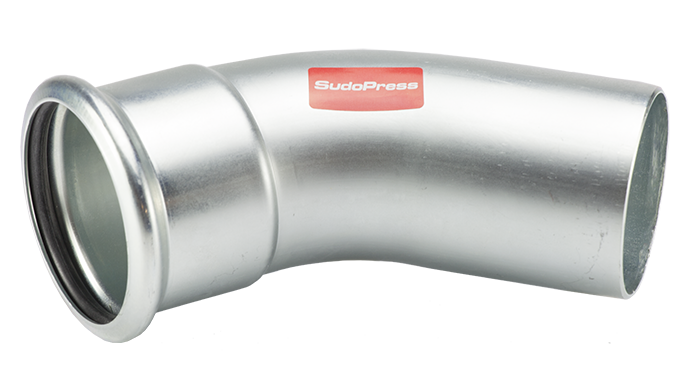

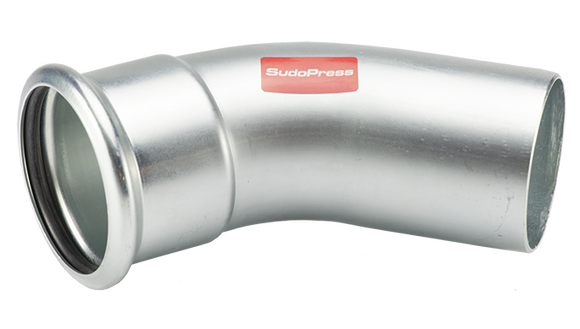

Titel | SudoPress C bocht 45gr 66,7x66,7 pers-in |
Artikelnummer | A2535300 |
Fabrikantnummer | 2535300 |
EAN code | 08711985323580 |
Merk | VSH |
---|---|
Hoofdkleur fitting | Grijs |
Afgedopt | nee |
Met pakkingen | nee |
Gastec QA | nee |
KIWA-keur | nee |
Met aftapper | nee |
Met ontluchter | nee |
FM keur | nee |
VdS keur | nee |
UL-keur | nee |
ULC keur | nee |
LPCB keur | nee |
Systeemgebonden | ja |
Materiaal aansluiting 1 | Staal |
Kwaliteitsklasse aansluiting 1 | St 34.2 (1.0034) |
DVGW-keur voor gas | nee |
DVGW-keur voor water | nee |
KOMO-keur | nee |
Gastec QA - KE 214 (H2) | nee |
bocht 45gr 108x108 2x pers. | bocht 45gr 108x108 pers-inst | bocht 45gr 66,7x66,7 2x pers | bocht 45gr 66,7x66,7 pers-in | bocht 45gr 76,1x76,1 2x pers | bocht 45gr 76,1x76,1 pers-in | bocht 45gr 88,9x88,9 2x pers | bocht 45gr 88,9x88,9 pers-in | bocht 90gr 108x108 2xpers 65 | bocht 90gr 108x108 pers-inst | bocht 90gr 28x1 pers x bi 65 | bocht 90gr 66,7x66,7 2xpers | bocht 90gr 66,7x66,7 pers-in | bocht 90gr 76,1x76,1 2xpers | bocht 90gr 76,1x76,1 pers-in | bocht 90gr 88,9x88,9 2xpers | bocht 90gr 88,9x88,9 pers-in | eindkopp. 108 6562831 SP8301 | eindkopp. 66,7 6562809 SP830 | eindkopp. 76,1 6562811 SP830 | eindkopp. 88,9 6562820 SP830 | flenskopp. 108 DN100 6562765 | flenskopp. 66,7 DN65 6562732 | flenskopp. 76,1 DN65 6562743 | flenskopp. 88,9 DN80 6562754 | kniekopp. 15x1/2 pers-bu 90g | kniekopp. 15x3/8 pers-bu 90g | kniekopp. 18x1/2 pers-bu 90g | kniekopp. 22x3/4 pers-bu 90g | laseind 80,5x76,1 NG 2x inst | laseind 94,9x88,9 NG 2x inst | overgang 22x1/2 pers-bi 6563 | overgang 35x1 pers-bi 656302 | overgang 35x1 pers-bu 656300 | overgang 42x1.1/2 pers-bi 65 | overgang 54x2 pers-bi 656304 | overgang 66,7x2.1/2 pers-bu | overgang 76,1x2.1/2 pers-bu | overgang 88,9x3 pers-bu 6562 | oversch.kopp. 108x108 2x per | oversch.kopp. 66,7x66,7 2x p | oversch.kopp. 76,1x76,1 2x p | oversch.kopp. 88,9x88,9 2x p | re.koppeling 108x108 2x pers | re.koppeling 66,7x66,7 2x pe | re.koppeling 76,1x76,1 2x pe | re.koppeling 88,9x88,9 2x pe | T-stuk 108x108x108 3x pers 6 | T-stuk 108x3/4x108 pers-bi-p | T-stuk 108x42x108 3x pers 65 | T-stuk 108x54x108 3x pers 65 | T-stuk 108x76,1x108 3x pers | T-stuk 108x88,9x108 3x pers | T-stuk 54x3/4x54 pers-bi-per | T-stuk 66,7x3/4x66,7 pers-bi | T-stuk 66,7x66,7x66,7 3x per | T-stuk 76,1x42x76,1 3x pers | T-stuk 76,1x54x76,1 3x pers | T-stuk 76,1x66,7x76,1 3x per | T-stuk 76,1x76,1x76,1 3x per | T-stuk 76x3/4x76 pers-bi-per | T-stuk 88,9x3/4x88,9 pers-bi | T-stuk 88,9x42x88,9 3x pers | T-stuk 88,9x54x88,9 3x pers | T-stuk 88,9x66,7x88,9 3x per | T-stuk 88,9x76x88,9 3x pers | T-stuk 88,9x88,9x88,9 3x per | verloop 42x76,1 pers-insteek | verloop 54x66,7 pers-insteek | verloop 54x76,1 pers-insteek | verloop 54x88,9 pers-insteek | verloop 66,7x108 pers-instee | verloop 66,7x76,1 pers-inste | verloop 66,7x88,9 pers-inste | verloop 76,1x108 pers-instee | verloop 76,1x88,9 pers-inste | verloop 88,9x108 pers-instee | wartel 35x1.1/2bi 6563051 SP | wartel 42x1.3/4bi 6563062 SP | |
Model | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | ||||
Vorm | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Recht | Recht | Recht | Recht | Bocht | Bocht | Bocht | Bocht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | ||||||||||||||||||||||||
Aansluiting 1 | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Soldeereind | Soldeereind | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Soldeereind | Persmof | Persmof |
Aansluiting 2 | Persmof | Soldeereind | Persmof | Soldeereind | Persmof | Soldeereind | Persmof | Soldeereind | Persmof | Soldeereind | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Persmof | Soldeereind | Persmof | Soldeereind | Persmof | Soldeereind | Flens | Flens | Flens | Flens | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Lasaansluiting | Lasaansluiting | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Persmof | Persmof | Persmof | Persmof | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Persmof | Persmof | Persmof | Persmof | Persmof | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Wartelmoer | Wartelmoer | ||||
Lengte | 285 mm | 289 mm | 196 mm | 199 mm | 206 mm | 209 mm | 237 mm | 240 mm | 282 mm | 270 mm | 86 mm | 186 mm | 178 mm | 202 mm | 193 mm | 233 mm | 223 mm | 114 mm | 89 mm | 112 mm | 118 mm | 54 mm | 54 mm | 55 mm | 61 mm | 230 mm | 230 mm | 38 mm | 47 mm | 53 mm | 60 mm | 69 mm | 90 mm | 119 mm | 132 mm | 301 mm | 198 mm | 230 mm | 261 mm | 171 mm | 119 mm | 126 mm | 143 mm | 153 mm | 127 mm | 147 mm | 162 mm | 186 mm | 139 mm | 156 mm | 188 mm | 158 mm | 186 mm | 51 mm | 58 mm | ||||||||||||||||||||||||
Bochthoek | 45 ° | 45 ° | 45 ° | 45 ° | 45 ° | 45 ° | 45 ° | 45 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Onbehandeld | Onbehandeld | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt |
Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Onbehandeld | Onbehandeld | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | ||||
Contourcode aansluiting 1 | M | M | M | M | M | M | M | M | M | M | V | M | M | M | M | M | M | M | M | M | M | V | V | V | V | V | V | V | V | V | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | V | M | M | M | M | M | M | M | M | M | M | M | M | M | V | V | ||||||||||||||||
Contourcode aansluiting 2 | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | V | V | M | M | M | V | V | M | M | V | V | M | M | M | V | V | V | V | M | M | M | M | M | M | ||||||||||||||||||||||||||||||||||||||
Met aansluitingsindicator | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | ja | ja | ja | nee | nee | ja | ja | ja | ja | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | ja |
Druktrap klasse flens (PN) | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | ||||||||||||||||||||||||
Max. mediumtemperatuur (continu) | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 110 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 110 °C | 110 °C | 110 °C | 110 °C | 135 °C | 135 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 110 °C | 110 °C | 135 °C | 135 °C | 110 °C | 135 °C | 135 °C | 110 °C | 110 °C | 135 °C | 135 °C | 135 °C | 135 °C | 110 °C | 110 °C | 135 °C | 135 °C | 135 °C | 110 °C | 110 °C | 110 °C | 110 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 135 °C | 110 °C | 110 °C |
Bochtstraal | 130 mm | 130 mm | 80 mm | 80 mm | 92 mm | 92 mm | 107 mm | 107 mm | 130 mm | 130 mm | 34 mm | 80 mm | 80 mm | 92 mm | 92 mm | 107 mm | 107 mm | 7.5 mm | 7.5 mm | 9 mm | 11 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nom. diameter aansluiting 2 | DN 100 | DN 100 | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | DN 80 | DN 100 | DN 100 | 1" (25) | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | DN 80 | DN 100 | DN 65 | DN 65 | DN 80 | 1/2" (15) | 3/8" (10) | 1/2" (15) | 3/4" (20) | DN 65 | DN 80 | 1/2" (15) | 1" (25) | 1" (25) | 1 1/2" (40) | 2" (50) | 2 1/2" (65) | 2 1/2" (65) | 3" (80) | DN 100 | DN 65 | DN 65 | DN 80 | DN 100 | DN 65 | DN 65 | DN 80 | DN 100 | 3/4" (20) | DN 40 | DN 50 | DN 65 | DN 65 | 3/4" (20) | 3/4" (20) | DN 65 | DN 40 | DN 50 | DN 65 | DN 65 | 3/4" (20) | 3/4" (20) | DN 40 | DN 50 | DN 65 | DN 65 | DN 80 | DN 40 | DN 50 | DN 50 | DN 50 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | 1 1/2" (40) | 1 3/4" | ||||
Excentrisch | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ||||||||||||||||||||||||
Min. mediumtemperatuur (continu) | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -20 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -20 °C | -20 °C | -20 °C | -20 °C | -35 °C | -35 °C | -20 °C | -20 °C | -20 °C | -20 °C | -20 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -20 °C | -20 °C | -35 °C | -35 °C | -20 °C | -35 °C | -35 °C | -20 °C | -20 °C | -35 °C | -35 °C | -35 °C | -35 °C | -20 °C | -20 °C | -35 °C | -35 °C | -35 °C | -20 °C | -20 °C | -20 °C | -20 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -35 °C | -20 °C | -20 °C |
Uitwendige buisdiameter aansluiting 1 | 108 mm | 108 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 88.9 mm | 88.9 mm | 108 mm | 108 mm | 28 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 88.9 mm | 88.9 mm | 108 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 66.7 mm | 76.1 mm | 88.9 mm | 15 mm | 15 mm | 18 mm | 22 mm | 76.1 mm | 88.9 mm | 22 mm | 35 mm | 35 mm | 42 mm | 54 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 108 mm | 108 mm | 108 mm | 108 mm | 108 mm | 54 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 76.1 mm | 76.1 mm | 76.1 mm | 88.9 mm | 88.9 mm | 88.9 mm | 88.9 mm | 88.9 mm | 88.9 mm | 76.1 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 76.1 mm | 88.9 mm | 108 mm | 88.9 mm | 108 mm | 35 mm | 42 mm |
Uitwendige buisdiameter aansluiting 2 | 108 mm | 108 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 88.9 mm | 88.9 mm | 108 mm | 108 mm | 33.7 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 88.9 mm | 88.9 mm | 21.3 mm | 17.2 mm | 21.3 mm | 26.9 mm | 80.5 mm | 94.9 mm | 21.3 mm | 33.7 mm | 33.7 mm | 48.3 mm | 60.3 mm | 76.1 mm | 76.1 mm | 88.9 mm | 108 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 66.7 mm | 76.1 mm | 88.9 mm | 108 mm | 26.9 mm | 42 mm | 54 mm | 76.1 mm | 76.1 mm | 26.9 mm | 26.9 mm | 66.7 mm | 42 mm | 54 mm | 66.7 mm | 76.1 mm | 26.9 mm | 26.9 mm | 42 mm | 54 mm | 66.7 mm | 76.1 mm | 88.9 mm | 42 mm | 54 mm | 54 mm | 54 mm | 66.7 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 88.9 mm | 48.3 mm | 54 mm | ||||||||
Druktrap klasse flens | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | PN 16 | ||||
Lengte aansluiting 1 | 139.4 mm | 139.4 mm | 97.6 mm | 97.6 mm | 101.3 mm | 101.3 mm | 116 mm | 116 mm | 215.5 mm | 215.5 mm | 63 mm | 144.5 mm | 144.5 mm | 155.2 mm | 155.2 mm | 178.6 mm | 178.6 mm | 96.5 mm | 60 mm | 63.7 mm | 72.1 mm | 93.7 mm | 71 mm | 93.7 mm | 97.7 mm | 44 mm | 44 mm | 45 mm | 48 mm | 100 mm | 115 mm | 23 mm | 25 mm | 28 mm | 38 mm | 43 mm | 50 mm | 55 mm | 63 mm | 150.5 mm | 99 mm | 115.2 mm | 130.6 mm | 85.5 mm | 59.6 mm | 63.2 mm | 71.6 mm | 155 mm | 155 mm | 155 mm | 155 mm | 155 mm | 155 mm | 79 mm | 98.5 mm | 99 mm | 115 mm | 115 mm | 126 mm | 115 mm | 115 mm | 130 mm | 130 mm | 130 mm | 128 mm | 130 mm | 130 mm | 97 mm | 72 mm | 86 mm | 101 mm | 121.5 mm | 74.5 mm | 91.6 mm | 120 mm | 90 mm | 109.8 mm | 40 mm | 47 mm |
Lengte aansluiting 2 | 139.4 mm | 156.9 mm | 97.6 mm | 110.1 mm | 101.3 mm | 114.1 mm | 116 mm | 130.3 mm | 215.5 mm | 233 mm | 76 mm | 144.5 mm | 157 mm | 155.2 mm | 168 mm | 178.6 mm | 193 mm | 18 mm | 16 mm | 16 mm | 18 mm | 21 mm | 20 mm | 22 mm | 24 mm | 130 mm | 115 mm | 15 mm | 22 mm | 25 mm | 22 mm | 26 mm | 40 mm | 64 mm | 69 mm | 150.5 mm | 99 mm | 115.2 mm | 130.6 mm | 85.5 mm | 59.6 mm | 63.2 mm | 71.6 mm | 153 mm | 94 mm | 122 mm | 135 mm | 128 mm | 137 mm | 43 mm | 64.5 mm | 101 mm | 104 mm | 117 mm | 105 mm | 110 mm | 82 mm | 84 mm | 112 mm | 124 mm | 112 mm | 117 mm | 128 mm | 57 mm | 55 mm | 62 mm | 61 mm | 64.5 mm | 64.1 mm | 64.5 mm | 68 mm | 68 mm | 76.6 mm | 11 mm | 11 mm | ||||
Werkende lengte aansluiting 1 | 62.4 mm | 62.4 mm | 47.6 mm | 47.6 mm | 46.3 mm | 46.3 mm | 53 mm | 53 mm | 138.5 mm | 138.5 mm | 29 mm | 94.5 mm | 94.5 mm | 100.2 mm | 100.2 mm | 115.6 mm | 115.6 mm | 19.5 mm | 10 mm | 8.7 mm | 9.1 mm | 16.7 mm | 21 mm | 38.7 mm | 34.7 mm | 22 mm | 22 mm | 23 mm | 25 mm | 3 mm | 2 mm | 2 mm | 8.5 mm | 9.6 mm | 8.2 mm | 8.6 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 38 mm | 48.5 mm | 49 mm | 60 mm | 60 mm | 71 mm | 60 mm | 60 mm | 67 mm | 67 mm | 67 mm | 65 mm | 67 mm | 67 mm | 15 mm | 11 mm | |||||||||||||||||||||
Werkende lengte aansluiting 2 | 62.4 mm | 47.6 mm | 46.3 mm | 53 mm | 138.5 mm | 57 mm | 94.5 mm | 100.2 mm | 115.6 mm | 20 mm | 18 mm | 18 mm | 20 mm | 9 mm | 8 mm | 8 mm | 8.5 mm | 9.6 mm | 8.2 mm | 8.6 mm | 76 mm | 77.5 mm | 86 mm | 94 mm | 73 mm | 82 mm | 41 mm | 61.5 mm | 51 mm | 68 mm | 76 mm | 55 mm | 55 mm | 65.5 mm | 67.5 mm | 76 mm | 83 mm | 62 mm | 62 mm | 65 mm | 21 mm | 14 mm | 21 mm | 20 mm | 14.5 mm | 14.1 mm | 14.5 mm | 13 mm | 13 mm | 13.6 mm | 2 mm | 2 mm | |||||||||||||||||||||||||||
Met stootnok/-rand | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | nee | nee | nee | nee | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ||||
Wanddikte aansluiting 1 | 2 mm | 2 mm | 1.8 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1.5 mm | 1.8 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 1.3 mm | 1.3 mm | 1.3 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.5 mm | 1.7 mm | 1.7 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1.7 mm | 1.8 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1.5 mm | 1.7 mm | ||||||||||||
Wanddikte aansluiting 2 | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 1.7 mm | 1.7 mm | 2 mm | 2 mm | 1.8 mm | 1.7 mm | 1.7 mm | 1.8 mm | 2 mm | 1.7 mm | 1.7 mm | 1.8 mm | 2 mm | 2 mm | 1.7 mm | 1.7 mm | 1.7 mm | 1.7 mm | 1.8 mm | 1.8 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | ||||||||||||||||||||||||||||||||||||||
Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | ||
Verlopend | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | nee | nee | nee | nee | nee | ja | ja | ja | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | ja | ja | ja | ja | ja | ja | nee | ja | ja | ja | nee | ja | ja | ja | ja | ja | ja | nee | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | nee | ||||
Max. werkdruk bij 20°C | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | ||
Mediumtemperatuur (continu) | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -20-110 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C | -20-110 °C | -20-110 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C | -20-110 °C | -20-110 °C | -20-110 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C | -35-135 °C | -35-135 °C | -20-110 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C | -35-135 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C | -20-110 °C | -20-110 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -35-135 °C | -20-110 °C | -20-110 °C |
Nom. diameter aansluiting 1 | DN 100 | DN 100 | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | DN 80 | DN 100 | DN 100 | DN 25 | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | DN 80 | DN 100 | DN 65 | DN 65 | DN 80 | DN 100 | DN 65 | DN 65 | DN 80 | DN 12 | DN 12 | DN 15 | DN 20 | DN 65 | DN 80 | DN 20 | DN 32 | DN 32 | DN 40 | DN 50 | DN 65 | DN 65 | DN 80 | DN 100 | DN 65 | DN 65 | DN 80 | DN 100 | DN 65 | DN 65 | DN 80 | DN 100 | DN 100 | DN 100 | DN 100 | DN 100 | DN 100 | DN 50 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | DN 80 | DN 80 | DN 80 | DN 80 | DN 80 | DN 65 | DN 65 | DN 65 | DN 80 | DN 100 | DN 65 | DN 80 | DN 100 | DN 80 | DN 100 | DN 32 | DN 40 |
Hoge treksterkte | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ||||
Contourcode | M | M | M | M | M | M | M | M | M | M | V | M | M | M | M | M | M | M | M | M | M | M | M | M | M | V | V | V | V | V | V | V | V | V | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | M | V | M | M | M | M | M | M | M | M | M | M | M | M | M | V | V | V | V | M | M | M | M | M | M | V | V | ||
Materiaal aansluiting 2 | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | ||||
Kwaliteitsklasse aansluiting 2 | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | ||||
Gecertificeerd volgens NF 545 | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ||||||||||||||||||||||||
Met thermische isolatie | nee | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Norm flens | DIN | DIN | DIN | DIN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oppervlaktebehandeling aansluiting 1 | Onbehandeld | Onbehandeld | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oppervlaktebehandeling aansluiting 2 | Onbehandeld | Onbehandeld | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hoek | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Materiaal aansluiting 3 | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | Staal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kwaliteitsklasse aansluiting 3 | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | St 34.2 (1.0034) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oppervlaktebescherming aansluiting 3 | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | Elektrolytisch verzinkt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Contourcode aansluiting 3 | M | M | M | M | M | M | V | M | M | M | M | M | M | M | M | M | M | M | M | M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nom. diameter aansluiting 3 | DN 100 | DN 100 | DN 100 | DN 100 | DN 100 | DN 100 | DN 50 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 65 | DN 80 | DN 80 | DN 80 | DN 80 | DN 80 | DN 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aansluiting 3 | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uitwendige buisdiameter aansluiting 3 | 108 mm | 108 mm | 108 mm | 108 mm | 108 mm | 108 mm | 54 mm | 66.7 mm | 66.7 mm | 76.1 mm | 76.1 mm | 76.1 mm | 76.1 mm | 76.1 mm | 88.9 mm | 88.9 mm | 88.9 mm | 88.9 mm | 88.9 mm | 88.9 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lengte aansluiting 3 | 155 mm | 155 mm | 155 mm | 155 mm | 155 mm | 155 mm | 79 mm | 98.5 mm | 99 mm | 115 mm | 115 mm | 126 mm | 115 mm | 115 mm | 130 mm | 130 mm | 130 mm | 128 mm | 130 mm | 130 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Werkende lengte aansluiting 3 | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 38 mm | 48.5 mm | 49 mm | 60 mm | 60 mm | 71 mm | 60 mm | 60 mm | 67 mm | 67 mm | 67 mm | 65 mm | 67 mm | 67 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wanddikte aansluiting 3 | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1.7 mm | 1.8 mm | 1.8 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Meerdelig | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee |
