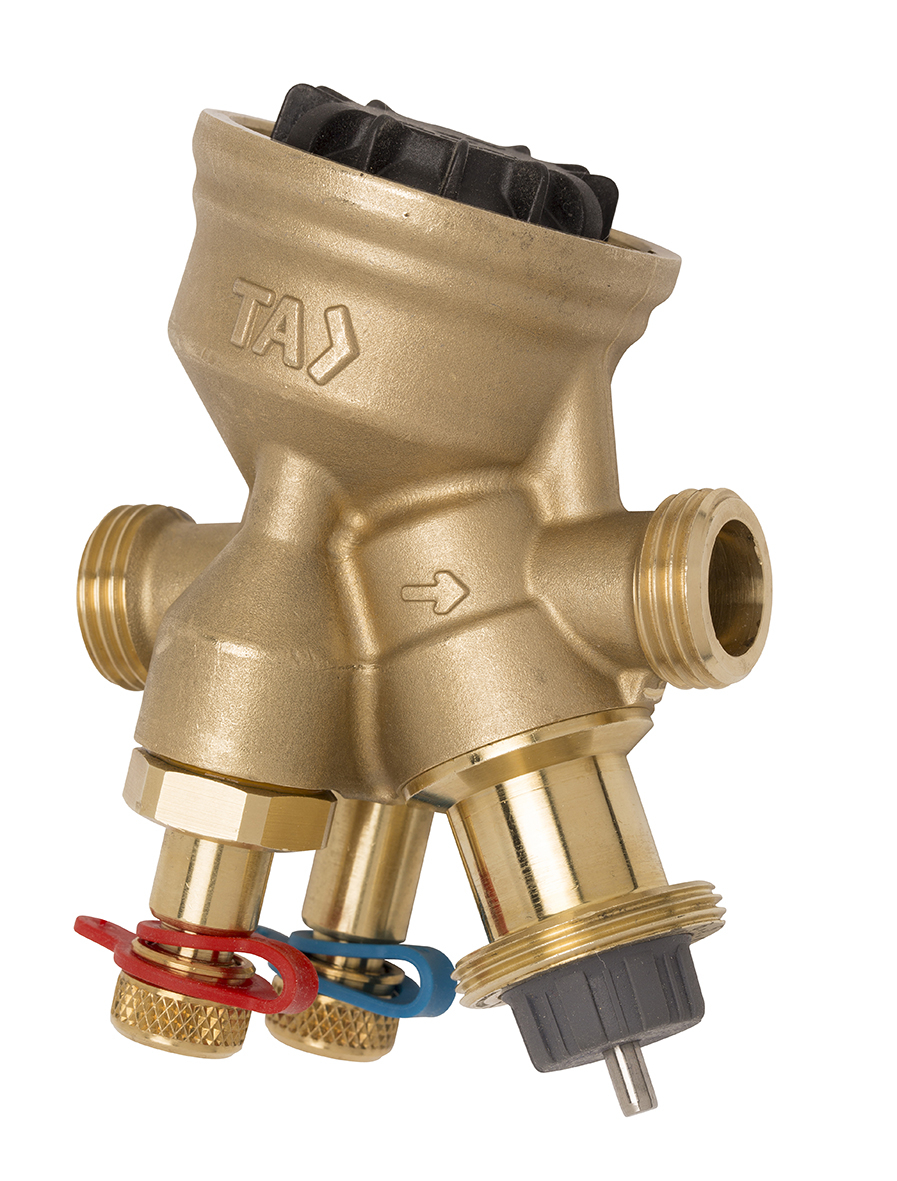

TA Compact-P afsluiter DN25 52 164-025
| Titel |
TA Compact-P afsluiter DN25 52 164-025 |
| Artikelnummer |
A3390983 |
| Fabrikantnummer |
9544998 |
| EAN code |
07318794013605 |
| Merk | TA |
|---|
| Model | Membraan |
|---|
| Materiaalkwaliteit | Ametal-C |
|---|
| Met vul- en aftapkraan | nee |
|---|
| Geschikt voor glycol | ja |
|---|
| Max. drukverschil | 400 kPa |
|---|
| Geschikt voor vloeistoffen | nee |
|---|
| Uitvoering drukcompensatie | Mechanisch |
|---|
| Instelmethode via NFC | nee |
|---|
| Instelmethode op product | ja |
|---|
| Instelmethode via hand programmeertool | nee |
|---|
| Instelmethode via PC-tool | nee |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 90 °C |
|---|
| Min. mediumtemperatuur (continu) | -10 °C |
|---|
| Aansluiting bedieningselement | M30 x 1,5 |
|---|
| Klepkarakteristiek | Lineair |
|---|
| Voorinstelling volumestroom | Met slagbegrenzer |
|---|
| Slaglengte | 4 mm |
|---|
| Materiaal behuizing | Ametal |
|---|
| Met meetnippels | ja |
|---|
| Aansluitingen | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| | DN10 52 164-010 | DN15 52 164-015 | DN20 52 164-020 | DN25 52 164-025 | DN32 52 164-032 |
|---|
| Hoogte | 110 mm | 110 mm | 119 mm | 125 mm | 139 mm |
|---|
| Lengte | 74 mm | 74 mm | 85 mm | 93 mm | 112 mm |
|---|
| Volumestroom | 0.02-0.12 m³/h | 0.09-0.47 m³/h | 0.21-1.15 m³/h | 0.37-2.15 m³/h | 0.8-3.7 m³/h |
|---|
| Uitwendige buisdiameter | 17.1 mm | 21.3 mm | 26.7 mm | 33.4 mm | 42.2 mm |
|---|
| Werkende lengte | 74 mm | 74 mm | 85 mm | 93 mm | 112 mm |
|---|
| Min. drukverschil | 15 kPa | 15 kPa | 15 kPa | 23 kPa | 23 kPa |
|---|
| Nom. diameter | DN 10 | DN 15 | DN 20 | DN 25 | DN 32 |
|---|
