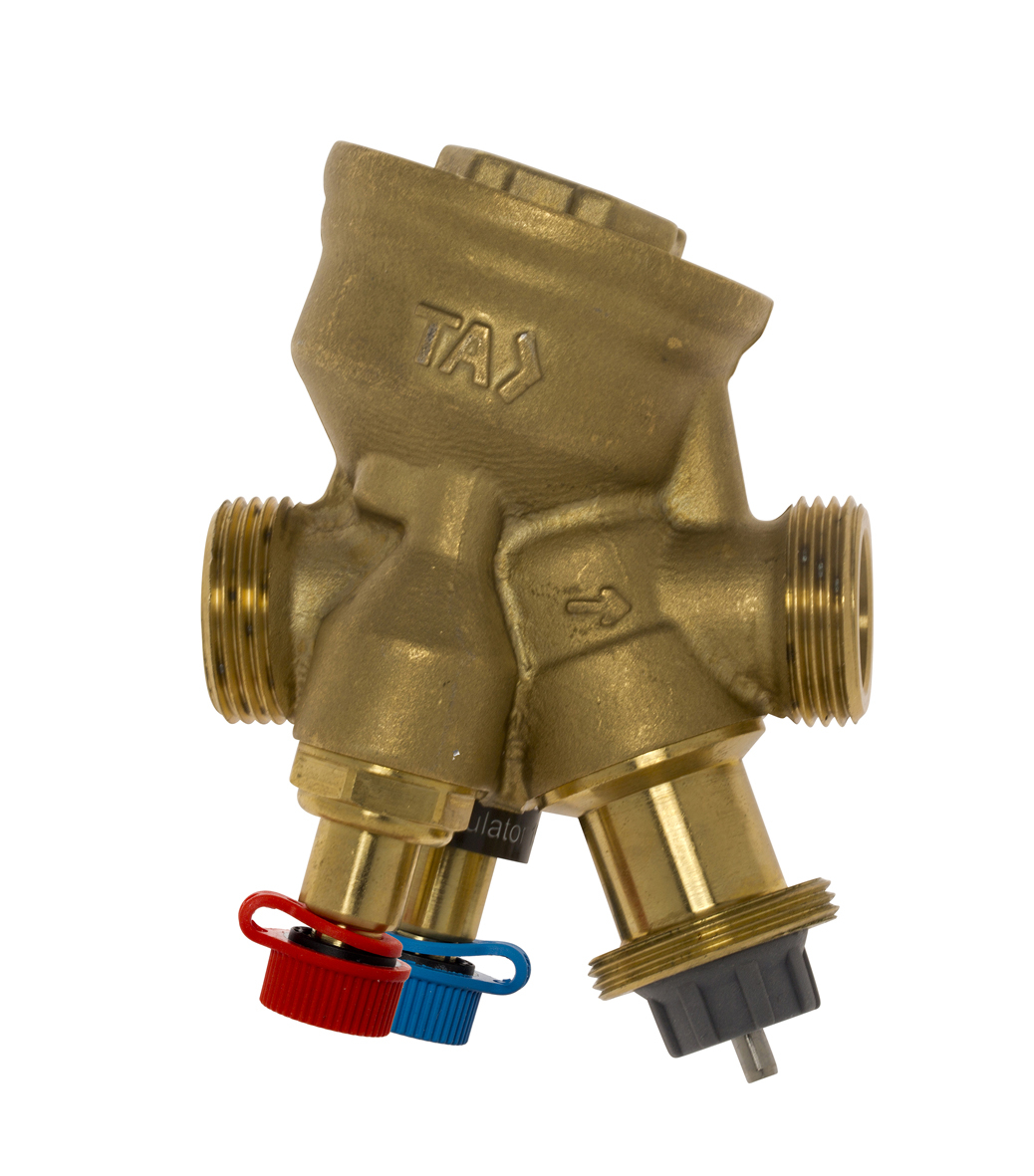

TA Modulator DN20 G1"bu 52 164-320
| Titel |
TA Modulator DN20 G1"bu 52 164-320 |
| Artikelnummer |
A3390971 |
| Fabrikantnummer |
9545500 |
| EAN code |
07318794027107 |
| Merk | TA |
|---|
| Model | Membraan |
|---|
| Materiaalkwaliteit | Ametal-C |
|---|
| Met vul- en aftapkraan | nee |
|---|
| Geschikt voor glycol | ja |
|---|
| Max. drukverschil | 400 kPa |
|---|
| Geschikt voor vloeistoffen | nee |
|---|
| Uitvoering drukcompensatie | Mechanisch |
|---|
| Instelmethode op product | ja |
|---|
| Instelmethode via hand programmeertool | nee |
|---|
| Instelmethode via PC-tool | nee |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 90 °C |
|---|
| Min. mediumtemperatuur (continu) | -10 °C |
|---|
| Aansluiting bedieningselement | M30 x 1,5 |
|---|
| Klepkarakteristiek | Equiprocentueel |
|---|
| Voorinstelling volumestroom | Zonder slagbegrenzer |
|---|
| Materiaal behuizing | Ametal |
|---|
| Met meetnippels | ja |
|---|
| Aansluitingen | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| | DN15 G3/4"bu 52 164-315 | DN20 G1"bu 52 164-320 | DN25 G1.1/4"bu 52 164-325 | DN32 G1.1/2"bu 52 164-332 |
|---|
| Hoogte | 55 mm | 55 mm | 131 mm | 78 mm |
|---|
| Lengte | 74 mm | 85 mm | 93 mm | 117 mm |
|---|
| Volumestroom | 0.09-0.48 m³/h | 0.2-0.975 m³/h | 0.34-1.75 m³/h | 0.72-3.6 m³/h |
|---|
| Uitwendige buisdiameter | 21.3 mm | 26.7 mm | 33.4 mm | 42.2 mm |
|---|
| Werkende lengte | 74 mm | 85 mm | 93 mm | 117 mm |
|---|
| Min. drukverschil | 15 kPa | 15 kPa | 23 kPa | 23 kPa |
|---|
| Slaglengte | 4 mm | 4 mm | 6.5 mm | 6.5 mm |
|---|
| Nom. diameter | DN 15 | DN 20 | DN 25 | DN 32 |
|---|
