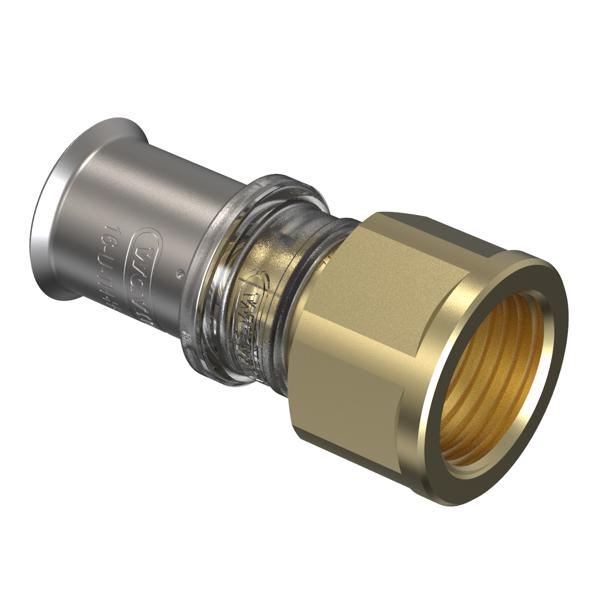

Tigris M5 schroefbus 25x3/4"
| Titel |
Tigris M5 schroefbus 25x3/4" |
| Artikelnummer |
A1072086 |
| Fabrikantnummer |
8765440 |
| EAN code |
04026294897849 |
| Merk | Wavin |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Systeemgebonden | ja |
|---|
| | Beugel + 2x Muurpl. 16x1/2"-153 mm | Muurplaat 16x1/2" | Muurplaat 16x1/2" Hoog | Muurplaat 20x1/2" | schroefbus 25x3/4" |
|---|
| Model | Dubbel brug | | | | 1-delig |
|---|
| Oppervlaktebescherming | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |
|---|
| Aansluiting | Persmof | Persmof | Persmof | Persmof | |
|---|
| Materiaalkwaliteit | Overig | Overig | Overig | Overig | |
|---|
| Materiaal behuizing | Messing | Messing | Messing | Messing | |
|---|
| Draadmaat kraanaansluiting | 1/2" | 1/2" | 1/2" | 1/2" | |
|---|
| Met geluiddempingset | nee | | | | |
|---|
| Zeta-waarde | 5.7 | 5.7 | 5.7 | 4.9 | 0.8 |
|---|
| Max. mediumtemperatuur (continu) | 95 °C | 70 °C | 70 °C | 70 °C | 70 °C |
|---|
| Lengte aansluiting 1 | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm |
|---|
| Lengte aansluiting 2 | 50 mm | 50 mm | 50 mm | 51 mm | |
|---|
| Werkende lengte aansluiting 1 | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm |
|---|
| Afstand hart tot hart | 153 mm | | | | |
|---|
| Uitwendige buisdiameter aansluiting | 16 mm | 16 mm | 16 mm | 20 mm | |
|---|
| Materiaal montageprofiel | Overig | | | | |
|---|
| Mediumtemperatuur (continu) | - °C | - °C | - °C | - °C | 0-70 °C |
|---|
| Met thermische isolatie | nee | | | | nee |
|---|
| Contourcode | TH/U | TH/U | TH/U | TH/U | |
|---|
| Nom. diameter aansluiting | 1/2" (15) | | DN 12 | DN 15 | |
|---|
| KOMO-keur | ja | | | | |
|---|
| Vorm | | Overig | Overig | Overig | Recht |
|---|
| Nom. diameter aansluiting 2 | | 1/2" (15) | 1/2" (15) | 1/2" (15) | DN 20 |
|---|
| Uitwendige buisdiameter aansluiting 1 | | 16 mm | 16 mm | 20 mm | 25 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | | 12.7 mm | 12.7 mm | 12.7 mm | 26.7 mm |
|---|
| Lengte vanaf muurplaat | | 40 mm | 50 mm | 51 mm | |
|---|
| Nom. diameter aansluiting 1 | | Overig | Overig | DN 20 | 3/4" (20) |
|---|
| Sleutelwijdte | | | | | 34 mm |
|---|
| Aansluiting 1 | | | | | Persmof |
|---|
| Aansluiting 2 | | | | | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
|---|
| Lengte | | | | | 60 mm |
|---|
| Aandraaimoment | | | | | - Nm |
|---|
| Oppervlaktebescherming aansluiting 1 | | | | | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | | | | | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | | | | | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | | | | | Onbehandeld |
|---|
| Contourcode aansluiting 1 | | | | | Meerdere |
|---|
| Contourcode aansluiting 2 | | | | | Overig |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | | | | | 10 bar |
|---|
| Hoofdkleur fitting | | | | | Overig |
|---|
| Afgedopt | | | | | nee |
|---|
| Met pakkingen | | | | | ja |
|---|
| Excentrisch | | | | | nee |
|---|
| Met aftapper | | | | | nee |
|---|
| Met ontluchter | | | | | nee |
|---|
| Met stootnok/-rand | | | | | ja |
|---|
| Wanddikte aansluiting 1 | | | | | 2.5 mm |
|---|
| Wanddikte aansluiting 2 | | | | | 2.5 mm |
|---|
| Materiaal afdichting | | | | | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | | | | | nee |
|---|
| Hoge treksterkte | | | | | ja |
|---|
| Materiaal aansluiting 1 | | | | | Messing |
|---|
| Materiaal aansluiting 2 | | | | | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | | | | | Overig |
|---|
| Kwaliteitsklasse aansluiting 2 | | | | | Overig |
|---|
