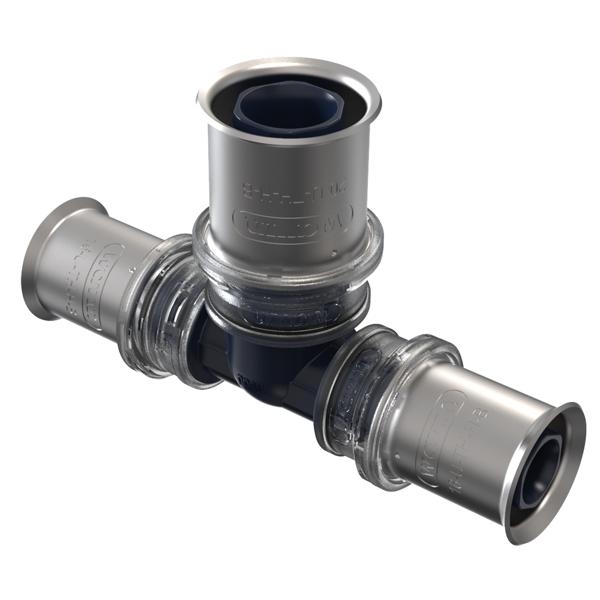

Tigris K5 Verloop T-stuk 25x16x16 mm
Maak uw keuze
-
K5 Verloop T-stuk 25x16x16 mm
- K5 Eindstop 25 mm
- K5 Knie 45gr. 25 mm
- K5 Knie 45gr. 32 mm
- K5 Knie 90gr. 16 mm
- K5 Knie 90gr. 20 mm
- K5 Knie 90gr. 25 mm
- K5 Knie 90gr. 32 mm
- K5 Rechte Koppeling 16 mm
- K5 Rechte Koppeling 25 mm
- K5 Rechte Koppeling 32 mm
- K5 T-stuk 16 mm
- K5 T-stuk 20 mm
- K5 T-stuk 25 mm
- K5 T-stuk 32 mm
- K5 Verloop T-stuk 20x16x16 mm
- K5 Verloop T-stuk 20x16x20 mm
- K5 Verloop T-stuk 20x20x16
- K5 Verloop T-stuk 20x20x16 mm
- K5 Verloop T-stuk 25x16x16 mm
- K5 Verloop T-stuk 25x16x20 mm
- K5 Verloop T-stuk 25x16x25 mm
- K5 Verloop T-stuk 25x20x16 mm
- K5 Verloop T-stuk 25x20x20 mm
- K5 Verloop T-stuk 25x20x25 mm
- K5 Verloop T-stuk 25x32x25 mm
- K5 Verloop T-stuk 32x16x32 mm
- K5 Verloop T-stuk 32x20x25 mm
- K5 Verloop T-stuk 32x20x32 mm
- K5 Verloop T-stuk 32x25x25 mm
- K5 Verloop T-stuk 32x25x32 mm
- K5 Verloopkoppeling 20x16 mm
- K5 Verloopkoppeling 25x20 mm
- K5 Verloopkoppeling 32x25 mm
- M5 Overgangs-T 16x1/2"x16
- M5 Overgangs-T 20x1/2"x20
- M5 Overgangs-T 20x3/4"x20
- M5 Overgangs-T 25x1/2"x25
- M5 Overgangs-T 25x3/4"x25
- M5 Overgangs-T 32x1"x32
- M5 Overgangs-T 32x1/2"x32
- M5 puntstuk 16x1/2"
- M5 puntstuk 16x3/4"
- M5 puntstuk 16x3/8"
- M5 puntstuk 20x1"
- M5 puntstuk 20x1/2"
- M5 puntstuk 20x3/4"
- M5 puntstuk 25x1"
- M5 puntstuk 25x3/4"
- M5 puntstuk 32x1 1/4"
- M5 puntstuk 32x1"
- M5 puntstuk haaks 16x1/2"
- M5 puntstuk haaks 16x3/8"
- M5 puntstuk haaks 20x1/2"
- M5 puntstuk haaks 20x3/4"
- M5 puntstuk haaks 25x1"
- M5 puntstuk haaks 25x3/4"
- M5 puntstuk haaks 32x1"
- M5 schroefbus 16x1/2"
- M5 schroefbus 16x3/4"
- M5 schroefbus 20x1"
- M5 schroefbus 20x1/2"
- M5 schroefbus 20x3/4"
- M5 schroefbus 25x1"
- M5 schroefbus 32x1 1/4"
- M5 schroefbus 32x1"
- M5 schroefbus haaks 16x1/2"
- M5 schroefbus haaks 16x3/8"
- M5 schroefbus haaks 20x1/2"
- M5 schroefbus haaks 20x3/4"
- M5 schroefbus haaks 25x1"
- M5 schroefbus haaks 25x3/4"
- M5 schroefbus haaks 32x1"
| Titel | Tigris K5 Verloop T-stuk 25x16x16 mm |
| Artikelnummer | A1072066 |
| Fabrikantnummer | 8765338 |
| EAN code | 04026294919022 |
| Merk | Wavin |
|---|---|
| Aansluiting 1 | Persmof |
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
| Afgedopt | nee |
| Gastec QA | nee |
| Met aftapper | nee |
| Met ontluchter | nee |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Max. werkdruk bij 20°C | 10 bar |
| Systeemgebonden | ja |
| Kwaliteitsklasse aansluiting 1 | Overig |
| KIWA-keur | ja |
| K5 Eindstop 25 mm | K5 Knie 45gr. 25 mm | K5 Knie 45gr. 32 mm | K5 Knie 90gr. 16 mm | K5 Knie 90gr. 20 mm | K5 Knie 90gr. 25 mm | K5 Knie 90gr. 32 mm | K5 Rechte Koppeling 16 mm | K5 Rechte Koppeling 25 mm | K5 Rechte Koppeling 32 mm | K5 T-stuk 16 mm | K5 T-stuk 20 mm | K5 T-stuk 25 mm | K5 T-stuk 32 mm | K5 Verloop T-stuk 20x16x16 mm | K5 Verloop T-stuk 20x16x20 mm | K5 Verloop T-stuk 20x20x16 | K5 Verloop T-stuk 20x20x16 mm | K5 Verloop T-stuk 25x16x16 mm | K5 Verloop T-stuk 25x16x20 mm | K5 Verloop T-stuk 25x16x25 mm | K5 Verloop T-stuk 25x20x16 mm | K5 Verloop T-stuk 25x20x20 mm | K5 Verloop T-stuk 25x20x25 mm | K5 Verloop T-stuk 25x32x25 mm | K5 Verloop T-stuk 32x16x32 mm | K5 Verloop T-stuk 32x20x25 mm | K5 Verloop T-stuk 32x20x32 mm | K5 Verloop T-stuk 32x25x25 mm | K5 Verloop T-stuk 32x25x32 mm | K5 Verloopkoppeling 20x16 mm | K5 Verloopkoppeling 25x20 mm | K5 Verloopkoppeling 32x25 mm | M5 Overgangs-T 16x1/2"x16 | M5 Overgangs-T 20x1/2"x20 | M5 Overgangs-T 20x3/4"x20 | M5 Overgangs-T 25x1/2"x25 | M5 Overgangs-T 25x3/4"x25 | M5 Overgangs-T 32x1"x32 | M5 Overgangs-T 32x1/2"x32 | M5 puntstuk 16x1/2" | M5 puntstuk 16x3/4" | M5 puntstuk 16x3/8" | M5 puntstuk 20x1" | M5 puntstuk 20x1/2" | M5 puntstuk 20x3/4" | M5 puntstuk 25x1" | M5 puntstuk 25x3/4" | M5 puntstuk 32x1 1/4" | M5 puntstuk 32x1" | M5 puntstuk haaks 16x1/2" | M5 puntstuk haaks 16x3/8" | M5 puntstuk haaks 20x1/2" | M5 puntstuk haaks 20x3/4" | M5 puntstuk haaks 25x1" | M5 puntstuk haaks 25x3/4" | M5 puntstuk haaks 32x1" | M5 schroefbus 16x1/2" | M5 schroefbus 16x3/4" | M5 schroefbus 20x1" | M5 schroefbus 20x1/2" | M5 schroefbus 20x3/4" | M5 schroefbus 25x1" | M5 schroefbus 32x1 1/4" | M5 schroefbus 32x1" | M5 schroefbus haaks 16x1/2" | M5 schroefbus haaks 16x3/8" | M5 schroefbus haaks 20x1/2" | M5 schroefbus haaks 20x3/4" | M5 schroefbus haaks 25x1" | M5 schroefbus haaks 25x3/4" | M5 schroefbus haaks 32x1" | |
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | ||||||||||||||||
| Hoofdkleur fitting | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Blauw | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig |
| Met aansluitingsindicator | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ||||||||||||||||||||||||||||||||||||||
| Max. mediumtemperatuur (continu) | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | |||
| Met pakkingen | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | nee | ja | nee | nee | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja |
| FM keur | nee | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mediumtemperatuur (continu) | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | - °C | - °C | - °C | - °C | - °C | - °C | - °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | - °C | 0-70 °C | - °C | - °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C | 0-70 °C |
| Nom. diameter aansluiting 1 | DN 20 | DN 20 | DN 25 | DN 12 | DN 15 | DN 20 | DN 25 | DN 12 | DN 20 | DN 25 | DN 12 | DN 15 | DN 20 | DN 25 | DN 15 | DN 15 | DN 15 | DN 15 | DN 20 | DN 20 | DN 20 | DN 20 | DN 20 | DN 20 | DN 20 | DN 25 | DN 25 | DN 25 | DN 25 | DN 25 | DN 15 | DN 20 | DN 25 | DN 12 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 | DN 25 | 1/2" (15) | 3/4" (20) | 3/8" (10) | 1" (25) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) | 1 1/4" (32) | 1" (25) | 1/2" (15) | 3/8" (10) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) | 1" (25) | 1/2" (15) | 3/4" (20) | 1" (25) | 1/2" (15) | 3/4" (20) | 1" (25) | 1 1/4" (32) | 1" (25) | 1/2" (15) | 3/8" (10) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) | 1" (25) |
| Contourcode | U | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Materiaal aansluiting 1 | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing |
| DVGW-keur voor gas | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||||||||||||||||||||||||
| DVGW-keur voor water | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | |||||||||||||||||||||||||||||||||||||||
| Gastec QA - KE 214 (H2) | nee | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | 1-delig | 1-delig | 1-delig | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | |
| Vorm | Knie | Knie | Knie | Knie | Knie | Knie | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Knie | Knie | Knie | Knie | Knie | Knie | Knie | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Knie | Knie | Knie | Knie | Knie | Knie | Knie | ||||||||||||||||||||||||||||
| Aansluiting 2 | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Binnendraad cilindrisch BSPP-G (ISO 228-1) | |
| Bochthoek | 45 ° | 45 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aandraaimoment | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | - Nm | ||||||||||||||||||||||||||||
| Oppervlaktebescherming aansluiting 2 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |
| Contourcode aansluiting 1 | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | |
| Contourcode aansluiting 2 | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Meerdere | Overig | Meerdere | Meerdere | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | |
| Nom. diameter aansluiting 2 | DN 20 | DN 25 | DN 12 | DN 15 | DN 20 | DN 25 | DN 12 | DN 20 | DN 25 | DN 12 | DN 15 | DN 20 | DN 25 | DN 12 | DN 12 | DN 15 | DN 20 | DN 12 | DN 12 | DN 12 | DN 15 | DN 15 | DN 15 | DN 25 | DN 12 | DN 15 | DN 15 | DN 20 | DN 20 | DN 12 | DN 15 | DN 20 | 1/2" (15) | 1/2" (15) | 3/4" (20) | 1/2" (15) | 3/4" (20) | 1" (25) | 1/2" (15) | DN 12 | DN 12 | DN 12 | DN 15 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 | DN 25 | DN 12 | DN 12 | DN 15 | 3/4" (20) | DN 20 | DN 25 | 1" (25) | DN 12 | DN 12 | DN 15 | DN 15 | DN 15 | DN 20 | DN 25 | DN 25 | DN 12 | DN 12 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 | |
| Excentrisch | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ||||||||||||||||||||||||||||
| Met stootnok/-rand | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | |
| Verlopend | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | nee | ja | ja | nee | nee | ja | ja | ja | ja | ja | nee | ja | ja | nee | ja | nee | ja | ja | nee | nee | ja | ja | ja | ja | nee | ja | ja | ja | nee | ja | ja | nee | ja | ja | nee | nee | |||
| Met thermische isolatie | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| Hoge treksterkte | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | |
| Materiaal aansluiting 2 | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing | |
| Kwaliteitsklasse aansluiting 2 | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | |
| Hoek | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | |||||||||||||||||||||||||||||||||||||||||||||
| Materiaal aansluiting 3 | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Messing | Messing | Messing | Messing | Messing | Messing | Messing | |||||||||||||||||||||||||||||||||||||||||||||
| Kwaliteitsklasse aansluiting 3 | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | Overig | |||||||||||||||||||||||||||||||||||||||||||||
| Oppervlaktebescherming aansluiting 3 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |||||||||||||||||||||||||||||||||||||||||||||
| Oppervlaktebehandeling aansluiting 3 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |||||||||||||||||||||||||||||||||||||||||||||
| Contourcode aansluiting 3 | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere | |||||||||||||||||||||||||||||||||||||||||||||
| Nom. diameter aansluiting 3 | DN 12 | DN 15 | DN 20 | DN 25 | DN 12 | DN 15 | DN 12 | DN 15 | DN 12 | DN 15 | DN 20 | DN 12 | DN 15 | DN 20 | DN 20 | DN 25 | DN 20 | DN 25 | DN 20 | DN 25 | DN 12 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 | DN 25 | |||||||||||||||||||||||||||||||||||||||||||||
| Aansluiting 3 | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | |||||||||||||||||||||||||||||||||||||||||||||
| Meerdelig | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||||||||||||||||||||||||||||||
| Uitwendige buisdiameter aansluiting 1 | 25 mm | 25 mm | 32 mm | 16 mm | 20 mm | 20 mm | 25 mm | 25 mm | 32 mm | 32 mm | 16 mm | 16 mm | 20 mm | 20 mm | 20 mm | 25 mm | 16 mm | 16 mm | 20 mm | 20 mm | 25 mm | 32 mm | 16 mm | 16 mm | 20 mm | 20 mm | 20 mm | 25 mm | 32 mm | 32 mm | 16 mm | 16 mm | 20 mm | 20 mm | 25 mm | 25 mm | 32 mm | |||||||||||||||||||||||||||||||||||
| Uitwendige buisdiameter aansluiting 2 | 16 mm | 20 mm | 20 mm | 21.2 mm | 21.2 mm | 26.7 mm | 21.2 mm | 26.7 mm | 33.2 mm | 21.2 mm | 21.2 mm | 26.7 mm | 33.2 mm | 21.2 mm | 26.7 mm | 26.7 mm | 21.2 mm | 16.7 mm | 21.2 mm | 33.2 mm | 21.2 mm | 26.7 mm | 33.2 mm | 21.2 mm | 26.7 mm | 33.2 mm | 41.9 mm | 33.2 mm | 21.2 mm | 16.7 mm | 21.2 mm | 26.7 mm | 33.2 mm | 26.7 mm | 33.2 mm | |||||||||||||||||||||||||||||||||||||
| Uitwendige buisdiameter aansluiting 3 | 20 mm | 16 mm | 25 mm | 16 mm | 20 mm | 20 mm | 25 mm | 25 mm | 32 mm | 32 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lengte aansluiting 1 | 47 mm | 49 mm | 50 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | |||||||||||||||||||||||||||||||||||
| Lengte aansluiting 2 | 47 mm | 48 mm | 62 mm | 25.5 mm | 30.5 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Werkende lengte aansluiting 1 | 17 mm | 19 mm | 20 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | |||||||||||||||||||||||||||||||||||
| Werkende lengte aansluiting 2 | 22 mm | 22 mm | 26 mm | 25.5 mm | 30.5 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lengte aansluiting 3 | 43 mm | 46 mm | 49 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Werkende lengte aansluiting 3 | 17 mm | 22 mm | 19 mm | 25.5 mm | 25.5 mm | 25.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | 30.5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wanddikte aansluiting 3 | 2.25 mm | 2 mm | 2.5 mm | 2 mm | 2.25 mm | 2.25 mm | 2.5 mm | 2.5 mm | 3 mm | 3 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wanddikte aansluiting 1 | 2.5 mm | 2.5 mm | 3 mm | 2 mm | 2.25 mm | 2.25 mm | 2.5 mm | 2.5 mm | 3 mm | 3 mm | 2 mm | 2 mm | 2.25 mm | 2.25 mm | 2.25 mm | 2.5 mm | 2 mm | 2 mm | 2.25 mm | 2.5 mm | 2.5 mm | 8.4 mm | 3 mm | 2 mm | 2 mm | 2.25 mm | 2.25 mm | 2.25 mm | 2.5 mm | 3 mm | 3 mm | 2 mm | 2 mm | 2.25 mm | 2.25 mm | 2.5 mm | 2.5 mm | 3 mm | ||||||||||||||||||||||||||||||||||
| Wanddikte aansluiting 2 | 2 mm | 2.25 mm | 2.25 mm | 2.25 mm | 2.25 mm | 2.5 mm | 2.25 mm | 2.5 mm | 3 mm | 2.25 mm | 2.25 mm | 2.5 mm | 3 mm | 2.25 mm | 2.5 mm | 2.5 mm | 2.25 mm | 2 mm | 2.25 mm | 3 mm | 3.2 mm | 2.25 mm | 2.5 mm | 3 mm | 2.25 mm | 2.5 mm | 3 mm | 4 mm | 3 mm | 2.25 mm | 2 mm | 2.25 mm | 2.5 mm | 3 mm | 2.5 mm | 3 mm | ||||||||||||||||||||||||||||||||||||
| Sleutelwijdte | 27 mm | 27 mm | 34 mm | 27 mm | 34 mm | 42 mm | 27 mm | 22 mm | 27 mm | 34 mm | 22 mm | 27 mm | 27 mm | 22 mm | 18 mm | 22 mm | 34 mm | 27 mm | 34 mm | 42 mm | 27 mm | 34 mm | 42 mm | 54.8 mm | 42 mm | 27 mm | 23 mm | 27 mm | 34 mm | 42 mm | 34 mm | 42 mm | ||||||||||||||||||||||||||||||||||||||||
| Norm flens | Overig | Overig | Overig | Overig | Overig | Overig | Overig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lengte | 57 mm | 59 mm | 63 mm | 57 mm | 59 mm | 64 mm | 65 mm | 77 mm | 53 mm | 55 mm | 58 mm | 54 mm | 55 mm | 63 mm | 65 mm | 63 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zeta-waarde | 2.8 | 2.2 | 2.2 | 1.1 | 1.1 | 1.1 | 0.8 | 1.5 | 0.5 | 0.5 | 5.2 | 6.4 | 5.4 | 4.4 | 3.7 | 2.1 | 2.2 | 2.2 | 1.1 | 1.4 | 2.3 | 1.2 | 0.5 | 0.5 | 6.2 | 6.4 | 4.2 | 4.5 | 3.7 | 3.3 | 3 |
