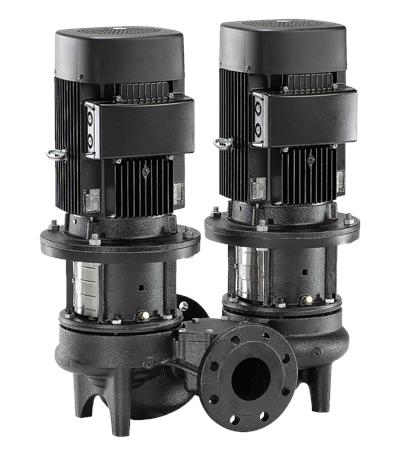

TPD 80-90/4 220-240D/380-415Y 96108658
| Titel |
TPD 80-90/4 220-240D/380-415Y 96108658 |
| Artikelnummer |
A8331396 |
| Fabrikantnummer |
8331396 |
| EAN code |
05700396976143 |
| Merk | Grundfos |
|---|
| Aansluiting | Flens |
|---|
| Materiaalkwaliteit | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Motorvermogen | 1.5 kW |
|---|
| Toerental | 1445 1/min |
|---|
| Inbouwlengte | 440 mm |
|---|
| Frequentie | 50 Hz |
|---|
| Beschermingsgraad (IP) | IP55 |
|---|
| Nom. debiet | 45.1 m³/h |
|---|
| Afgegeven motorvermogen (P2) | 1.5 kW |
|---|
| Druktrap klasse | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 120 °C |
|---|
| Zelfaanzuigend | nee |
|---|
| Npsh | 12 kPa |
|---|
| Toerenregeling motor | Geen |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Aansluitspanning | 3 x 400 V |
|---|
| Beschermingsgraad (IP-waarde) | 55 |
|---|
| Materiaal behuizing | Gietijzer |
|---|
| Opvoerhoogte bij nom. debiet | 73.53 kPa |
|---|
| Hoogte pomp | 612 mm |
|---|
| Breedte 1 | 366 mm |
|---|
| Breedte 2 | 354 mm |
|---|
| Dubbelpomp | ja |
|---|
| Frequentie 60 Hz | nee |
|---|
| Isolatieklasse volgens IEC | F |
|---|
| Motor met verlengde as | nee |
|---|
| Met ovale tegenflenzen | nee |
|---|
| Nom. diameter | DN 80 |
|---|
| Aansluitmaat pomphuis | DN 80 |
|---|
| | 96108642 | 96108658 |
|---|
| Nom. stroom | 3.61 A | 3.15 A |
|---|
| Type toerenregeling | Geen | |
|---|
| Aantal fasen | | 3 |
|---|
| Max. debiet | | 57.49 m³/h |
|---|
| Max. opvoerhoogte | | 9 m |
|---|
| Flensvorm | | Rond |
|---|
| Omgevingstemperatuur | | -20-55 °C |
|---|
| Ondersteunt protocol voor PROFIBUS | | nee |
|---|
| Ondersteunt protocol voor KNX | | nee |
|---|
| Potentiaalvrij schakelcontact | | nee |
|---|
| Elektrische aansluiting | | Aansluitklemmen |
|---|
| Nom. spanning | | 220-240 V |
|---|
| Explosieveilig | | nee |
|---|
| Bluetooth-netwerk standaard | | nee |
|---|
| Radiostandaard WLAN 802.11 | | nee |
|---|
| Met communicatie-interface RS-232 | | nee |
|---|
| Met communicatie-interface RS-485 | | nee |
|---|
| Ondersteunt protocol voor EtherNet/IP | | nee |
|---|
| Ondersteunt protocol voor PROFINET IO | | nee |
|---|
| Materiaal waaier / pompwiel | | Gietijzer |
|---|
| Minimum Efficiëntie Index (MEI) | | 0.68 |
|---|
| Volumestroom (BEP) | | 44.58 m³/h |
|---|
| Druk bij volumestroom (BEP) | | 71.57 kPa |
|---|
| Aansluitstandaard inlaatzijde | | EN 1092-2 |
|---|
| Aansluitstandaard perszijde | | EN 1092-2 |
|---|
| Normmotor | | ja |
|---|
| Motor energie-efficiëntieklasse | | IE3 |
|---|
| Communicatie | | Geen |
|---|
| Standaard radio 2G / 3G / 4G | | nee |
|---|
| 5G-netwerk standaard | | nee |
|---|
| Interface signaal 0-10 V / 2-10 V | | nee |
|---|
| Interface signaal 0-20 mA / 4-20 mA | | nee |
|---|
| Interface signaal PT100 / PT1000 / PTC | | nee |
|---|
| Interface pulsbreedtemodulatie (PWM) | | nee |
|---|
| Interface pulsteller | | nee |
|---|
| Ondersteunt protocol voor CAN / CANOpen | | nee |
|---|
| Ondersteunt protocol voor Modbus TCP | | nee |
|---|
| Ondersteunt protocol voor Modbus RTU | | nee |
|---|
| Ondersteunt protocol voor BACnet MS / TP | | nee |
|---|
| Ondersteunt protocol voor BACnet IP | | nee |
|---|
| Ondersteunt protocol voor LON / LONWorks | | nee |
|---|
| Ondersteunt protocol voor LIN Bus | | nee |
|---|
| Min. mediumtemperatuur (continu) | | -25 °C |
|---|
| Max. werkdruk | | 16 bar |
|---|
| Materiaal pomphuis | | Gietijzer |
|---|
| Kwaliteitsklasse pomphuis | | Gietijzer EN-GJL-250 (GG 25) |
|---|
| Mediumtemperatuur (continu) | | -25-120 °C |
|---|
| Kwaliteitsklasse materiaal waaier | | Gietijzer EN-GJL-200 (GG 20) |
|---|
| Aansluiting inlaatzijde | | Flens |
|---|
| Nom. diameter aansluiting inlaatzijde | | DN 80 |
|---|
| Nom. diameter aansluiting perszijde | | DN 80 |
|---|
| Aansluiting perszijde | | Flens |
|---|
| Druktrap flens aansluiting inlaatzijde | | PN 16 |
|---|
| Druktrap flens aansluiting perszijde | | PN 16 |
|---|
