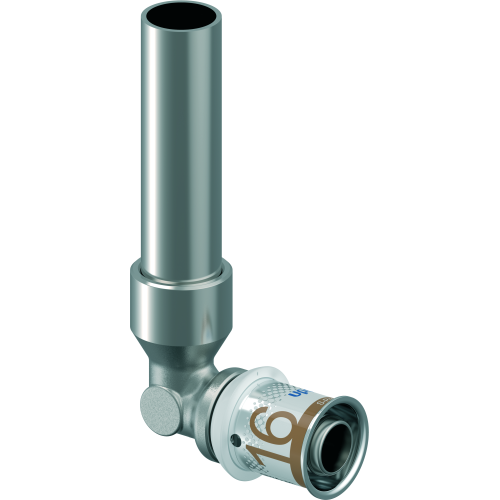

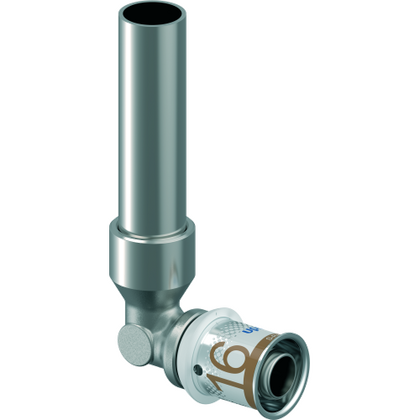

Unicor Knie 16x15mm Spie 1014676
Merk |
Unicor |
Titel |
Knie 16x15mm Spie 1014676 |
Artikelnummer |
A1080560 |
Fabrikantnummer |
9359711 |
EAN code |
06414905219667 |
Merk | UPONOR |
---|
Uitvoering | 1-delig |
---|
Vorm | Knie |
---|
Aansluiting 1 | Persmof |
---|
Oppervlaktebescherming aansluiting 1 | Vertind |
---|
Oppervlaktebescherming aansluiting 2 | Vertind |
---|
Contourcode aansluiting 1 | UP |
---|
Hoofdkleur fitting | Grijs |
---|
Afgedopt | nee |
---|
Met pakkingen | nee |
---|
Excentrisch | nee |
---|
Met aftapper | nee |
---|
Met ontluchter | nee |
---|
Met stootnok/-rand | ja |
---|
Max. werkdruk bij 20°C | 10 bar |
---|
Mediumtemperatuur (continu) | 0-80 °C |
---|
Systeemgebonden | ja |
---|
Contourcode | U |
---|
Materiaal aansluiting 1 | Messing |
---|
| 14x12mm spie 1014654 | 16x12mm spie 1014669 | 16x15mm Spie 1014676 | 45gr.25x25mm | 45gr.32x32mm | 90gr.16x16mm | 90gr.20x20mm | 90gr.25x25mm | 90gr.32x32mm |
---|
Lengte | 150 mm | | | | | | | | |
---|
Bochthoek | 90 ° | 90 ° | 90 ° | 45 ° | 45 ° | 90 ° | 90 ° | 90 ° | 90 ° |
---|
Uitwendige buisdiameter aansluiting 1 | 14 mm | 16 mm | 16 mm | 25 mm | 32 mm | 16 mm | 20 mm | 25 mm | 32 mm |
---|
Materiaal afdichting | Overig | | | | | | | | |
---|
Verlopend | ja | ja | ja | nee | nee | nee | nee | nee | nee |
---|
Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 12 | DN 20 | DN 25 | DN 12 | DN 15 | DN 20 | DN 25 |
---|
Materiaal aansluiting 2 | Koper | Messing | Messing | Messing | Messing | Messing | Messing | Messing | Messing |
---|
Max. mediumtemperatuur (continu) | | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C |
---|
Gastec QA | | nee | nee | nee | nee | nee | nee | nee | nee |
---|
KIWA-keur | | ja | ja | ja | ja | ja | ja | ja | ja |
---|
Lengte aansluiting 1 | | 166 mm | 166 mm | 46 mm | 49 mm | 34 mm | 37 mm | 47 mm | 51 mm |
---|
Lengte aansluiting 2 | | 37 mm | 37 mm | 46 mm | 49 mm | 34 mm | 37 mm | 47 mm | 51 mm |
---|
Werkende lengte aansluiting 2 | | 17 mm | 17 mm | 18 mm | 23 mm | 14 mm | 16 mm | 19 mm | 23 mm |
---|
VdS keur | | nee | nee | nee | nee | nee | nee | nee | nee |
---|
Kwaliteitsklasse aansluiting 1 | | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm |
---|
Kwaliteitsklasse aansluiting 2 | | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm |
---|
Aansluiting 2 | | | | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof |
---|
Uitwendige buisdiameter aansluiting 2 | | | | 25 mm | 32 mm | 16 mm | 20 mm | 25 mm | 32 mm |
---|
Werkende lengte aansluiting 1 | | | | 18 mm | 23 mm | 14 mm | 16 mm | 19 mm | 23 mm |
---|
