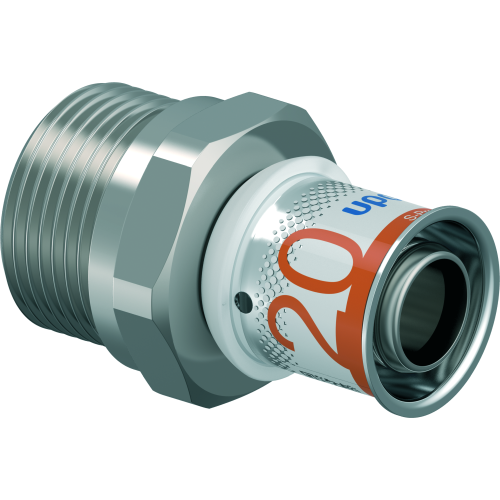

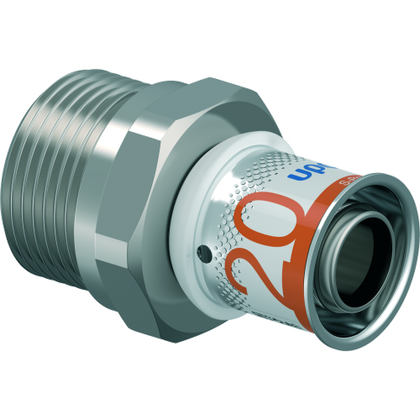

Unicor Overgang 20x22mm klem
| Merk |
Unicor |
| Titel |
Overgang 20x22mm klem |
| Artikelnummer |
A1080162 |
| Fabrikantnummer |
9359754 |
| EAN code |
06414905218325 |
| Merk | UPONOR |
|---|
| Uitvoering | 1-delig |
|---|
| Aansluiting 1 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Vertind |
|---|
| Oppervlaktebescherming aansluiting 2 | Vertind |
|---|
| Contourcode aansluiting 1 | UP |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Max. mediumtemperatuur (continu) | 70 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| VdS keur | nee |
|---|
| Verlopend | ja |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-80 °C |
|---|
| Systeemgebonden | ja |
|---|
| Contourcode | U |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| Kwaliteitsklasse aansluiting 1 | Messing ontzinkingsarm |
|---|
| Kwaliteitsklasse aansluiting 2 | Messing ontzinkingsarm |
|---|
| | 16x15mm klem 1014528 | 20x22mm klem | 25x22mm klem | Ha.16x10mm (3/8")1014684 |
|---|
| Vorm | Recht | Recht | Recht | Knie |
|---|
| Aansluiting 2 | Buitendraad metrisch | Buitendraad metrisch | Buitendraad metrisch | Knelring |
|---|
| Lengte | 44 mm | 51 mm | 58 mm | |
|---|
| Nom. diameter aansluiting 2 | Overig | M22 x 1,5 | M22 x 1,5 | 3/8" (10) |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 25 mm | 16 mm |
|---|
| Lengte aansluiting 1 | 19 mm | 22 mm | 22 mm | 27 mm |
|---|
| Lengte aansluiting 2 | 25 mm | 29 mm | 36 mm | 37 mm |
|---|
| Werkende lengte aansluiting 1 | 5 mm | 8 mm | 8 mm | 15 mm |
|---|
| Werkende lengte aansluiting 2 | 5 mm | 8 mm | 8 mm | 17 mm |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 20 | DN 12 |
|---|
| Bochthoek | | | | 90 ° |
|---|
