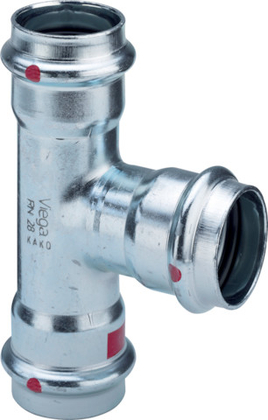

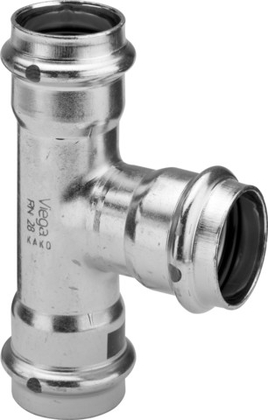

Viega Prestabo T-stuk 22x15x22 1118 3x pers 558697 staal/vz m/SC

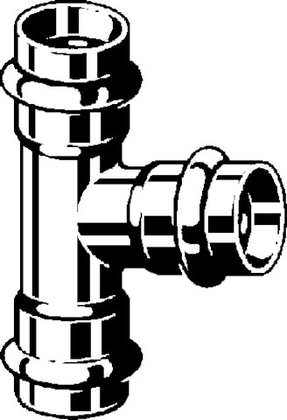

Viega Prestabo T-stuk 22x15x22 1118 3x pers 558697 staal/vz m/SC - afb. 3

Maak uw keuze

Details

Merk	Viega
Titel	Prestabo T-stuk 22x15x22 1118 3x pers 558697 staal/vz m/SC
Artikelnummer	A1301104
Fabrikantnummer	205759
EAN code	04015211558697

Fabrikant informatie

Merk	VIEGA
Aansluiting 1	Persmof
Oppervlaktebescherming aansluiting 1	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Max. mediumtemperatuur (continu)	110 °C
Gastec QA	nee
KIWA-keur	nee
Min. mediumtemperatuur (continu)	-25 °C
Met aftapper	nee
Met ontluchter	nee
FM keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Mediumtemperatuur (continu)	-25-105 °C
Contourcode	V
Materiaal aansluiting 1	Staal
Materiaal aansluiting 2	Staal
Kwaliteitsklasse aansluiting 1	St 35 (1.0308)
Kwaliteitsklasse aansluiting 2	St 35 (1.0308)
Met TUV goedkeuring	ja
DVGW-keur voor gas	nee
DVGW-keur voor water	nee
KOMO-keur	nee
Gastec QA - KE 214 (H2)	nee

	bocht 15mm 45° 1126 2x pers 558260 staal/vz m/SC	bocht 15mm 45° 1126.1 spie-pe 558338 staal/vz m/SC	bocht 15mm 90° 1116 2x pers 1116 staal/vz m/SC	bocht 15mm 90° 1116.1 spie-pe 558192 staal/vz m/SC	bocht 22mm 45° 1126 2x pers 558284 staal/vz m/SC	bocht 22mm 45° 1126.1 spie-pe 558352 staal/vz m/SC	bocht 22mm 90° 1116 2x pers 1116 staal/vz m/SC	bocht 22mm 90° 1116.1 spie-pe 558215 staal/vz m/SC	bocht 28mm 45° 1126 2x pers 558291 staal/vz m/SC	bocht 28mm 90° 1116 2x pers 1116 staal/vz m/SC	bocht 28mm 90° 1116.1 spie-pe 558222 staal/vz m/SC	insteekverloop 22x15 1115.1 558505 staal/vz m/SC	insteekverloop 28x22 1115.1 558543 staal/vz m/SC	overg.stuk 15x1/2" pers-bi 1112 staal/vz m/SC	overg.stuk 15x1/2" pers-bu 1111 staal/vz m/SC	overg.stuk 22x1/2" pers-bi 1112 staal/vz m/SC	overg.stuk 22x1/2" pers-bu 1111 staal/vz m/SC	overg.stuk 22x3/4" pers-bi 1112 staal/vz m/SC	overg.stuk 22x3/4" pers-bu 1111 staal/vz m/SC	overg.stuk 28x1" pers-bi 1112 staal/vz m/SC	schuifsok 15mm 1115.5 2x pers 558055 staal/vz m/SC	sok 15mm 2x pers 1115 557980 staal/vz m/SC	sok 22mm 2x pers 1115 558000 staal/vz m/SC	sok 28mm 2x pers 1115 558017 staal/vz m/SC	T-stuk 15mm 1118 3x pers 558611 staal/vz m/SC	T-stuk 22mm 1118 3x pers 558635 staal/vz m/SC	T-stuk 22x1/2"x22 pe-bi-pe 1117.2 staal/vz m/SC	T-stuk 22x15x22 1118 3x pers 558697 staal/vz m/SC	T-stuk 22x22x15 1118 3x pers 642655 staal/vz m/SC	T-stuk 28mm 1118 3x pers 558642 staal/vz m/SC	T-stuk 28x1/2"x28 pe-bi-pe 1117.2 staal/vz m/SC
Model	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	1-delig	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk
Vorm	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht	Bocht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht
Aansluiting 2	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Schuifeind	Persmof	Persmof	Schuifeind	Schuifeind	Schuifeind	Binnendraad metrisch	Buitendraad conisch (NPT)	Binnendraad metrisch	Buitendraad conisch (NPT)	Binnendraad metrisch	Buitendraad conisch (NPT)	Binnendraad metrisch	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Binnendraad conisch BSPT-Rc (ISO 7-1 / EN 10226-1)	Persmof	Persmof	Persmof	Binnendraad conisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Bochthoek	45 °	45 °	90 °	90 °	45 °	45 °	90 °	90 °	45 °	90 °	90 °
Contourcode aansluiting 1	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V	V		V	V	V
Afgedopt	nee	nee	ja	ja	nee	nee	ja	ja	nee	ja	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met pakkingen	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	ja	ja	ja	ja	ja	ja
Nom. diameter aansluiting 2	DN 12	DN 12	DN 12	DN 12	DN 20	DN 20	DN 20	DN 20	DN 25	DN 25	DN 25	DN 12	DN 20	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)	1" (25)	DN 12	DN 12	DN 20	DN 25	DN 12	DN 20	1/2" (15)	DN 12	DN 20	DN 25	1/2" (15)
Excentrisch	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Uitwendige buisdiameter aansluiting 1	15 mm	15 mm	15 mm	15 mm	22 mm	22 mm	22 mm	22 mm	28 mm	28 mm	28 mm	22 mm	28 mm	15 mm	15 mm	22 mm	22 mm	22 mm	22 mm	28 mm	15 mm	15 mm	22 mm	28 mm	15 mm	22 mm	22 mm	22 mm	22 mm	28 mm	28 mm
Uitwendige buisdiameter aansluiting 2	15 mm	15 mm	15 mm	15 mm	22 mm	22 mm	22 mm	22 mm	28 mm	28 mm	28 mm	15 mm	22 mm								15 mm	15 mm	22 mm	28 mm	15 mm	22 mm	22 mm	15 mm	22 mm	28 mm	28 mm
Met stootnok/-rand	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
VdS keur	nee	nee	nee	nee	ja	ja	ja	ja	ja	ja	ja	nee	ja	nee	nee	ja	ja	ja	ja	ja	nee	nee	ja	ja	nee	ja	ja	nee	nee	ja	ja
Verlopend	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Max. werkdruk bij 20°C	16 bar	16 bar			16 bar	16 bar			16 bar			16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar			16 bar				16 bar
Nom. diameter aansluiting 1	DN 12	DN 12	DN 12	DN 12	DN 20	DN 20	DN 20	DN 20	DN 25	DN 25	DN 25	DN 20	DN 25	DN 12	DN 12	DN 20	DN 20	DN 20	DN 20	DN 25	DN 12	DN 12	DN 20	DN 25	DN 12	DN 20	DN 20	DN 20	DN 20	DN 25	DN 25
Systeemgebonden	nee	nee	ja	ja	nee	nee	ja	ja	nee	ja	ja	ja	ja	ja	nee	ja	nee	ja	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Contourcode aansluiting 2			V				V			V											V	V	V	V	V	V		V	V	V
Max. bedrijfsdruk bij max. medium temperatuur			16 bar	16 bar			16 bar	16 bar		16 bar	16 bar														16 bar	16 bar		16 bar	16 bar	16 bar
Hoofdkleur fitting			Overig	Overig			Overig	Overig		Overig	Overig														Overig	Overig		Overig	Overig	Overig
Lengte aansluiting 1			38 mm	40 mm			49 mm	50 mm		58 mm	59 mm														41.3 mm	47.3 mm	45.3 mm	45.3 mm	46.1 mm	52.3 mm	45.3 mm
Lengte aansluiting 2			38 mm	38 mm			49 mm	49 mm		58 mm	58 mm														43.5 mm	49.5 mm	32 mm	47 mm	49.5 mm	53 mm	36 mm
Werkende lengte aansluiting 1			22 mm				23 mm			24 mm		35 mm	41.5 mm									12.2 mm	12.2 mm	12 mm	19.3 mm	24.3 mm	22.3 mm	22.3 mm	23.1 mm	28.3 mm	21.3 mm
Werkende lengte aansluiting 2			22 mm	22 mm			23 mm	23 mm		24 mm	24 mm														21.5 mm	26.5 mm	17 mm	25 mm	26.5 mm	29 mm	21 mm
Met thermische isolatie			nee	nee			nee	nee		nee	nee														nee	nee		nee	nee	nee
Hoge treksterkte			ja				ja			ja
Lengte												57 mm	65 mm	41 mm	46 mm	41 mm	48 mm	45 mm	49 mm	48 mm	81 mm	56.2 mm	58.8 mm	60 mm
Druktrap klasse flens																						PN 16	PN 16	PN 16
Hoek verstelbaar																									nee	nee	nee	nee	nee	nee	nee
Hoek																									90 °	90 °	90 °	90 °	90 °	90 °	90 °
Stromende uitvoering (met binnenradius)																									nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 3																									Staal	Staal	Staal	Staal	Staal	Staal	Staal
Kwaliteitsklasse aansluiting 3																									St 35 (1.0308)	St 35 (1.0308)	St 35 (1.0308)	St 35 (1.0308)	St 35 (1.0308)	St 35 (1.0308)	St 35 (1.0308)
Oppervlaktebescherming aansluiting 3																									Elektrolytisch verzinkt	Elektrolytisch verzinkt	Elektrolytisch verzinkt	Elektrolytisch verzinkt	Elektrolytisch verzinkt	Elektrolytisch verzinkt	Elektrolytisch verzinkt
Oppervlaktebehandeling aansluiting 3																									Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 3																									V	V		V	V	V
Nom. diameter aansluiting 3																									DN 12	DN 20	DN 20	DN 20	DN 12	DN 15	DN 25
Aansluiting 3																									Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Uitwendige buisdiameter aansluiting 3																									15 mm	22 mm	22 mm	22 mm	15 mm	18 mm	28 mm
Lengte aansluiting 3																									41.3 mm	47.3 mm	45.3 mm	45.3 mm	48 mm	52.3 mm	45.3 mm
Werkende lengte aansluiting 3																									19.3 mm	24.3 mm	22.3 mm	22.3 mm	26 mm	28.3 mm	21.3 mm
Meerdelig																									nee	nee	nee	nee	nee	nee	nee
Sleutelwijdte																											24 mm				24 mm
