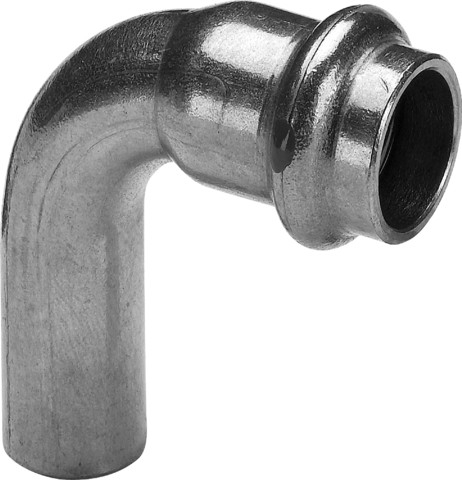

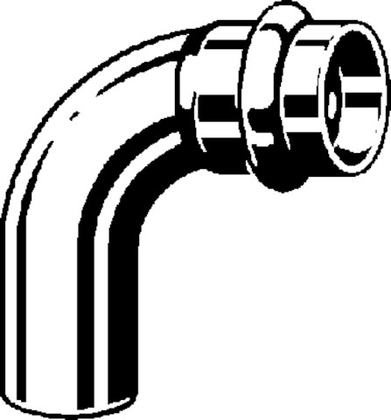

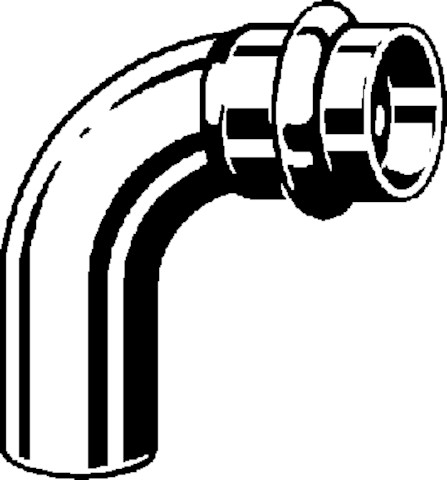

Viega Profipress bocht 12mm 90° pers-spie 2416.1 koper m/SC
Maak uw keuze
-
bocht 12mm 90° pers-spie 2416.1 koper m/SC
- bocht 12mm 90° 2x pers 2416 291488 koper m/SC 291488
- bocht 12mm 90° pers-spie 2416.1 koper m/SC
- bocht 15mm 45° 2x pers 2426 292348 koper m/SC
- bocht 15mm 45° pers-spie 2426.1 koper m/SC
- bocht 15mm 90° 2x pers 2416 291501 koper m/SC
- bocht 15mm 90° pers-spie 2416.1 koper m/SC
- bocht 22mm 45° 2x pers 2426 292355 koper m/SC
- bocht 22mm 45° pers-spie 2426.1 koper m/SC
- bocht 22mm 90° 2x pers 2416 291518 koper m/SC
- bocht 22mm 90° pers-spie 2416.1 koper m/SC
- bocht 28mm 45° 2x pers 2426 292362 koper m/SC
- bocht 28mm 45° pers-spie 2426.1 koper m/SC
- bocht 28mm 90° 2x pers 2416 291525 koper m/SC
- bocht 28mm 90° pers-spie 2416.1 koper m/SC
- eindkap 12mm 1x pers 2456 349295 koper m/SC m/SC-Contur
- eindkap 15mm 1x pers 2456 349301 koper m/SC
- inschuifsok 15x12mm spie-pers 2415.1 koper m/SC
- inschuifsok 22x15mm spie-pers 2415.1 koper m/SC
- inschuifsok 28x22mm spie-pers 2415.1 koper m/SC
- muurplaat 15x1/2" pers-bi 2225.5 107345 brons
- overg.st 15x1/2" pers-bi 2212 107543 brons m/SC
- overg.st 15x1/2" pers-bu 2211 105044 brons m/SC
- overg.st 22x3/4" pers-bi 2212 108465 brons m/SC
- overg.st 22x3/4" pers-bu 2211 104306 brons m/SC
- overg.st 28x1" pers-bi 2212 114329 brons m/SC
- overg.st 28x1" pers-bu 2211 106508 brons m/SC
- schuifsok 15mm 2x pers 2215.5 brons m/SC
- schuifsok 22mm 2x pers 2215.5 brons m/SC
- sok 12mm 2x pers 2415 292737 koper m/SC
- sok 15mm 2x pers 2415 292690 koper m/SC
- sok 22mm 2x pers 2415 292683 koper m/SC
- T-stuk 12mm 3x pers 2418 291884 koper m/SC
- T-stuk 15mm 3x pers 2418 291952 koper m/SC
- T-stuk 15x1/2"x15 pers-bi-pers 2217.2 brons m/SC
- T-stuk 22mm 3x pers 2418 291969 koper m/SC
- T-stuk 22x1/2"x22 pers-bi-pers 2217.2 brons m/SC
- T-stuk 22x15x15mm 3x pers 2418 292010 koper m/SC
- T-stuk 22x15x22mm 3x pers 2418 292027 koper m/SC
- T-stuk 22x22x15mm 3x pers 2418 315047 koper m/SC
- T-stuk 28mm 3x pers 2418 291976 koper m/SC
| Merk | Viega |
| Titel | Profipress bocht 12mm 90° pers-spie 2416.1 koper m/SC |
| Artikelnummer | A1300040 |
| Fabrikantnummer | 390730 |
| EAN code | 04015211291648 |
| Merk | VIEGA |
|---|---|
| Gastec QA | nee |
| KIWA-keur | ja |
| Systeemgebonden | ja |
| Contourcode | V |
| bocht 12mm 90° 2x pers 2416 291488 koper m/SC 291488 | bocht 12mm 90° pers-spie 2416.1 koper m/SC | bocht 15mm 45° 2x pers 2426 292348 koper m/SC | bocht 15mm 45° pers-spie 2426.1 koper m/SC | bocht 15mm 90° 2x pers 2416 291501 koper m/SC | bocht 15mm 90° pers-spie 2416.1 koper m/SC | bocht 22mm 45° 2x pers 2426 292355 koper m/SC | bocht 22mm 45° pers-spie 2426.1 koper m/SC | bocht 22mm 90° 2x pers 2416 291518 koper m/SC | bocht 22mm 90° pers-spie 2416.1 koper m/SC | bocht 28mm 45° 2x pers 2426 292362 koper m/SC | bocht 28mm 45° pers-spie 2426.1 koper m/SC | bocht 28mm 90° 2x pers 2416 291525 koper m/SC | bocht 28mm 90° pers-spie 2416.1 koper m/SC | eindkap 12mm 1x pers 2456 349295 koper m/SC m/SC-Contur | eindkap 15mm 1x pers 2456 349301 koper m/SC | inschuifsok 15x12mm spie-pers 2415.1 koper m/SC | inschuifsok 22x15mm spie-pers 2415.1 koper m/SC | inschuifsok 28x22mm spie-pers 2415.1 koper m/SC | muurplaat 15x1/2" pers-bi 2225.5 107345 brons | overg.st 15x1/2" pers-bi 2212 107543 brons m/SC | overg.st 15x1/2" pers-bu 2211 105044 brons m/SC | overg.st 22x3/4" pers-bi 2212 108465 brons m/SC | overg.st 22x3/4" pers-bu 2211 104306 brons m/SC | overg.st 28x1" pers-bi 2212 114329 brons m/SC | overg.st 28x1" pers-bu 2211 106508 brons m/SC | schuifsok 15mm 2x pers 2215.5 brons m/SC | schuifsok 22mm 2x pers 2215.5 brons m/SC | sok 12mm 2x pers 2415 292737 koper m/SC | sok 15mm 2x pers 2415 292690 koper m/SC | sok 22mm 2x pers 2415 292683 koper m/SC | T-stuk 12mm 3x pers 2418 291884 koper m/SC | T-stuk 15mm 3x pers 2418 291952 koper m/SC | T-stuk 15x1/2"x15 pers-bi-pers 2217.2 brons m/SC | T-stuk 22mm 3x pers 2418 291969 koper m/SC | T-stuk 22x1/2"x22 pers-bi-pers 2217.2 brons m/SC | T-stuk 22x15x15mm 3x pers 2418 292010 koper m/SC | T-stuk 22x15x22mm 3x pers 2418 292027 koper m/SC | T-stuk 22x22x15mm 3x pers 2418 315047 koper m/SC | T-stuk 28mm 3x pers 2418 291976 koper m/SC | |
| Model | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | 1-delig | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | T-stuk | |||
| Vorm | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Bocht | Recht | Recht | Recht | Haaks | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | |||||||||||
| Aansluiting 1 | Persmof | Schuifeind | Persmof | Schuifeind | Persmof | Schuifeind | Persmof | Schuifeind | Persmof | Schuifeind | Persmof | Schuifeind | Persmof | Schuifeind | Persmof | Persmof | Schuifeind | Schuifeind | Schuifeind | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | |
| Aansluiting 2 | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Persmof | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) | Persmof | Persmof | Persmof | Persmof | |||
| Bochthoek | 90 ° | 90 ° | 45 ° | 45 ° | 90 ° | 90 ° | 45 ° | 45 ° | 90 ° | 90 ° | 45 ° | 45 ° | 90 ° | 90 ° | ||||||||||||||||||||||||||
| Oppervlaktebescherming aansluiting 1 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |
| Oppervlaktebescherming aansluiting 2 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |||
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |||
| Contourcode aansluiting 1 | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | |||||||||||||
| Contourcode aansluiting 2 | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | V | |||||||||||
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | |||
| Hoofdkleur fitting | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Koper | Koper | Koper | Koper | Koper | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Koper | Koper | Koper | Koper | Koper | Brons | Koper | Brons | Koper | Koper | Koper | Koper | |
| Zeta-waarde | 0.9 | 0.9 | 0.6 | 0.6 | 0.5 | 0.5 | 0.3 | 0.3 | 0.4 | 0.4 | 0.2 | 0.2 | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.4 | 0.4 | ||||||||||||||||||
| Max. mediumtemperatuur (continu) | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 85 °C | 85 °C | 110 °C | 110 °C | 110 °C | 85 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C | 110 °C |
| Afgedopt | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ||||
| Met pakkingen | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | |
| Nom. diameter aansluiting 2 | DN 10 | DN 10 | DN 12 | DN 12 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 20 | DN 25 | DN 25 | DN 25 | DN 25 | DN 10 | DN 12 | DN 20 | 1/2" (15) | 1/2" (15) | 3/4" (20) | 3/4" (20) | 1" (25) | 1" (25) | DN 12 | DN 20 | DN 10 | DN 12 | DN 20 | DN 10 | DN 12 | 1/2" (15) | DN 20 | 1/2" (15) | DN 12 | DN 12 | DN 20 | DN 25 | |||
| Excentrisch | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ||||||||||||
| Min. mediumtemperatuur (continu) | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -20 °C | -20 °C | -20 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | -25 °C | |
| Met aftapper | nee | ja | nee | nee | nee | ja | nee | nee | nee | ja | nee | nee | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| Met ontluchter | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| Uitwendige buisdiameter aansluiting 1 | 12 mm | 12 mm | 15 mm | 15 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 22 mm | 28 mm | 28 mm | 28 mm | 28 mm | 12 mm | 15 mm | 15 mm | 22 mm | 28 mm | 15 mm | 15 mm | 15 mm | 22 mm | 22 mm | 28 mm | 28 mm | 15 mm | 22 mm | 12 mm | 15 mm | 22 mm | 12 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm | 28 mm |
| Uitwendige buisdiameter aansluiting 2 | 12 mm | 12 mm | 15 mm | 15 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 22 mm | 28 mm | 28 mm | 28 mm | 28 mm | 12 mm | 15 mm | 22 mm | 15 mm | 22 mm | 12 mm | 15 mm | 22 mm | 12 mm | 15 mm | 22 mm | 15 mm | 15 mm | 22 mm | 28 mm | |||||||||||
| Lengte aansluiting 1 | 32 mm | 34 mm | 29 mm | 29 mm | 38 mm | 41 mm | 34 mm | 36 mm | 49 mm | 51 mm | 36 mm | 40 mm | 55 mm | 60 mm | 23 mm | 24 mm | 44 mm | 22 mm | 23 mm | 23 mm | 40 mm | 42.5 mm | 35.5 mm | 41 mm | 41 mm | 42 mm | 42 mm | 41 mm | 41 mm | 45 mm | 47.5 mm | |||||||||
| Lengte aansluiting 2 | 32 mm | 32 mm | 29 mm | 29 mm | 38 mm | 38 mm | 34 mm | 34 mm | 49 mm | 49 mm | 36 mm | 36 mm | 55 mm | 55 mm | 22 mm | 24 mm | 26 mm | 32 mm | 40 mm | 42.5 mm | 27 mm | 33 mm | 56.5 mm | 38 mm | 28 mm | 37 mm | 37 mm | 38 mm | 43 mm | |||||||||||
| Werkende lengte aansluiting 1 | 18 mm | 22 mm | 16 mm | 23 mm | 23 mm | 24 mm | 24 mm | 19.8 mm | 21 mm | 32 mm | 36 mm | 30 mm | 22 mm | 22 mm | 24 mm | 17.5 mm | 19 mm | 19 mm | 19 mm | 19 mm | 17.4 mm | 17 mm | 21.4 mm | 24 mm | ||||||||||||||||
| Werkende lengte aansluiting 2 | 18 mm | 18 mm | 22 mm | 22 mm | 16 mm | 22 mm | 23 mm | 23 mm | 23 mm | 23 mm | 24 mm | 24 mm | 24 mm | 24 mm | 20 mm | 22 mm | 24 mm | 9 mm | 11 mm | 11 mm | 15 mm | 13 mm | 15 mm | 15 mm | 15 mm | 19 mm | ||||||||||||||
| Met stootnok/-rand | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | ja | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||
| FM keur | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| VdS keur | nee | nee | ja | nee | nee | nee | ja | ja | ja | ja | ja | ja | ja | ja | nee | nee | nee | nee | ja | nee | nee | ja | ja | ja | ja | nee | ja | nee | nee | ja | nee | nee | nee | ja | ja | nee | nee | nee | ja | |
| UL-keur | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| ULC keur | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| LPCB keur | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | |
| Verlopend | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | ja | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||
| Mediumtemperatuur (continu) | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | -25-105 °C | ||
| Nom. diameter aansluiting 1 | DN 10 | DN 10 | DN 12 | DN 12 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 20 | DN 25 | DN 25 | DN 25 | DN 25 | DN 10 | DN 12 | DN 12 | DN 20 | DN 25 | DN 12 | DN 12 | DN 20 | DN 20 | DN 25 | DN 25 | DN 12 | DN 20 | DN 10 | DN 12 | DN 20 | DN 10 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 20 | DN 20 | DN 25 | |
| Met thermische isolatie | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||
| Materiaal aansluiting 1 | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Brons | Brons | Koper | Koper | Koper | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Koper | Koper | Koper | Koper | Koper | Brons | Koper | Brons | Koper | Koper | Koper | Koper | |
| Materiaal aansluiting 2 | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Koper | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Brons | Koper | Koper | Koper | Koper | Koper | Brons | Koper | Brons | Koper | Koper | Koper | Koper | |||
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Overig | Cu-DHP (CW024A) | Overig | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | |
| Kwaliteitsklasse aansluiting 2 | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Silicium brons | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Overig | Cu-DHP (CW024A) | Overig | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | |||
| DVGW-keur voor gas | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||||
| DVGW-keur voor water | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ||||||||||||||||||
| KOMO-keur | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | ja | nee | ja | nee | ja | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||
| Gastec QA - KE 214 (H2) | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||
| Max. werkdruk bij 20°C | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | ||||||||||||||||||||||||||||
| Lengte | 50 mm | 58 mm | 53 mm | 44 mm | 46 mm | 47 mm | 49 mm | 52 mm | 55 mm | 80 mm | 85 mm | 39 mm | 47 mm | 51 mm | ||||||||||||||||||||||||||
| Oppervlaktebescherming | Onbehandeld | |||||||||||||||||||||||||||||||||||||||
| Aansluiting | Persmof | |||||||||||||||||||||||||||||||||||||||
| Materiaalkwaliteit | Overig | |||||||||||||||||||||||||||||||||||||||
| Materiaal behuizing | Overig | |||||||||||||||||||||||||||||||||||||||
| Draadmaat kraanaansluiting | 1/2" | |||||||||||||||||||||||||||||||||||||||
| Met aansluitingsindicator | nee | |||||||||||||||||||||||||||||||||||||||
| Met beschermkap | nee | |||||||||||||||||||||||||||||||||||||||
| Uitwendige buisdiameter aansluiting | 15 mm | |||||||||||||||||||||||||||||||||||||||
| Nom. diameter aansluiting | 1/2" (15) | |||||||||||||||||||||||||||||||||||||||
| Sleutelwijdte | 26 mm | 19 mm | 31 mm | 27 mm | 38 mm | 34 mm | 26 mm | 25 mm | ||||||||||||||||||||||||||||||||
| Type goedkeuring volgens BBR / EKS | nee | |||||||||||||||||||||||||||||||||||||||
| Hoek verstelbaar | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||||||||||||||||
| Hoek | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | |||||||||||||||||||||||||||||||
| Stromende uitvoering (met binnenradius) | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||||||||||||||||
| Materiaal aansluiting 3 | Koper | Koper | Brons | Koper | Brons | Koper | Koper | Koper | Koper | |||||||||||||||||||||||||||||||
| Kwaliteitsklasse aansluiting 3 | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Overig | Cu-DHP (CW024A) | Overig | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | Cu-DHP (CW024A) | |||||||||||||||||||||||||||||||
| Oppervlaktebescherming aansluiting 3 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |||||||||||||||||||||||||||||||
| Oppervlaktebehandeling aansluiting 3 | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | |||||||||||||||||||||||||||||||
| Contourcode aansluiting 3 | V | V | V | V | V | V | V | V | V | |||||||||||||||||||||||||||||||
| Nom. diameter aansluiting 3 | DN 10 | DN 12 | DN 12 | DN 20 | DN 20 | DN 12 | DN 20 | DN 12 | DN 25 | |||||||||||||||||||||||||||||||
| Aansluiting 3 | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | |||||||||||||||||||||||||||||||
| Uitwendige buisdiameter aansluiting 3 | 12 mm | 15 mm | 15 mm | 22 mm | 22 mm | 15 mm | 22 mm | 15 mm | 28 mm | |||||||||||||||||||||||||||||||
| Lengte aansluiting 3 | 35.5 mm | 41 mm | 41 mm | 42 mm | 42 mm | 47 mm | 41 mm | 51 mm | 47.5 mm | |||||||||||||||||||||||||||||||
| Werkende lengte aansluiting 3 | 17.5 mm | 19 mm | 19 mm | 19 mm | 19 mm | 25 mm | 17 mm | 29 mm | 24 mm | |||||||||||||||||||||||||||||||
| Meerdelig | nee | nee | nee | nee | nee | nee | nee | nee | nee | |||||||||||||||||||||||||||||||
| Zeta waarde aftakking verdeelstroming volgens DVGW W 575 | 1.1 | 2.1 | 1 | 1.7 | ||||||||||||||||||||||||||||||||||||
| Zeta waarde doorgang verdeelstroming volgens DVGW W 575 | 0.4 | 0.9 | 0.7 | 0.7 | ||||||||||||||||||||||||||||||||||||
| Zeta waarde tegen-verdeelstroming volgens DVGW W 575 | 1 | 1.4 | 0.7 | 0.9 | ||||||||||||||||||||||||||||||||||||
| Zeta waarde aftakking mengstroming volgens DVGW W 575 | 2.4 | 1.6 | 1.5 | 1.3 | ||||||||||||||||||||||||||||||||||||
| Zeta waarde doorgang mengstroming volgens DVGW W 575 | 4.5 | 3.3 | 2.8 | 2.6 | ||||||||||||||||||||||||||||||||||||
| Zeta waarde tegenstroomaansluiting volgens DVGW W 575 | 2.3 | 1.9 | 2 | 1.8 |
