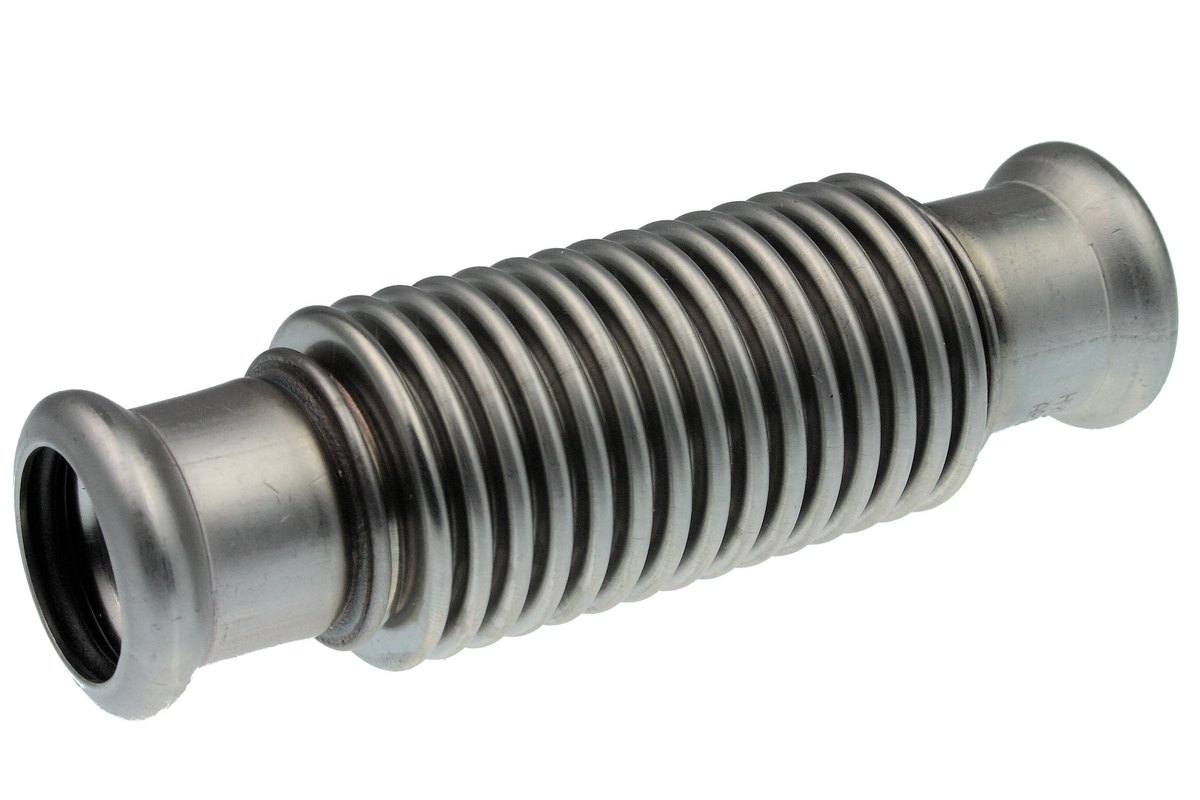

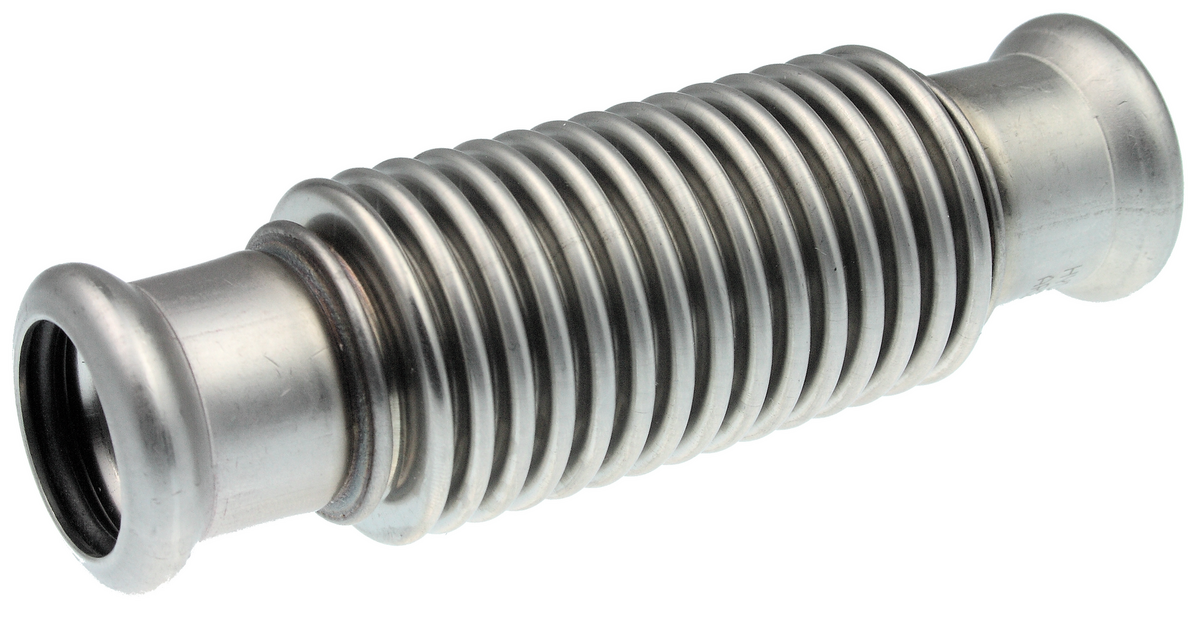

VSH compensator 28 2xpress R 2747 619833
| Merk |
VSH |
| Titel |
compensator 28 2xpress R 2747 619833 |
| Artikelnummer |
A2514126 |
| Fabrikantnummer |
2514126 |
| EAN code |
08711985224511 |
| Merk | VSH |
|---|
| Materiaal aansluiting | Roestvaststaal (RVS) |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Materiaal balg | Roestvaststaal (RVS) |
|---|
| Uitvoeringsvorm | Axiaal |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Materiaalkwaliteit aansluiting | RVS 316 L (1.4404) |
|---|
| | 108,0 2xinst. R 2756 619 | 15 2xpress R 2747 619830 | 18 2xpress R 2747 619831 | 22 2xpress R 2747 619832 | 28 2xpress R 2747 619833 | 35 2xpress R 2747 619834 | 42 2xpress R 2747 619835 | 54 2xpress R 2747 619836 | 76,1 2xinsteek R 2756 61 | 88,9 2xinsteek R 2756 61 |
|---|
| Aansluiting | Buiseind | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Persmof | Buiseind | Buiseind |
|---|
| Uitwendige buisdiameter | 108 mm | 15 mm | 18 mm | 22 mm | 28 mm | 35 mm | 42 mm | 54 mm | 76.1 mm | 88.9 mm |
|---|
| Nom. diameter | DN 100 | DN 12 | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 |
|---|
| Neutrale lengte | 345 mm | 110 mm | 106 mm | 120 mm | 130 mm | 140 mm | 153 mm | 180 mm | 275 mm | 289 mm |
|---|
| Materiaalkwaliteit balg | RVS 316 L (1.4404) | RVS 316 (1.4401) | RVS 316 (1.4401) | RVS 316 (1.4401) | RVS 316 (1.4401) | RVS 316 (1.4401) | RVS 316 (1.4401) | RVS 316 (1.4401) | RVS 316 L (1.4404) | RVS 316 L (1.4404) |
|---|
| Met koppelingen | | ja | ja | ja | ja | ja | ja | ja | | |
|---|
| Bewegingsopname axiaal - | | 14 mm | 16 mm | 20 mm | 22 mm | 24 mm | 24 mm | 30 mm | | |
|---|
| Met inwendige geleidingsbuis | | nee | nee | nee | nee | nee | nee | nee | | |
|---|
| Losse flens | | nee | nee | nee | nee | nee | nee | nee | | |
|---|
