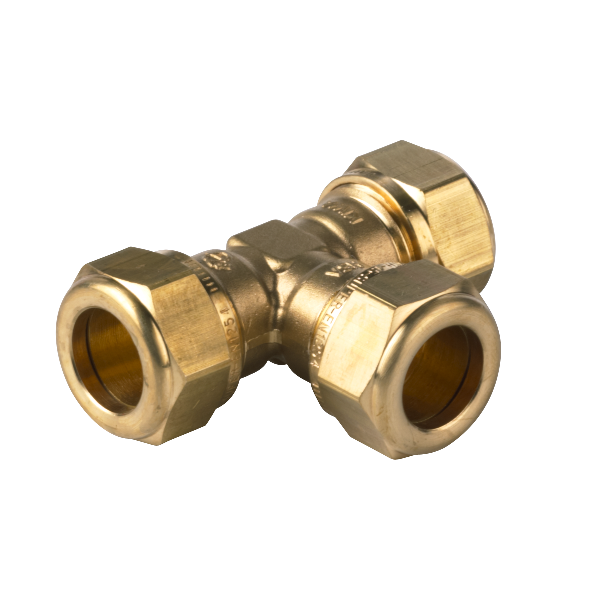

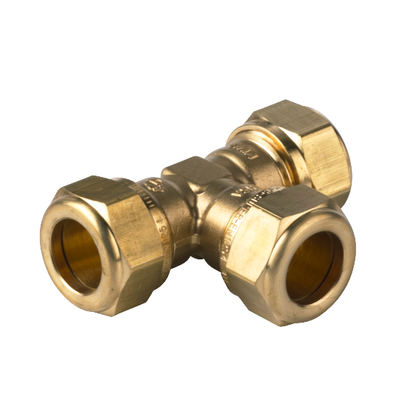

VSH knel T-stuk 18x18x18 DZR S1220 08814
| Merk |
VSH |
| Titel |
knel T-stuk 18x18x18 DZR S1220 08814 |
| Artikelnummer |
A2351932 |
| Fabrikantnummer |
2351932 |
| EAN code |
08711985059649 |
| Merk | VSH |
|---|
| Aansluiting 1 | Knelring |
|---|
| Aansluiting 2 | Knelring |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Hoofdkleur fitting | Messing |
|---|
| Met aansluitingsindicator | nee |
|---|
| Max. mediumtemperatuur (continu) | 200 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | nee |
|---|
| Min. mediumtemperatuur (continu) | -35 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | PN 10 |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| VdS keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Materiaal afdichting | Messing |
|---|
| Verlopend | nee |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | -35-200 °C |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Messing |
|---|
| Materiaal aansluiting 2 | Messing |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| KOMO-keur | nee |
|---|
| | knie 42x42mm S1210 0878273 | knie 54x54mm S1210 0878284 | T-stuk 18x18x18 DZR S1220 08814 |
|---|
| Model | 1-delig | 1-delig | T-stuk |
|---|
| Vorm | Bocht | Bocht | |
|---|
| Sleutelwijdte | 46 mm | 60 mm | 22 mm |
|---|
| Lengte | 78.5 mm | 90.5 mm | |
|---|
| Bochthoek | 90 ° | 90 ° | |
|---|
| Druktrap klasse flens (PN) | PN 10 | PN 10 | |
|---|
| Nom. diameter aansluiting 2 | DN 40 | DN 50 | DN 15 |
|---|
| Excentrisch | nee | nee | |
|---|
| Gastec QA | ja | ja | nee |
|---|
| KIWA-keur | ja | ja | nee |
|---|
| Uitwendige buisdiameter aansluiting 1 | 42 mm | 54 mm | 18 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 42 mm | 54 mm | 18 mm |
|---|
| Lengte aansluiting 1 | 59 mm | 68 mm | 36 mm |
|---|
| Lengte aansluiting 2 | 59 mm | 68 mm | 36 mm |
|---|
| Werkende lengte aansluiting 1 | 23 mm | 28 mm | 12 mm |
|---|
| Werkende lengte aansluiting 2 | 23 mm | 28 mm | 12 mm |
|---|
| Sleutelwijdte wartel | 55 mm | 70 mm | 27 mm |
|---|
| Nom. diameter aansluiting 1 | DN 40 | DN 50 | DN 15 |
|---|
| Materiaalkwaliteit aansluiting 1 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | CuZn36Pb2As (CW602N) |
|---|
| Materiaalkwaliteit aansluiting 2 | CuZn40Pb2 (CW617N) | CuZn40Pb2 (CW617N) | CuZn36Pb2As (CW602N) |
|---|
| Gecertificeerd volgens NF 545 | nee | nee | |
|---|
| Gastec QA - KE 214 (H2) | ja | ja | nee |
|---|
| Hoek | | | 90 ° |
|---|
| Materiaal aansluiting 3 | | | Messing |
|---|
| Materiaalkwaliteit aansluiting 3 | | | CuZn36Pb2As (CW602N) |
|---|
| Oppervlaktebescherming aansluiting 3 | | | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 3 | | | Onbehandeld |
|---|
| Nom. diameter aansluiting 3 | | | DN 15 |
|---|
| Aansluiting 3 | | | Knelring |
|---|
| Uitwendige buisdiameter aansluiting 3 | | | 18 mm |
|---|
| Lengte aansluiting 3 | | | 36 mm |
|---|
| Werkende lengte aansluiting 3 | | | 12 mm |
|---|
| Meerdelig | | | nee |
|---|
