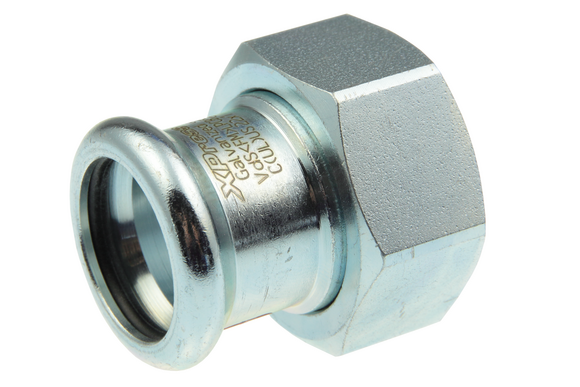

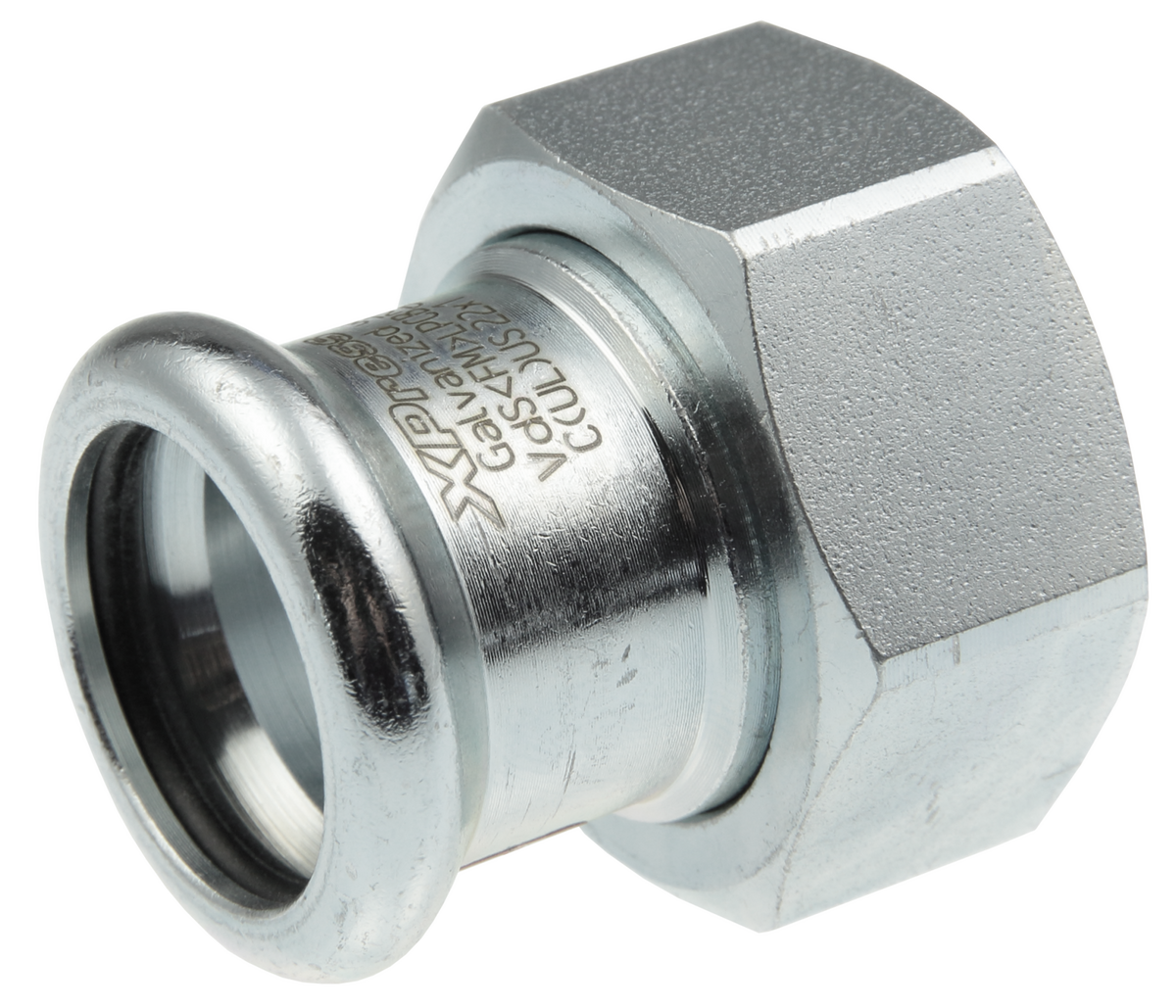

VSH wartel 28x1.1/4"press x bi C 1446 63
| Merk |
VSH |
| Titel |
wartel 28x1.1/4"press x bi C 1446 63 |
| Artikelnummer |
A2514106 |
| Fabrikantnummer |
2514106 |
| EAN code |
08711985257588 |
| Merk | VSH |
|---|
| Model | 2-delig |
|---|
| Vorm | Recht |
|---|
| Aansluiting 1 | Persmof |
|---|
| Aansluiting 2 | Wartelmoer |
|---|
| Oppervlaktebescherming aansluiting 1 | Elektrolytisch verzinkt |
|---|
| Oppervlaktebescherming aansluiting 2 | Elektrolytisch verzinkt |
|---|
| Contourcode aansluiting 1 | M |
|---|
| Hoofdkleur fitting | Grijs |
|---|
| Met aansluitingsindicator | nee |
|---|
| Druktrap klasse flens (PN) | PN 16 |
|---|
| Max. mediumtemperatuur (continu) | 135 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | ja |
|---|
| Excentrisch | nee |
|---|
| Gastec QA | nee |
|---|
| KIWA-keur | nee |
|---|
| Min. mediumtemperatuur (continu) | -35 °C |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Druktrap klasse flens | PN 16 |
|---|
| Werkende lengte aansluiting 2 | 2 mm |
|---|
| Met stootnok/-rand | ja |
|---|
| Wanddikte aansluiting 1 | 1.5 mm |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Verlopend | nee |
|---|
| Max. werkdruk bij 20°C | 16 bar |
|---|
| Mediumtemperatuur (continu) | -35-135 °C |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Systeemgebonden | ja |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Staal |
|---|
| Materiaal aansluiting 2 | Staal |
|---|
| Materiaalkwaliteit aansluiting 1 | St 34.2 (1.0034) |
|---|
| Materiaalkwaliteit aansluiting 2 | St 34.2 (1.0034) |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| Met TUV goedkeuring | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | nee |
|---|
| Gecertificeerd volgens NF 545 | nee |
|---|
| KOMO-keur | nee |
|---|
| Gastec QA - KE 214 (H2) | nee |
|---|
| Type goedkeuring volgens BBR / EKS | nee |
|---|
| | 15x3/4"press x bi C 1446 6340 | 18x3/4"press x bi C 1446 6340 | 22x1"press x bi C 1446 634055 | 28x1.1/4"press x bi C 1446 63 | 35x1.1/2"press x bi C 1446 63 |
|---|
| Sleutelwijdte | 30 mm | 30 mm | 36 mm | 46 mm | 52 mm |
|---|
| Lengte | 37 mm | 37 mm | 40 mm | 41 mm | 45 mm |
|---|
| Nom. diameter aansluiting 2 | 3/4" (20) | 3/4" (20) | 1" (25) | 1 1/4" (32) | 1 1/2" (40) |
|---|
| Uitwendige buisdiameter aansluiting 1 | 15 mm | 18 mm | 22 mm | 28 mm | 35 mm |
|---|
| Lengte aansluiting 1 | 29 mm | 29 mm | 30 mm | 31 mm | 34 mm |
|---|
| Lengte aansluiting 2 | 8.4 mm | 8.4 mm | 10.2 mm | 10.2 mm | 11.1 mm |
|---|
| Werkende lengte aansluiting 1 | 9 mm | 9 mm | 9 mm | 8 mm | 8 mm |
|---|
| VdS keur | nee | nee | ja | ja | ja |
|---|
| LPCB keur | nee | nee | ja | ja | ja |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 20 | DN 25 | DN 32 |
|---|
