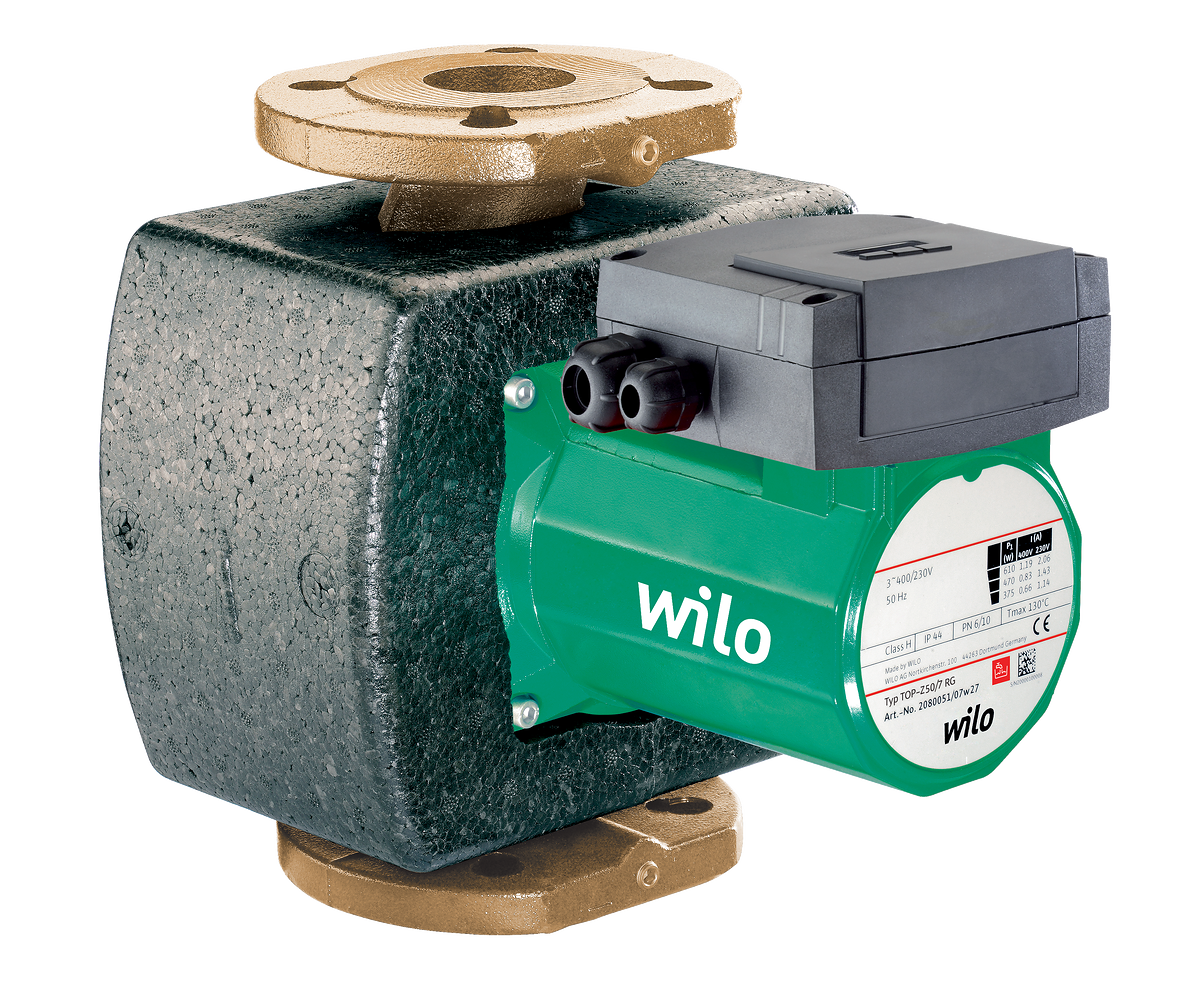

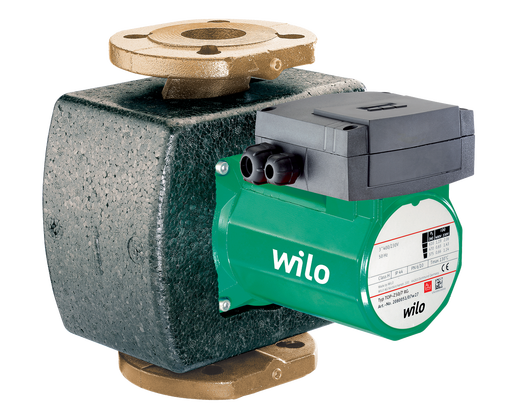

Wilo TOP-Z 80/10 DM PN10 RG00 2175534

Maak uw keuze

Details

Merk	Wilo
Titel	TOP-Z 80/10 DM PN10 RG00 2175534
Artikelnummer	A8405762
Fabrikantnummer	8405762
EAN code	04048482742885

Fabrikant informatie

Merk	WILO
Aantal fasen	3
Materiaalkwaliteit	Brons (Rg 5)
Toerental	2900 1/min
Omgevingstemperatuur	0-40 °C
Nom. spanning	230-400 V
Frequentie	50 Hz
Beschermingsgraad (IP)	IPX4D
Met communicatie-interface CANOpen	nee
Met communicatie-interface PROFIBUS	nee
Materiaal waaier / pompwiel	Polypropyleen (PP)
Type communicatie	Overig
Signaal en communicatie-interface	Geen
Met communicatie-interface LON-Works	nee
Met communicatie-interface KNX	nee
Met communicatie-interface BACnet/IP	nee
Met communicatie-interface BACnet MS/TP	nee
Met communicatie-interface LIN (Local Interconnect Network)	nee
Met communicatie-interface PROFINET	nee
Max. mediumtemperatuur (continu)	110 °C
Min. mediumtemperatuur (continu)	-20 °C
Aansluitspanning	3 x 400 V
Materiaal behuizing	Brons
Materiaal pomphuis	Brons
Dubbelpomp	nee
Isolatieklasse volgens IEC	H
Materiaalkwaliteit pomphuis	Brons (Rg 5)
Mediumtemperatuur (continu)	0-80 °C

	25/10 DM PN1600 2175510	25/10 DM PN6/1000 2175509	30/10 DM PN16 RG00 2175513	40/7 DM PN16 RG00 2175518	50/7 DM PN16 RG00 2175524	65/10 DM PN16 RG00 2175530	80/10 DM PN10 RG00 2175534	80/10 DM PN16 RG00 2175536
Nom. stroom	0.77 A	0.77 A	0.77 A	0.7 A	1.38 A	2.42 A	2.92 A	2.92 A
Aansluiting	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Flens	Flens	Flens	Flens	Flens
Max. debiet	9.5 m³/h	9.5 m³/h	9.5 m³/h	16.26 m³/h	26.29 m³/h	42.67 m³/h	67.24 m³/h	67.24 m³/h
Max. opvoerhoogte	9.294 m	9.294 m	9.294 m	5.915 m	6.851 m	8.74 m	9.016 m	9.016 m
Max. bedrijfsdruk	16 bar	10 bar	16 bar	16 bar	16 bar	16 bar	10 bar	16 bar
Inbouwlengte	180 mm	180 mm	180 mm	250 mm	280 mm	340 mm	360 mm	360 mm
Nom. debiet	3.97 m³/h	3.97 m³/h	3.97 m³/h	9.837 m³/h	17.07 m³/h	26.05 m³/h	44.98 m³/h	44.98 m³/h
Energieverbruik pomp (solpump)	310 W	310 W	310 W	320 W	680 W	1050 W	1440 W	1440 W
Energieverbruik pomp standby (solstandbypump)	100 W	100 W	100 W	120 W	240 W	515 W	865 W	865 W
Opgenomen motorvermogen (P1)	0.31 kW	0.31 kW	0.31 kW	0.32 kW	0.68 kW	1.05 kW	1.44 kW	1.44 kW
Afgegeven motorvermogen (P2)	0.18 kW	0.18 kW	0.18 kW	0.18 kW	0.35 kW	0.7 kW	1.1 kW	1.1 kW
Volumestroom (BEP)	3.97 m³/h	3.97 m³/h	3.97 m³/h	9.837 m³/h	17.07 m³/h	26.05 m³/h	44.98 m³/h	44.98 m³/h
Druk bij volumestroom (BEP)	73.952 kPa	73.952 kPa	73.952 kPa	42.953 kPa	52.897 kPa	60.507 kPa	51.348 kPa	51.348 kPa
Aansluitstandaard inlaatzijde	ISO 228-1	ISO 228-1	ISO 228-1	EN 1092-2	EN 1092-2	EN 1092-2	EN 1092-2	EN 1092-2
Aansluitstandaard uitlaatzijde	ISO 228-1	ISO 228-1	ISO 228-1	EN 1092-2	EN 1092-2	EN 1092-2	EN 1092-2	EN 1092-2
Druktrap klasse	PN 16	PN 10	PN 16	PN 16	PN 16	PN 16	PN 10	PN 16
Druktrap klasse flens	PN 16	PN 10	PN 16	PN 16	PN 16	PN 16	PN 10	PN 16
Lengte aansluiting 1	90 mm	90 mm	90 mm	125 mm	140 mm	170 mm	180 mm	180 mm
Lengte aansluiting 2	102 mm	102 mm	102 mm	102 mm	109 mm	119 mm	119 mm	119 mm
Max. werkdruk	16 bar	10 bar	16 bar	16 bar	16 bar	16 bar	10 bar	16 bar
Opvoerhoogte bij nom. debiet	754.1 kPa	754.1 kPa					523.6 kPa	523.6 kPa
Nom. diameter	1" (25)	1" (25)	1 1/4" (32)	DN 40	DN 50	DN 65	DN 80	DN 80
Aansluiting inlaatzijde	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Flens	Flens	Flens	Flens	Flens
Nom. diameter aansluiting inlaatzijde	1 1/2" (40)	1 1/2" (40)	2" (50)	DN 40	DN 50	DN 65	DN 80	DN 80
Nom. diameter aansluiting uitlaatzijde	1 1/2" (40)	1 1/2" (40)	2" (50)	DN 40	DN 50	DN 65	DN 80	DN 80
Aansluitmaat pomphuis	1 1/2"	1 1/2"	2"	DN 40	DN 50	DN 65	DN 80	DN 80
Uitwendige buisdiameter aansluiting inlaatzijde	40 mm	40 mm	50 mm	40 mm	50 mm	65 mm	80 mm	80 mm
Uitwendige buisdiameter aansluiting uitlaatzijde	40 mm	40 mm	50 mm	40 mm	50 mm	65 mm	80 mm	80 mm
Aansluiting uitlaatzijde	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad cilindrisch BSPP-G (ISO 228-1)	Flens	Flens	Flens	Flens	Flens
Druktrap flens aansluiting inlaatzijde	PN 16	PN 10	PN 16	PN 16	PN 16	PN 16	PN 10	PN 16
Druktrap flens aansluiting uitlaatzijde	PN 16	PN 10	PN 16	PN 16	PN 16	PN 16	PN 10	PN 16
Flensvorm				Rond	Rond	Rond	Rond	Rond
