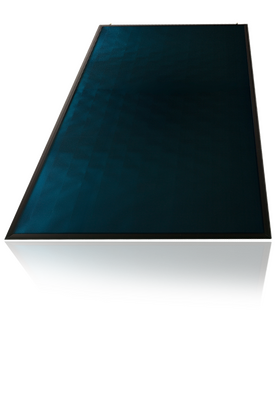

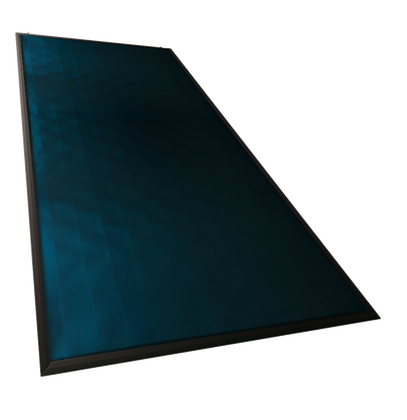

Atag collectorset 2,5M2 platd. verticaal
Maak uw keuze
-
2,5M2 platd. verticaal
-
10,0M2 opdak H/V COS11
-
10,0M2 platd horizonta
-
10,0M2 platd verticaal
-
2,5M2 opdak H/V COS103
-
2,5M2 platd. horizonta
-
2,5M2 platd. verticaal
-
5,0M2 opdak H/V COS108
-
5,0M2 platd. horizonta
-
5,0M2 platd. verticaal
-
7,5M2 opdak H/V COS113
-
7,5M2 platd. horizonta
-
7,5M2 platd. verticaal
Merk |
Atag |
Titel |
collectorset 2,5M2 platd. verticaal |
Artikelnummer |
A0650423 |
Fabrikantnummer |
0251373 |
EAN code |
08719743861121 |
Merk | ATAG |
---|
Energie-efficiëntieklasse | A |
---|
Collectorefficiëntie | 67 % |
---|
Primaire coëfficiënt (a1) | 3.67 W/(m².K) |
---|
Secundaire coëfficiënt (a2) | 0.02 W/(m².K²) |
---|
Instralingshoekmodifier (IAM) | 0.96 |
---|
Optische efficiëntie | 0.856 % |
---|
Uitwendige buisdiameter alle aansluitingen | 15 mm |
---|
Plaatsing collector aan gevel | nee |
---|
Plaatsing collector in hellend dak | nee |
---|
Hoogte collector | 94 mm |
---|
Nom. diameter alle aansluitingen | 3/8" (10) |
---|
Aansluitingen | Buitendraad cilindrisch BSPP-G (ISO 228-1) |
---|
Max. toelaatbare bedrijfsdruk | 6 bar |
---|
Collectorprincipe | Vlakke plaat |
---|
Glycolbestendig | ja |
---|
Geschikt voor gesloten systeem | ja |
---|
Geschikt voor zwembadwaterverwarming | nee |
---|
Thermisch lint | nee |
---|
Draadmaat alle aansluitingen | 3/8" (10) |
---|
| 10,0M2 opdak H/V COS11 | 10,0M2 platd horizonta | 10,0M2 platd verticaal | 2,5M2 opdak H/V COS103 | 2,5M2 platd. horizonta | 2,5M2 platd. verticaal | 5,0M2 opdak H/V COS108 | 5,0M2 platd. horizonta | 5,0M2 platd. verticaal | 7,5M2 opdak H/V COS113 | 7,5M2 platd. horizonta | 7,5M2 platd. verticaal |
---|
Totale oppervlakte | 10 m² | 10 m² | 10 m² | 2.5 m² | 2.5 m² | 2.5 m² | 5 m² | 5 m² | 5 m² | 7.5 m² | 7.5 m² | 7.5 m² |
---|
Collectoroppervlakte | 9.12 m² | 9.12 m² | 9.12 m² | 2.28 m² | 2.28 m² | 2.28 m² | 4.56 m² | 4.56 m² | 4.56 m² | 6.84 m² | 6.84 m² | 6.84 m² |
---|
Plaatsing collector op hellend dak | ja | nee | nee | ja | nee | nee | ja | nee | nee | ja | nee | nee |
---|
Plaatsing collector op platdak | nee | ja | ja | nee | ja | ja | nee | ja | ja | nee | ja | ja |
---|
Opstelling collector portrait | ja | nee | ja | ja | nee | ja | ja | nee | ja | ja | nee | ja |
---|
Opstelling collector landscape | ja | ja | nee | ja | ja | nee | ja | ja | nee | ja | ja | nee |
---|
Lengte collector | 2119 mm | 1183 mm | 2119 mm | 2119 mm | 1183 mm | 2119 mm | 2119 mm | 1183 mm | 2119 mm | 2119 mm | 1183 mm | 2119 mm |
---|
Breedte collector | 4732 mm | 8852 mm | 4732 mm | 1183 mm | 2138 mm | 1183 mm | 2366 mm | 4426 mm | 2366 mm | 3549 mm | 6564 mm | 3549 mm |
---|
