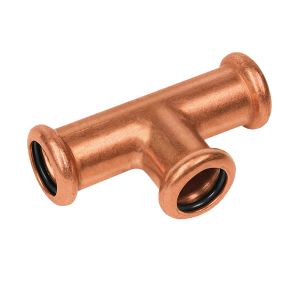

Copper-press T-stuk verlopend 35 x 28 x 35 mm

Maak uw keuze

Details

Titel	Copper-press T-stuk verlopend 35 x 28 x 35 mm
Artikelnummer	A1091326
Fabrikantnummer	402150
EAN code	08717845052898

Fabrikant informatie

Model	T-stuk
Aansluiting 1	Persmof
Hoek	90 °
Oppervlaktebescherming aansluiting 1	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld
Oppervlaktebescherming aansluiting 2	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld
Materiaal aansluiting 3	Koper
Kwaliteitsklasse aansluiting 3	Cu-DHP (CW024A)
Oppervlaktebescherming aansluiting 3	Onbehandeld
Oppervlaktebehandeling aansluiting 3	Onbehandeld
Contourcode aansluiting 1	M
Contourcode aansluiting 3	M
Hoofdkleur fitting	Overig
Aansluiting 3	Persmof
KIWA-keur	ja
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
FM keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Met thermische isolatie	nee
Hoge treksterkte	ja
Contourcode	M
Materiaal aansluiting 1	Koper
Materiaal aansluiting 2	Koper
Kwaliteitsklasse aansluiting 1	Cu-DHP (CW024A)
Kwaliteitsklasse aansluiting 2	Cu-DHP (CW024A)
Meerdelig	nee
DIN-CERTCO certificaat	nee
VdS keur	nee
DVGW-keur voor gas	nee
Gastec QA	nee
KOMO-keur	nee

	12mm kiwa	15-1/2"bi-15mm kiwa	15mm kiwa	22 x 3/4 binnendraad x 22 mm	22-1/2"bi-22mm kiwa	22-15-22mm kiwa	22mm kiwa	28 x 1/2 binnendraad x 28 mm	28 x 3/4 binnendraad x 28 mm	28mm kiwa	35 x 1/2 binnendraad x 35 mm	35mm kiwa	verlopend 15 x 12 x 15 mm	verlopend 15 x 22 x 15 mm	verlopend 22 x 15 x 15 mm	verlopend 22 x 22 x 15 mm	verlopend 28 x 22 x 22 mm	verlopend 28 x 22 x 28 mm	verlopend 28 x 28 x 22 mm	verlopend 35 x 15 x 35 mm	verlopend 35 x 22 x 35 mm	verlopend 35 x 28 x 35 mm
Merk	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	GEBERIT	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX	BONFIX
Aansluiting 2	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Stromende uitvoering (met binnenradius)	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Contourcode aansluiting 2	M		M			M	M			M		M	M	M	M	M	M	M	M	M	M	M
Max. bedrijfsdruk bij max. medium temperatuur	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar		16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar
Met aansluitingsindicator	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja		ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Max. mediumtemperatuur (continu)	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C		120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C	120 °C
Afgedopt	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met pakkingen	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Nom. diameter aansluiting 2	DN 10	1/2" (15)	DN 12	3/4" (20)	1/2" (15)	DN 12	DN 20	1/2" (15)	3/4" (20)	DN 25	1/2" (15)	DN 32	DN 10	DN 20	DN 12	DN 20	DN 20	DN 20	DN 25	DN 12	DN 20	DN 25
Nom. diameter aansluiting 3	DN 10	DN 12	DN 12	DN 20	DN 20	DN 20	DN 20	DN 25	DN 25	DN 25	DN 32	DN 32	DN 12	DN 12	DN 12	DN 12	DN 20	DN 25	DN 20	DN 32	DN 32	DN 32
Min. mediumtemperatuur (continu)	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C		-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C	-30 °C
Uitwendige buisdiameter aansluiting 1	12 mm	15 mm	15 mm	22 mm	22 mm	22 mm	22 mm	28 mm	28 mm	28 mm	35 mm	35 mm	15 mm	15 mm	22 mm	22 mm	28 mm	28 mm	28 mm	35 mm	35 mm	35 mm
Uitwendige buisdiameter aansluiting 2	12 mm	18.631 mm	15 mm	24.117 mm	18.631 mm	15 mm	22 mm	18.631 mm	24.117 mm	28 mm	18.631 mm	35 mm	12 mm	22 mm	15 mm	22 mm	22 mm	22 mm	28 mm	15 mm	22 mm	28 mm
Uitwendige buisdiameter aansluiting 3	12 mm	15 mm	15 mm	22 mm	22 mm	22 mm	22 mm	28 mm	28 mm	28 mm	35 mm	35 mm	15 mm	15 mm	15 mm	15 mm	22 mm	28 mm	22 mm	35 mm	35 mm	35 mm
Lengte aansluiting 1	23.45 mm	31 mm	34.15 mm	40 mm	37 mm	33.45 mm	38.95 mm	40 mm	42 mm	43.2 mm	45 mm	50 mm	25.65 mm	35.15 mm	33.45 mm	36.95 mm	40.2 mm	40.2 mm	43.2 mm	42.5 mm	46 mm	49 mm
Lengte aansluiting 2	23.45 mm	31 mm	34.15 mm	40 mm	37 mm	33.45 mm	38.95 mm	40 mm	42 mm	43.2 mm	45 mm	59 mm	25.65 mm	35.15 mm	31.65 mm	35.15 mm	40.45 mm	40 mm	43.45 mm	42.5 mm	46 mm	49 mm
Werkende lengte aansluiting 1	7.45 mm	13 mm	16.15 mm	16 mm	13 mm	9.45 mm	14.95 mm	13 mm	15 mm	16.2 mm	13 mm	24 mm	7.65 mm	17.15 mm	9.45 mm	12.95 mm	13.2 mm	13.2 mm	16.2 mm	10.5 mm	14 mm	17 mm
Werkende lengte aansluiting 2	7.45 mm	13 mm	16.15 mm	16 mm	13 mm	9.45 mm	14.95 mm	13 mm	15 mm	16.2 mm	13 mm	33 mm	7.65 mm	17.15 mm	13.65 mm	17.15 mm	16.45 mm	13 mm	19.45 mm	10.5 mm	14 mm	17 mm
Lengte aansluiting 3	23.45 mm	29 mm	27.15 mm	37 mm	32 mm	31.15 mm	36.95 mm	36 mm	42 mm	43.2 mm	32 mm	50 mm	24.95 mm	36.95 mm	31.15 mm	36.95 mm	39.95 mm	39.95 mm	43.2 mm	46.7 mm	43.95 mm	47.2 mm
Werkende lengte aansluiting 3	7.45 mm	14 mm	9.15 mm	20 mm	19 mm	13.15 mm	12.95 mm	23 mm	29 mm	16.2 mm		24 mm	8.95 mm	12.95 mm	13.15 mm	12.95 mm	15.95 mm	15.95 mm	16.2 mm	28.7 mm	19.95 mm	20.2 mm
Materiaal afdichting	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	CIIR	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)
Verlopend	nee	ja	nee	ja	ja	ja	nee	ja	ja	nee	ja	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Max. werkdruk bij 20°C	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar		16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar	16 bar
Mediumtemperatuur (continu)	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C		-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C	-30-120 °C
Nom. diameter aansluiting 1	DN 10	DN 12	DN 12	DN 20	DN 20	DN 20	DN 20	DN 25	DN 25	DN 25	DN 32	DN 32	DN 12	DN 12	DN 20	DN 20	DN 25	DN 25	DN 25	DN 32	DN 32	DN 32
Systeemgebonden	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met TUV goedkeuring	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur voor water	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Type goedkeuring volgens BBR / EKS	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Sleutelwijdte				32 mm					32 mm
Hoek verstelbaar												nee
Gastec QA - KE 214 (H2)												nee

Leidingsystemen + koppelingen

Copper-press T-stuk verlopend 35 x 28 x 35 mm
