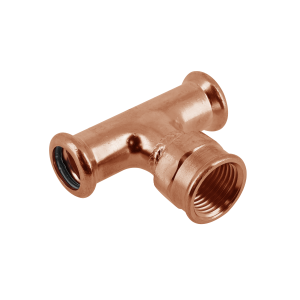

Copper-press T-stuk 15-1/2"bi-15mm kiwa
| Titel |
Copper-press T-stuk 15-1/2"bi-15mm kiwa |
| Artikelnummer |
A1091352 |
| Fabrikantnummer |
403620 |
| EAN code |
08717845054441 |
| Model | T-stuk |
|---|
| Aansluiting 1 | Persmof |
|---|
| Hoek | 90 ° |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebescherming aansluiting 2 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | Onbehandeld |
|---|
| Materiaal aansluiting 3 | Koper |
|---|
| Kwaliteitsklasse aansluiting 3 | Cu-DHP (CW024A) |
|---|
| Oppervlaktebescherming aansluiting 3 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 3 | Onbehandeld |
|---|
| Contourcode aansluiting 1 | M |
|---|
| Contourcode aansluiting 3 | M |
|---|
| Hoofdkleur fitting | Overig |
|---|
| Aansluiting 3 | Persmof |
|---|
| KIWA-keur | ja |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Met stootnok/-rand | ja |
|---|
| FM keur | nee |
|---|
| UL-keur | nee |
|---|
| ULC keur | nee |
|---|
| LPCB keur | nee |
|---|
| Met thermische isolatie | nee |
|---|
| Hoge treksterkte | ja |
|---|
| Contourcode | M |
|---|
| Materiaal aansluiting 1 | Koper |
|---|
| Materiaal aansluiting 2 | Koper |
|---|
| Kwaliteitsklasse aansluiting 1 | Cu-DHP (CW024A) |
|---|
| Kwaliteitsklasse aansluiting 2 | Cu-DHP (CW024A) |
|---|
| Meerdelig | nee |
|---|
| DIN-CERTCO certificaat | nee |
|---|
| VdS keur | nee |
|---|
| DVGW-keur voor gas | nee |
|---|
| Gastec QA | nee |
|---|
| KOMO-keur | nee |
|---|
| | 12mm kiwa | 15-1/2"bi-15mm kiwa | 15mm kiwa | 22-1/2"bi-22mm kiwa | 22-15-22mm kiwa | 22mm kiwa | 28mm kiwa | 35mm kiwa |
|---|
| Merk | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | BONFIX | GEBERIT |
|---|
| Aansluiting 2 | Persmof | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Persmof | Binnendraad cilindrisch BSPP-G (ISO 228-1) | Persmof | Persmof | Persmof | Persmof |
|---|
| Stromende uitvoering (met binnenradius) | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| Contourcode aansluiting 2 | M | | M | | M | M | M | M |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | |
|---|
| Met aansluitingsindicator | ja | ja | ja | ja | ja | ja | ja | |
|---|
| Max. mediumtemperatuur (continu) | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | 120 °C | |
|---|
| Afgedopt | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| Met pakkingen | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| Nom. diameter aansluiting 2 | DN 10 | 1/2" (15) | DN 12 | 1/2" (15) | DN 12 | DN 20 | DN 25 | DN 32 |
|---|
| Nom. diameter aansluiting 3 | DN 10 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 25 | DN 32 |
|---|
| Min. mediumtemperatuur (continu) | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | -30 °C | |
|---|
| Uitwendige buisdiameter aansluiting 1 | 12 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 28 mm | 35 mm |
|---|
| Uitwendige buisdiameter aansluiting 2 | 12 mm | 18.631 mm | 15 mm | 18.631 mm | 15 mm | 22 mm | 28 mm | 35 mm |
|---|
| Uitwendige buisdiameter aansluiting 3 | 12 mm | 15 mm | 15 mm | 22 mm | 22 mm | 22 mm | 28 mm | 35 mm |
|---|
| Lengte aansluiting 1 | 15 mm | | | 24 mm | | 24 mm | 26 mm | 50 mm |
|---|
| Lengte aansluiting 2 | 15 mm | | | | | 24 mm | 26 mm | 59 mm |
|---|
| Lengte aansluiting 3 | 15 mm | | | 24 mm | | 24 mm | 26 mm | 50 mm |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | CIIR |
|---|
| Verlopend | nee | ja | nee | ja | ja | nee | nee | nee |
|---|
| Max. werkdruk bij 20°C | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | |
|---|
| Mediumtemperatuur (continu) | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | -30-120 °C | |
|---|
| Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 12 | DN 20 | DN 20 | DN 20 | DN 25 | DN 32 |
|---|
| Systeemgebonden | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| DVGW-keur | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| Met TUV goedkeuring | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| DVGW-keur voor water | nee | nee | nee | nee | nee | nee | nee | ja |
|---|
| Type goedkeuring volgens BBR / EKS | nee | nee | nee | nee | nee | nee | nee | |
|---|
| Hoek verstelbaar | | | | | | | | nee |
|---|
| Werkende lengte aansluiting 1 | | | | | | | | 24 mm |
|---|
| Werkende lengte aansluiting 2 | | | | | | | | 33 mm |
|---|
| Werkende lengte aansluiting 3 | | | | | | | | 24 mm |
|---|
| Gastec QA - KE 214 (H2) | | | | | | | | nee |
|---|
