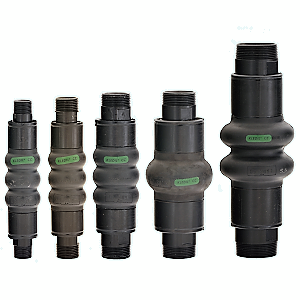

Compensator kledil 1.1/4" CC/GZ 32mm 24C

Maak uw keuze

Materiaal aansluiting	Staal
Oppervlaktebescherming aansluiting	Elektrolytisch verzinkt
Laterale beweging	ja
Angulaire beweging	ja
Materiaal inlage	Polyamide (PA)
Axiale beweging	ja
Kwaliteitsklasse aansluiting	St 37.2 (1.0037)
Max. vacuüm met steunring	1 bar

	1" CC/GZ 25mm 24CC002	1.1/2" EPC 40mm 24EP0	1.1/4" CC/GZ 32mm 24C	2" EPC 50mm RVS 24EP0	3/4" CC/GZ 20mm 24CC0
Merk	Kledil	Dilatoflex	Kledil	Dilatoflex	Kledil
Aansluiting	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Kleurcode	Groen	Violet	Groen	Violet	Groen
Max. bedrijfstemperatuur	110 °C	100 °C	110 °C	100 °C	110 °C
Uitwendige buisdiameter	33.7 mm	139.7 mm	42.4 mm	273 mm	26.9 mm
Druktrap klasse flens	Overig	PN 16	Overig	PN 16	Overig
Vacuümbestendigheid bij 20 °C	100 %	30 %	100 %	30 %	100 %
Materiaal binnenwand balg	SBR (Styreen butadiëne rubber)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	SBR (Styreen butadiëne rubber)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	SBR (Styreen butadiëne rubber)
Materiaal buitenwand balg	CR (neopreen)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	CR (neopreen)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	CR (neopreen)
Bewegingsopname axiaal+	8 mm	15 mm	8 mm	25 mm	8 mm
Bewegingsopname axiaal -	15 mm	25 mm	15 mm	15 mm	15 mm
Bewegingsopname lateraal +/-	10 mm	15 mm	10 mm	15 mm	10 mm
Bewegingsopname angulair +/-	25 °	14 °	20 °	8 °	30 °
Max. werkdruk bij 20°C	9 bar	16 bar	9 bar	16 bar	12 bar
Nom. diameter	1" (25)	5" (125)	1 1/4" (32)	DN 250	3/4" (20)
Neutrale lengte	220 mm	130 mm	230 mm	130 mm	220 mm
Max. vacuüm zonder steunring	1 bar	0.3 bar	1 bar	0.3 bar	1 bar
