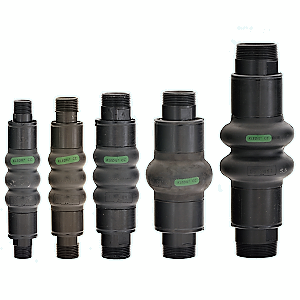

Compensator kledil 3/4" CC/GZ 20mm 24CC0

Maak uw keuze

Titel	Compensator kledil 3/4" CC/GZ 20mm 24CC0
Artikelnummer	A8266707
Fabrikantnummer	8266707
EAN code	08718144090635

Materiaal aansluiting	Staal
Oppervlaktebescherming aansluiting	Elektrolytisch verzinkt
Laterale beweging	ja
Angulaire beweging	ja
Materiaal inlage	Polyamide (PA)
Axiale beweging	ja
Kwaliteitsklasse aansluiting	St 37.2 (1.0037)
Max. vacuüm met steunring	1 bar

	1" CC/GZ 25mm 24CC002	1.1/2" EPC 40mm 24EP0	1.1/4" CC/GZ 32mm 24C	3/4" CC/GZ 20mm 24CC0
Merk	Kledil	Dilatoflex	Kledil	Kledil
Aansluiting	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Flens	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)
Kleurcode	Groen	Violet	Groen	Groen
Max. bedrijfstemperatuur	110 °C	100 °C	110 °C	110 °C
Uitwendige buisdiameter	33.7 mm	139.7 mm	42.4 mm	26.9 mm
Druktrap klasse flens	Overig	PN 16	Overig	Overig
Vacuümbestendigheid bij 20 °C	100 %	30 %	100 %	100 %
Materiaal binnenwand balg	Styreen Butadieen Rubber (SBR)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Styreen Butadieen Rubber (SBR)	Styreen Butadieen Rubber (SBR)
Materiaal buitenwand balg	Polychloropeen (CR)	Ethyleen-Propyleen-Dieen-Monomeer (EPDM)	Polychloropeen (CR)	Polychloropeen (CR)
Bewegingsopname axiaal+	8 mm	15 mm	8 mm	8 mm
Bewegingsopname axiaal -	15 mm	25 mm	15 mm	15 mm
Bewegingsopname lateraal +/-	10 mm	15 mm	10 mm	10 mm
Bewegingsopname angulair +/-	25 °	14 °	20 °	30 °
Max. werkdruk bij 20°C	9 bar	16 bar	9 bar	12 bar
Nom. diameter	1" (25)	5" (125)	1 1/4" (32)	3/4" (20)
Neutrale lengte	220 mm	130 mm	230 mm	220 mm
Max. vacuüm zonder steunring	1 bar	0.3 bar	1 bar	1 bar
