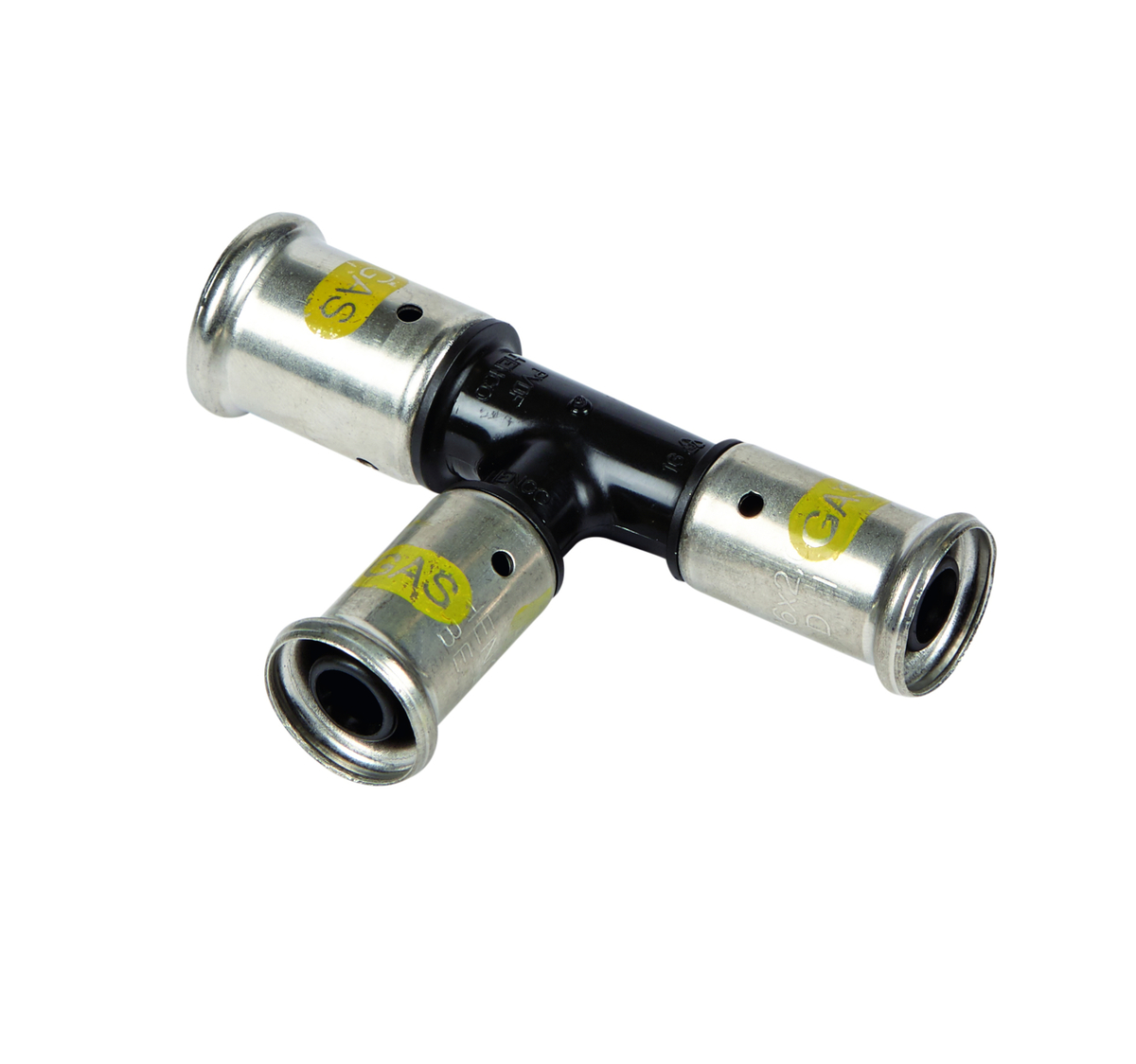

Henco Pers T 40x40x26mm 90gr GAS

Maak uw keuze

Details

Merk	Henco
Titel	Pers T 40x40x26mm 90gr GAS
Artikelnummer	A1090838
Fabrikantnummer	3909421
EAN code	05414764062818

Fabrikant informatie

Merk	Henco
Systeemgebonden	ja
KIWA-keur	nee

	D.Muurpl.20x1/2" Kort GAS	Knie 40mm 90gr GAS	Kopp.xCu Knel 16x15mm GAS	Kopp.xCu Knel 20x22mm GAS	Koppeling 40x40mm GAS	Ovg.Kopp.40x 1"bidr GAS	Ovg.Kopp.40x 1"budr GAS	Ovg.Kopp.40x5/4"bidr GAS	Ovg.Kopp.40x5/4"budr GAS	T 32x40x32mm 90gr GAS	T 40x 1"x40mm bidr GAS	T 40x16x40mm 90gr GAS	T 40x20x40mm 90gr GAS	T 40x26x40mm 90gr GAS	T 40x32x32mm 90gr GAS	T 40x32x40mm 90gr GAS	T 40x40x26mm 90gr GAS	T 40x40x32mm 90gr GAS	T 40x40x40mm 90gr GAS	T 40x5/4"x40mm bidr GAS	Verloop 40x26mm GAS	Verloop 40x32mm GAS
Vorm	Haaks	Bocht		Recht	Recht	Recht	Recht	Recht	Recht												Recht	Recht
Oppervlaktebescherming	Onbehandeld
Aansluiting	Persmof
Materiaal behuizing	Polyvinylidenefluoride (PVDF)
Draadmaat kraanaansluiting	1/2"
Zeta-waarde	25.9	6.1			1.3	1.4	1.7	1.7	1.5												14.2	3.4
Nom. diameter aansluiting 2	1/2" (15)					1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)		1" (25)									1 1/4" (32)
Lengte aansluiting 1	60 mm	75 mm		36 mm	53 mm	42 mm	42 mm	47.5 mm	48 mm	72.5 mm	76.5 mm	59 mm	61 mm	68 mm	71.5 mm	72 mm	75.5 mm	74.5 mm	75 mm	79.5 mm	57 mm	57.5 mm
Lengte aansluiting 2	44 mm	75 mm		17 mm	53 mm	32.5 mm	42 mm	37 mm	46 mm	69.5 mm	62 mm	60 mm	60 mm	61.5 mm	71 mm	74.5 mm	73.5 mm	73.5 mm	75 mm	68 mm	57 mm	57.5 mm
Werkende lengte aansluiting 1	33 mm	36 mm		36 mm	17 mm	6 mm	6 mm	11.5 mm	12 mm	36.5 mm	40.5 mm	23 mm	25 mm	32 mm	35.5 mm	36 mm	39.5 mm	38.5 mm	39 mm	43.5 mm	21 mm	21.5 mm
Werkende lengte aansluiting 2	30 mm	36 mm		17 mm	17 mm	15 mm	25.5 mm	17 mm	27 mm	33.5 mm	44.5 mm	33 mm	33 mm	34.5 mm	35 mm	38.5 mm	37.5 mm	37.5 mm	39 mm	48 mm	30 mm	21.5 mm
Lengte aansluiting 3	60 mm									72.5 mm	76.5 mm	59 mm	61 mm	68 mm	69.5 mm	72 mm	69 mm	74 mm	75 mm	79.5 mm
Werkende lengte aansluiting 3	33 mm									36.5 mm	40.5 mm	23 mm	25 mm	32 mm	33.5 mm	36 mm	42 mm	38 mm	39 mm	43.5 mm
Uitwendige buisdiameter aansluiting	20 mm
Lengte vanaf muurplaat	40 mm
Max. werkdruk bij 20°C	16 bar	10 bar		16 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Mediumtemperatuur (continu)	-20-60 °C	-20-60 °C	- °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C
Contourcode	TH		TH	TH
DVGW-keur voor gas	nee	nee		ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur voor water	nee	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Gastec QA	ja	ja	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
KOMO-keur	nee	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Type goedkeuring volgens BBR / EKS	nee	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Aansluiting 1		Persmof		Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Aansluiting 2		Persmof		Klemaansluiting	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof
Lengte		98 mm		61 mm	105.5 mm	74.5 mm	84 mm	84.5 mm	93 mm												113.5 mm	114.5 mm
Ringstijfheidsklasse		Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig
Oppervlaktebescherming aansluiting 1		Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 1		Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebescherming aansluiting 2		Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 2		Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 1		BE		TH	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE
Contourcode aansluiting 2		BE			BE					BE		TH	TH	TH	BE	BE	BE	BE	BE		TH	BE
Max. bedrijfsdruk bij max. medium temperatuur		10 bar									10 bar
Hoofdkleur fitting		Zwart		Messing	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart
Max. mediumtemperatuur (continu)		60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C
Afgedopt		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Bochtstraal		20 mm
Met pakkingen		ja		ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Excentrisch		nee	nee	nee	nee	nee	nee	nee	nee												nee	nee
Min. mediumtemperatuur (continu)		-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C
Met aftapper		nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met ontluchter		nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Uitwendige buisdiameter aansluiting 1		40 mm		20 mm	40 mm	40 mm	40 mm	40 mm	40 mm	32 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Uitwendige buisdiameter aansluiting 2		40 mm		22 mm	40 mm					40 mm		16 mm	20 mm	26 mm	32 mm	32 mm	40 mm	40 mm	40 mm		26 mm	32 mm
Druktrap klasse flens		Overig
Met stootnok/-rand		nee		ja	ja	nee	nee	nee	nee	ja	nee	ja	ja	ja	nee	ja	nee	ja	ja	nee	ja	ja
Wanddikte aansluiting 1		0.9 mm			0.9 mm					0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm
Wanddikte aansluiting 2		0.9 mm			0.9 mm					0.9 mm		0.7 mm	0.7 mm	0.95 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm		0.95 mm	0.9 mm
FM keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
VdS keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
UL-keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
ULC keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
LPCB keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Materiaal afdichting		Gehydroneerd nitril rubber (HNBR)		Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)
Verlopend		nee	nee	ja	nee	nee	nee	nee	nee	ja	nee	ja	ja	ja	ja	ja	ja	ja	nee	nee	ja	ja
Met thermische isolatie		nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Hoge treksterkte		nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 1		Polyvinylidenefluoride (PVDF)		Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Materiaal aansluiting 2		Polyvinylidenefluoride (PVDF)		Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
DVGW-keur		nee		ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DIN-CERTCO certificaat		nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met TUV goedkeuring		nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Aandraaimoment			- Nm		0-0 Nm		0-0 Nm		0-0 Nm
Kwaliteitsklasse aansluiting 1				CuZn40Pb2 (CW617N)
Kwaliteitsklasse aansluiting 2				CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
Met aansluitingsindicator					nee		nee		nee
Gecertificeerd volgens NF 545					nee		nee		nee
Model										T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk
Hoek verstelbaar										nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Hoek										90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °
Stromende uitvoering (met binnenradius)										nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 3										Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Oppervlaktebehandeling aansluiting 3										Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 3										BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE
Aansluiting 3										Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Uitwendige buisdiameter aansluiting 3										32 mm	40 mm	40 mm	40 mm	40 mm	32 mm	40 mm	26 mm	32 mm	40 mm	40 mm
Wanddikte aansluiting 3										0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.95 mm	0.9 mm	0.9 mm	0.9 mm
Norm flens										Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig
