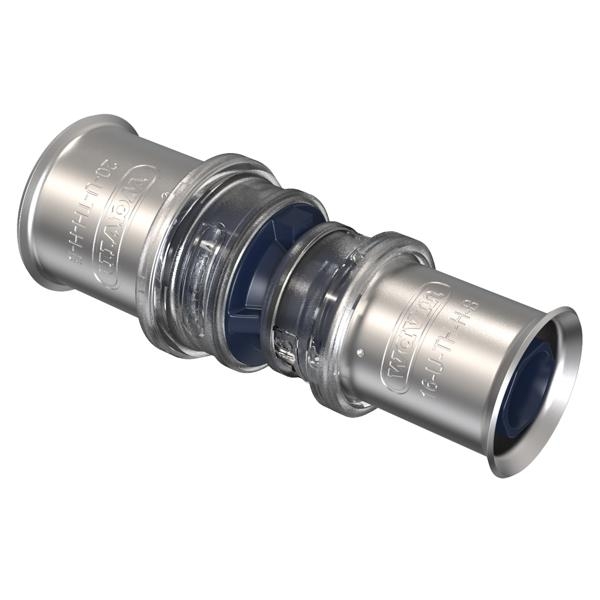

Tigris K5 Verloopkoppeling 32x20 mm
| Titel |
Tigris K5 Verloopkoppeling 32x20 mm |
| Artikelnummer |
A1072024 |
| Fabrikantnummer |
8765309 |
| EAN code |
04026294918346 |
| Merk | Wavin |
|---|
| Aansluiting 1 | Persmof |
|---|
| Oppervlaktebescherming aansluiting 1 | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 1 | Onbehandeld |
|---|
| Max. bedrijfsdruk bij max. medium temperatuur | 10 bar |
|---|
| Hoofdkleur fitting | Blauw |
|---|
| Max. mediumtemperatuur (continu) | 70 °C |
|---|
| Afgedopt | nee |
|---|
| Met pakkingen | ja |
|---|
| Gastec QA | nee |
|---|
| Met aftapper | nee |
|---|
| Met ontluchter | nee |
|---|
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
|---|
| Max. werkdruk bij 20°C | 10 bar |
|---|
| Mediumtemperatuur (continu) | 0-70 °C |
|---|
| Systeemgebonden | ja |
|---|
| Materiaal aansluiting 1 | Polyphenylsulfon (PPSU) |
|---|
| Kwaliteitsklasse aansluiting 1 | Overig |
|---|
| DVGW-keur voor gas | nee |
|---|
| DVGW-keur voor water | ja |
|---|
| KIWA-keur | ja |
|---|
| | Eindstop 16 mm | Eindstop 20 mm | Rechte Koppeling 20 mm | Verloop T-stuk 16x20x16 mm | Verloop T-stuk 25x25x20 mm | Verloopkoppeling 25x16 mm | Verloopkoppeling 32x20 mm |
|---|
| Uitwendige buisdiameter aansluiting 1 | 16 mm | 20 mm | 20 mm | 16 mm | 25 mm | 25 mm | 32 mm |
|---|
| Lengte aansluiting 1 | 37 mm | 38 mm | 34 mm | 44 mm | 52 mm | 40 mm | 40 mm |
|---|
| Werkende lengte aansluiting 1 | 12 mm | 12 mm | 9 mm | 20 mm | 22 mm | 10 mm | 10 mm |
|---|
| Wanddikte aansluiting 1 | 2 mm | 2.25 mm | 2.25 mm | 2 mm | 2.5 mm | 2.5 mm | 3 mm |
|---|
| FM keur | nee | nee | | | | | |
|---|
| Nom. diameter aansluiting 1 | DN 12 | DN 15 | DN 15 | DN 12 | DN 20 | DN 20 | DN 25 |
|---|
| Contourcode | U | U | | | | | |
|---|
| Model | | | 1-delig | T-stuk | T-stuk | 1-delig | 1-delig |
|---|
| Vorm | | | Recht | | | Recht | Recht |
|---|
| Aansluiting 2 | | | Persmof | Persmof | Persmof | Persmof | Persmof |
|---|
| Lengte | | | 69 mm | | | 74 mm | 75 mm |
|---|
| Aandraaimoment | | | - Nm | | | - Nm | - Nm |
|---|
| Oppervlaktebescherming aansluiting 2 | | | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld |
|---|
| Oppervlaktebehandeling aansluiting 2 | | | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld | Onbehandeld |
|---|
| Contourcode aansluiting 1 | | | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere |
|---|
| Contourcode aansluiting 2 | | | Meerdere | Meerdere | Meerdere | Meerdere | Meerdere |
|---|
| Nom. diameter aansluiting 2 | | | DN 15 | DN 15 | DN 20 | DN 12 | DN 15 |
|---|
| Excentrisch | | | nee | | | nee | nee |
|---|
| Uitwendige buisdiameter aansluiting 2 | | | 20 mm | 20 mm | 25 mm | 16 mm | 20 mm |
|---|
| Lengte aansluiting 2 | | | 34 mm | 43 mm | 52 mm | 34 mm | 36 mm |
|---|
| Werkende lengte aansluiting 2 | | | 9 mm | 17 mm | 22 mm | 10 mm | 10 mm |
|---|
| Met stootnok/-rand | | | ja | ja | ja | ja | ja |
|---|
| Wanddikte aansluiting 2 | | | 2.25 mm | 2.25 mm | 2.5 mm | 2 mm | 2.25 mm |
|---|
| Verlopend | | | nee | ja | ja | ja | ja |
|---|
| Met thermische isolatie | | | nee | nee | nee | nee | nee |
|---|
| Hoge treksterkte | | | ja | ja | ja | ja | ja |
|---|
| Materiaal aansluiting 2 | | | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) |
|---|
| Kwaliteitsklasse aansluiting 2 | | | Overig | Overig | Overig | Overig | Overig |
|---|
| Hoek | | | | 90 ° | 90 ° | | |
|---|
| Materiaal aansluiting 3 | | | | Polyphenylsulfon (PPSU) | Polyphenylsulfon (PPSU) | | |
|---|
| Kwaliteitsklasse aansluiting 3 | | | | Overig | Overig | | |
|---|
| Oppervlaktebescherming aansluiting 3 | | | | Onbehandeld | Onbehandeld | | |
|---|
| Oppervlaktebehandeling aansluiting 3 | | | | Onbehandeld | Onbehandeld | | |
|---|
| Contourcode aansluiting 3 | | | | Meerdere | Meerdere | | |
|---|
| Nom. diameter aansluiting 3 | | | | DN 12 | DN 15 | | |
|---|
| Aansluiting 3 | | | | Persmof | Persmof | | |
|---|
| Uitwendige buisdiameter aansluiting 3 | | | | 16 mm | 20 mm | | |
|---|
| Lengte aansluiting 3 | | | | 44 mm | 48 mm | | |
|---|
| Werkende lengte aansluiting 3 | | | | 19 mm | 22 mm | | |
|---|
| Wanddikte aansluiting 3 | | | | 2 mm | 2.25 mm | | |
|---|
| Meerdelig | | | | nee | nee | | |
|---|
