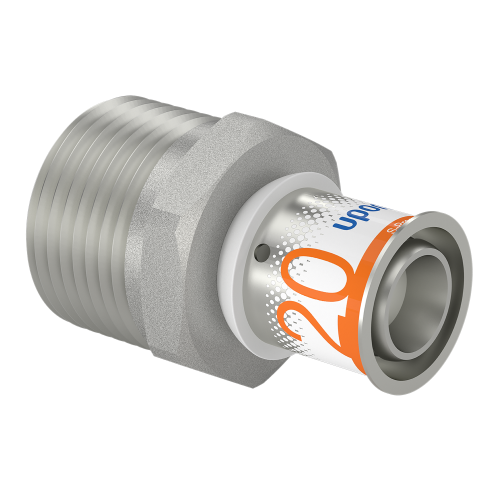

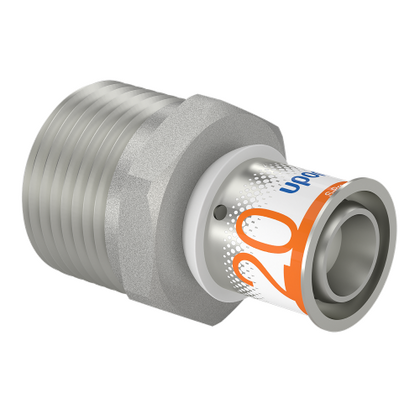

Unicor Puntstuk 20mmx1"

Maak uw keuze

Details

Merk	Unicor
Titel	Puntstuk 20mmx1"
Artikelnummer	A1080176
Fabrikantnummer	904240
EAN code	06414905218264

Fabrikant informatie

Merk	UPONOR
Uitvoering	1-delig
Aansluiting 1	Persmof
Aansluiting 2	Buitendraad conisch (NPT)
Oppervlaktebescherming aansluiting 1	Vertind
Oppervlaktebescherming aansluiting 2	Vertind
Contourcode aansluiting 1	UP
Hoofdkleur fitting	Grijs
Afgedopt	nee
Met pakkingen	nee
Excentrisch	nee
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
Verlopend	ja
Max. werkdruk bij 20°C	10 bar
Mediumtemperatuur (continu)	0-80 °C
Systeemgebonden	ja
Contourcode	U
Materiaal aansluiting 1	Messing
Materiaal aansluiting 2	Messing

	14mmx1/2" 1014513	16mmx1/2" 1014525	16mmx3/4" 101453	20mmx1"	20mmx1/2"	20mmx3/4"	25mmx1"	25mmx3/4"	32mmx1"	32mmx5/4"	haaks 16mmx1/2"	haaks 20mmx1/2" 1014729	haaks 20mmx3/4"	haaks 25mmx1" 1014755	haaks 25mmx3/4"
Vorm	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Knie	Knie	Knie	Knie	Knie
Lengte	50 mm	44 mm	46 mm	54 mm	45 mm	48 mm	62 mm	55 mm	62 mm	66 mm
Nom. diameter aansluiting 2	1/2" (15)	1/2" (15)	3/4" (20)	1" (25)	1/2" (15)	3/4" (20)	1" (25)	3/4" (20)	1" (25)	1 1/4" (32)	1/2" (15)	1/2" (15)	3/4" (20)	1" (25)	3/4" (20)
Uitwendige buisdiameter aansluiting 1	14 mm	16 mm	16 mm	20 mm	20 mm	20 mm	25 mm	25 mm	32 mm	32 mm	16 mm	20 mm	20 mm	25 mm	25 mm
Lengte aansluiting 1	21 mm	19 mm	21 mm	25 mm	19 mm	20 mm	26 mm	21 mm	25 mm	285 mm	30 mm	32 mm	34 mm	43 mm	36 mm
Werkende lengte aansluiting 1	21 mm	5 mm	5 mm	8 mm	5 mm	5 mm	8 mm	6 mm	8 mm	95 mm	15 mm	15 mm	18 mm	22 mm	20 mm
Materiaal afdichting	Overig
Nom. diameter aansluiting 1	DN 10	DN 12	DN 12	DN 15	DN 15	DN 15	DN 20	DN 20	DN 25	DN 25	DN 12	DN 15	DN 15	DN 20	DN 20
Max. mediumtemperatuur (continu)		70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C
Gastec QA		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
KIWA-keur		ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Lengte aansluiting 2		25 mm	25 mm	29 mm	26 mm	26 mm	36 mm	34 mm	37 mm	375 mm	37 mm	41 mm	41 mm	51 mm	48 mm
Werkende lengte aansluiting 2		5 mm	5 mm	8 mm	5 mm	5 mm	8 mm	6 mm	9 mm	95 mm	17 mm	19 mm	19 mm	23 mm	19 mm
VdS keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Kwaliteitsklasse aansluiting 1		Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm
Kwaliteitsklasse aansluiting 2		Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm
Bochthoek											90 °	90 °	90 °	90 °	90 °
