Merk | Unicor |

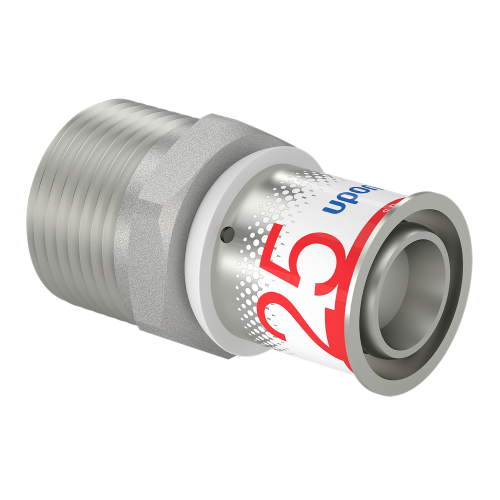

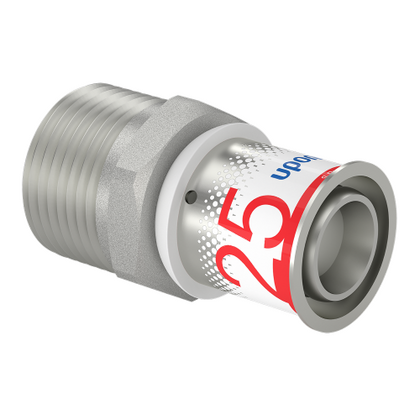

Titel | Puntstuk 25mmx1" |
Artikelnummer | A1080178 |
Fabrikantnummer | 905240 |
EAN code | 06414905218288 |
Merk | UPONOR |
---|---|
Uitvoering | 1-delig |
Aansluiting 1 | Persmof |
Aansluiting 2 | Buitendraad conisch (NPT) |
Oppervlaktebescherming aansluiting 1 | Vertind |
Oppervlaktebescherming aansluiting 2 | Vertind |
Contourcode aansluiting 1 | UP |
Hoofdkleur fitting | Grijs |
Afgedopt | nee |
Met pakkingen | nee |
Excentrisch | nee |
Met aftapper | nee |
Met ontluchter | nee |
Met stootnok/-rand | ja |
Verlopend | ja |
Max. werkdruk bij 20°C | 10 bar |
Mediumtemperatuur (continu) | 0-80 °C |
Systeemgebonden | ja |
Contourcode | U |
Materiaal aansluiting 1 | Messing |
Materiaal aansluiting 2 | Messing |
14mmx1/2" 1014513 | 16mmx1/2" 1014525 | 16mmx3/4" 101453 | 20mmx1" | 20mmx1/2" | 20mmx3/4" | 25mmx1" | 25mmx3/4" | 32mmx1" | 32mmx5/4" | haaks 16mmx1/2" | haaks 20mmx1/2" 1014729 | haaks 20mmx3/4" | haaks 25mmx1" 1014755 | haaks 25mmx3/4" | |
Vorm | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Knie | Knie | Knie | Knie | Knie |
Lengte | 50 mm | 44 mm | 46 mm | 54 mm | 45 mm | 48 mm | 62 mm | 55 mm | 62 mm | 66 mm | |||||
Nom. diameter aansluiting 2 | 1/2" (15) | 1/2" (15) | 3/4" (20) | 1" (25) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) | 1" (25) | 1 1/4" (32) | 1/2" (15) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) |
Uitwendige buisdiameter aansluiting 1 | 14 mm | 16 mm | 16 mm | 20 mm | 20 mm | 20 mm | 25 mm | 25 mm | 32 mm | 32 mm | 16 mm | 20 mm | 20 mm | 25 mm | 25 mm |
Lengte aansluiting 1 | 21 mm | 19 mm | 21 mm | 25 mm | 19 mm | 20 mm | 26 mm | 21 mm | 25 mm | 285 mm | 30 mm | 32 mm | 34 mm | 43 mm | 36 mm |
Werkende lengte aansluiting 1 | 21 mm | 5 mm | 5 mm | 8 mm | 5 mm | 5 mm | 8 mm | 6 mm | 8 mm | 95 mm | 15 mm | 15 mm | 18 mm | 22 mm | 20 mm |
Materiaal afdichting | Overig | ||||||||||||||
Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 12 | DN 15 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 | DN 25 | DN 12 | DN 15 | DN 15 | DN 20 | DN 20 |
Max. mediumtemperatuur (continu) | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | |
Gastec QA | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
KIWA-keur | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | |
Lengte aansluiting 2 | 25 mm | 25 mm | 29 mm | 26 mm | 26 mm | 36 mm | 34 mm | 37 mm | 375 mm | 37 mm | 41 mm | 41 mm | 51 mm | 48 mm | |
Werkende lengte aansluiting 2 | 5 mm | 5 mm | 8 mm | 5 mm | 5 mm | 8 mm | 6 mm | 9 mm | 95 mm | 17 mm | 19 mm | 19 mm | 23 mm | 19 mm | |
VdS keur | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | |
Kwaliteitsklasse aansluiting 1 | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | |
Kwaliteitsklasse aansluiting 2 | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | |
Bochthoek | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° |
