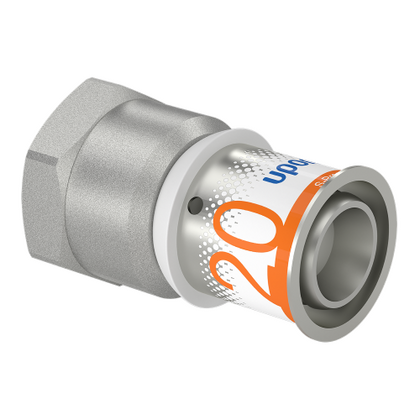

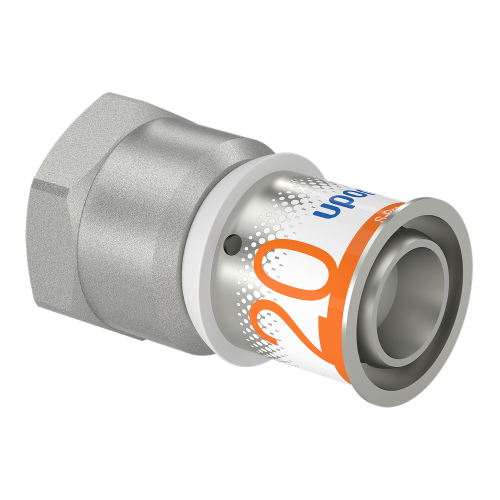

Unicor Schroefbus 20mmx1/2" 1014574
Merk |
Unicor |
Titel |
Schroefbus 20mmx1/2" 1014574 |
Artikelnummer |
A1080203 |
Fabrikantnummer |
9359687 |
EAN code |
06414905218363 |
Merk | UPONOR |
---|
Uitvoering | 1-delig |
---|
Aansluiting 1 | Persmof |
---|
Aansluiting 2 | Binnendraad cilindrisch BSPP-G (ISO 228-1) |
---|
Oppervlaktebescherming aansluiting 1 | Vertind |
---|
Oppervlaktebescherming aansluiting 2 | Vertind |
---|
Contourcode aansluiting 1 | UP |
---|
Hoofdkleur fitting | Grijs |
---|
Afgedopt | nee |
---|
Met pakkingen | nee |
---|
Excentrisch | nee |
---|
Met aftapper | nee |
---|
Met ontluchter | nee |
---|
Met stootnok/-rand | ja |
---|
Verlopend | ja |
---|
Max. werkdruk bij 20°C | 10 bar |
---|
Mediumtemperatuur (continu) | 0-80 °C |
---|
Systeemgebonden | ja |
---|
Contourcode | U |
---|
Materiaal aansluiting 1 | Messing |
---|
Materiaal aansluiting 2 | Messing |
---|
| 14mmx1/2" | 16mmx1/2" | 20mmx1" | 20mmx1/2" 1014574 | 20mmx3/4" | 25mmx1" | 25mmx3/4" | 32mmx1" 1014618 | 32mmx5/4" | haaks 16mmx1/2" | haaks 20mmx1/2"1014736 | haaks 20mmx3/4" | haaks 25mmx1" 1014761 | haaks 25mmx3/4" | haaks 32mmx1" 1014774 |
---|
Vorm | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Recht | Knie | Knie | Knie | Knie | Knie | Knie |
---|
Lengte | 48 mm | 47 mm | 52 mm | 47 mm | 51 mm | 59 mm | 56 mm | 58 mm | 62 mm | | | | | | |
---|
Nom. diameter aansluiting 2 | 1/2" (15) | 1/2" (15) | 1" (25) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) | 1" (25) | 1 1/4" (32) | 1/2" (15) | 1/2" (15) | 3/4" (20) | 1" (25) | 3/4" (20) | 1" (25) |
---|
Uitwendige buisdiameter aansluiting 1 | 14 mm | 16 mm | 20 mm | 20 mm | 20 mm | 25 mm | 25 mm | 32 mm | 32 mm | 16 mm | 20 mm | 20 mm | 25 mm | 25 mm | 32 mm |
---|
Lengte aansluiting 1 | 21 mm | 21 mm | 25 mm | 20 mm | 23 mm | 25 mm | 225 mm | 25 mm | 275 mm | 33 mm | 36 mm | 36 mm | 45 mm | 40 mm | 49 mm |
---|
Werkende lengte aansluiting 1 | 21 mm | 6 mm | 6 mm | 5 mm | 7 mm | 6 mm | 55 mm | 5 mm | 65 mm | 18 mm | 21 mm | 19 mm | 25 mm | 23 mm | 30 mm |
---|
Werkende lengte aansluiting 2 | 14 mm | 6 mm | 6 mm | 6 mm | 7 mm | 6 mm | 55 mm | 5 mm | 65 mm | 18 mm | 19 mm | 22 mm | 26 mm | 22 mm | 26 mm |
---|
Materiaal afdichting | Overig | | | | | | | | | | | | | | |
---|
Nom. diameter aansluiting 1 | DN 10 | DN 12 | DN 15 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 | DN 25 | DN 12 | DN 15 | DN 15 | DN 20 | DN 20 | DN 25 |
---|
Max. mediumtemperatuur (continu) | | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C |
---|
Gastec QA | | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee |
---|
KIWA-keur | | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja | ja |
---|
Lengte aansluiting 2 | | 26 mm | 27 mm | 27 mm | 28 mm | 34 mm | 335 mm | 33 mm | 345 mm | 38 mm | 41 mm | 43 mm | 54 mm | 50 mm | 54 mm |
---|
VdS keur | | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee | nee |
---|
Kwaliteitsklasse aansluiting 1 | | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm |
---|
Kwaliteitsklasse aansluiting 2 | | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm | Messing ontzinkingsarm |
---|
Bochthoek | | | | | | | | | | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° |
---|
