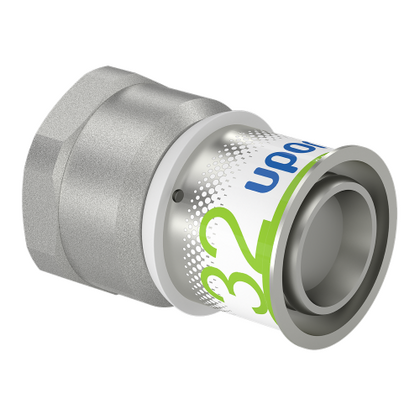

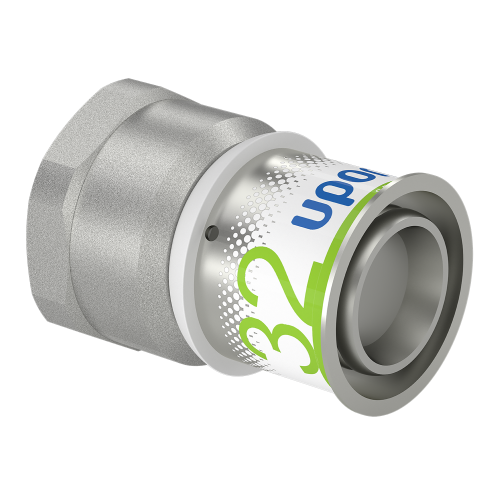

Unicor Schroefbus 32mmx1" 1014618

Maak uw keuze

Details

Merk	Unicor
Titel	Schroefbus 32mmx1" 1014618
Artikelnummer	A1080210
Fabrikantnummer	9359788
EAN code	06414905218417

Fabrikant informatie

Merk	UPONOR
Uitvoering	1-delig
Aansluiting 1	Persmof
Aansluiting 2	Binnendraad cilindrisch BSPP-G (ISO 228-1)
Oppervlaktebescherming aansluiting 1	Vertind
Oppervlaktebescherming aansluiting 2	Vertind
Contourcode aansluiting 1	UP
Hoofdkleur fitting	Grijs
Afgedopt	nee
Met pakkingen	nee
Excentrisch	nee
Met aftapper	nee
Met ontluchter	nee
Met stootnok/-rand	ja
Verlopend	ja
Max. werkdruk bij 20°C	10 bar
Mediumtemperatuur (continu)	0-80 °C
Systeemgebonden	ja
Contourcode	U
Materiaal aansluiting 1	Messing
Materiaal aansluiting 2	Messing

	14mmx1/2"	16mmx1/2"	20mmx1"	20mmx1/2" 1014574	20mmx3/4"	25mmx1"	25mmx3/4"	32mmx1" 1014618	32mmx5/4"	haaks 16mmx1/2"	haaks 20mmx1/2"1014736	haaks 20mmx3/4"	haaks 25mmx1" 1014761	haaks 25mmx3/4"	haaks 32mmx1" 1014774
Vorm	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Recht	Knie	Knie	Knie	Knie	Knie	Knie
Lengte	48 mm	47 mm	52 mm	47 mm	51 mm	59 mm	56 mm	58 mm	62 mm
Nom. diameter aansluiting 2	1/2" (15)	1/2" (15)	1" (25)	1/2" (15)	3/4" (20)	1" (25)	3/4" (20)	1" (25)	1 1/4" (32)	1/2" (15)	1/2" (15)	3/4" (20)	1" (25)	3/4" (20)	1" (25)
Uitwendige buisdiameter aansluiting 1	14 mm	16 mm	20 mm	20 mm	20 mm	25 mm	25 mm	32 mm	32 mm	16 mm	20 mm	20 mm	25 mm	25 mm	32 mm
Lengte aansluiting 1	21 mm	21 mm	25 mm	20 mm	23 mm	25 mm	225 mm	25 mm	275 mm	33 mm	36 mm	36 mm	45 mm	40 mm	49 mm
Werkende lengte aansluiting 1	21 mm	6 mm	6 mm	5 mm	7 mm	6 mm	55 mm	5 mm	65 mm	18 mm	21 mm	19 mm	25 mm	23 mm	30 mm
Werkende lengte aansluiting 2	14 mm	6 mm	6 mm	6 mm	7 mm	6 mm	55 mm	5 mm	65 mm	18 mm	19 mm	22 mm	26 mm	22 mm	26 mm
Materiaal afdichting	Overig
Nom. diameter aansluiting 1	DN 10	DN 12	DN 15	DN 15	DN 15	DN 20	DN 20	DN 25	DN 25	DN 12	DN 15	DN 15	DN 20	DN 20	DN 25
Max. mediumtemperatuur (continu)		70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C
Gastec QA		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
KIWA-keur		ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Lengte aansluiting 2		26 mm	27 mm	27 mm	28 mm	34 mm	335 mm	33 mm	345 mm	38 mm	41 mm	43 mm	54 mm	50 mm	54 mm
VdS keur		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Kwaliteitsklasse aansluiting 1		Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm
Kwaliteitsklasse aansluiting 2		Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm	Messing ontzinkingsarm
Bochthoek										90 °	90 °	90 °	90 °	90 °	90 °
