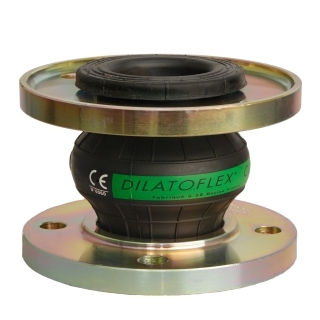

Compensator kledil 2" EPC 50mm RVS 24EP0
| Titel |
Compensator kledil 2" EPC 50mm RVS 24EP0 |
| Artikelnummer |
A8266713 |
| Fabrikantnummer |
8266713 |
| EAN code |
08718144091342 |
| Materiaal aansluiting | Staal |
|---|
| Oppervlaktebescherming aansluiting | Elektrolytisch verzinkt |
|---|
| Laterale beweging | ja |
|---|
| Angulaire beweging | ja |
|---|
| Materiaal inlage | Polyamide (PA) |
|---|
| Axiale beweging | ja |
|---|
| Kwaliteitsklasse aansluiting | St 37.2 (1.0037) |
|---|
| Max. vacuüm met steunring | 1 bar |
|---|
| | 1" CC/GZ 25mm 24CC002 | 1.1/2" EPC 40mm 24EP0 | 1.1/4" CC/GZ 32mm 24C | 2" EPC 50mm RVS 24EP0 | 3/4" CC/GZ 20mm 24CC0 |
|---|
| Merk | Kledil | Dilatoflex | Kledil | Dilatoflex | Kledil |
|---|
| Aansluiting | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Flens | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) | Flens | Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1) |
|---|
| Kleurcode | Groen | Violet | Groen | Violet | Groen |
|---|
| Max. bedrijfstemperatuur | 110 °C | 100 °C | 110 °C | 100 °C | 110 °C |
|---|
| Uitwendige buisdiameter | 33.7 mm | 139.7 mm | 42.4 mm | 273 mm | 26.9 mm |
|---|
| Druktrap klasse flens | Overig | PN 16 | Overig | PN 16 | Overig |
|---|
| Vacuümbestendigheid bij 20 °C | 100 % | 30 % | 100 % | 30 % | 100 % |
|---|
| Materiaal binnenwand balg | SBR (Styreen butadiëne rubber) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | SBR (Styreen butadiëne rubber) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | SBR (Styreen butadiëne rubber) |
|---|
| Materiaal buitenwand balg | CR (neopreen) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | CR (neopreen) | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) | CR (neopreen) |
|---|
| Bewegingsopname axiaal+ | 8 mm | 15 mm | 8 mm | 25 mm | 8 mm |
|---|
| Bewegingsopname axiaal - | 15 mm | 25 mm | 15 mm | 15 mm | 15 mm |
|---|
| Bewegingsopname lateraal +/- | 10 mm | 15 mm | 10 mm | 15 mm | 10 mm |
|---|
| Bewegingsopname angulair +/- | 25 ° | 14 ° | 20 ° | 8 ° | 30 ° |
|---|
| Max. werkdruk bij 20°C | 9 bar | 16 bar | 9 bar | 16 bar | 12 bar |
|---|
| Nom. diameter | 1" (25) | 5" (125) | 1 1/4" (32) | DN 250 | 3/4" (20) |
|---|
| Neutrale lengte | 220 mm | 130 mm | 230 mm | 130 mm | 220 mm |
|---|
| Max. vacuüm zonder steunring | 1 bar | 0.3 bar | 1 bar | 0.3 bar | 1 bar |
|---|
