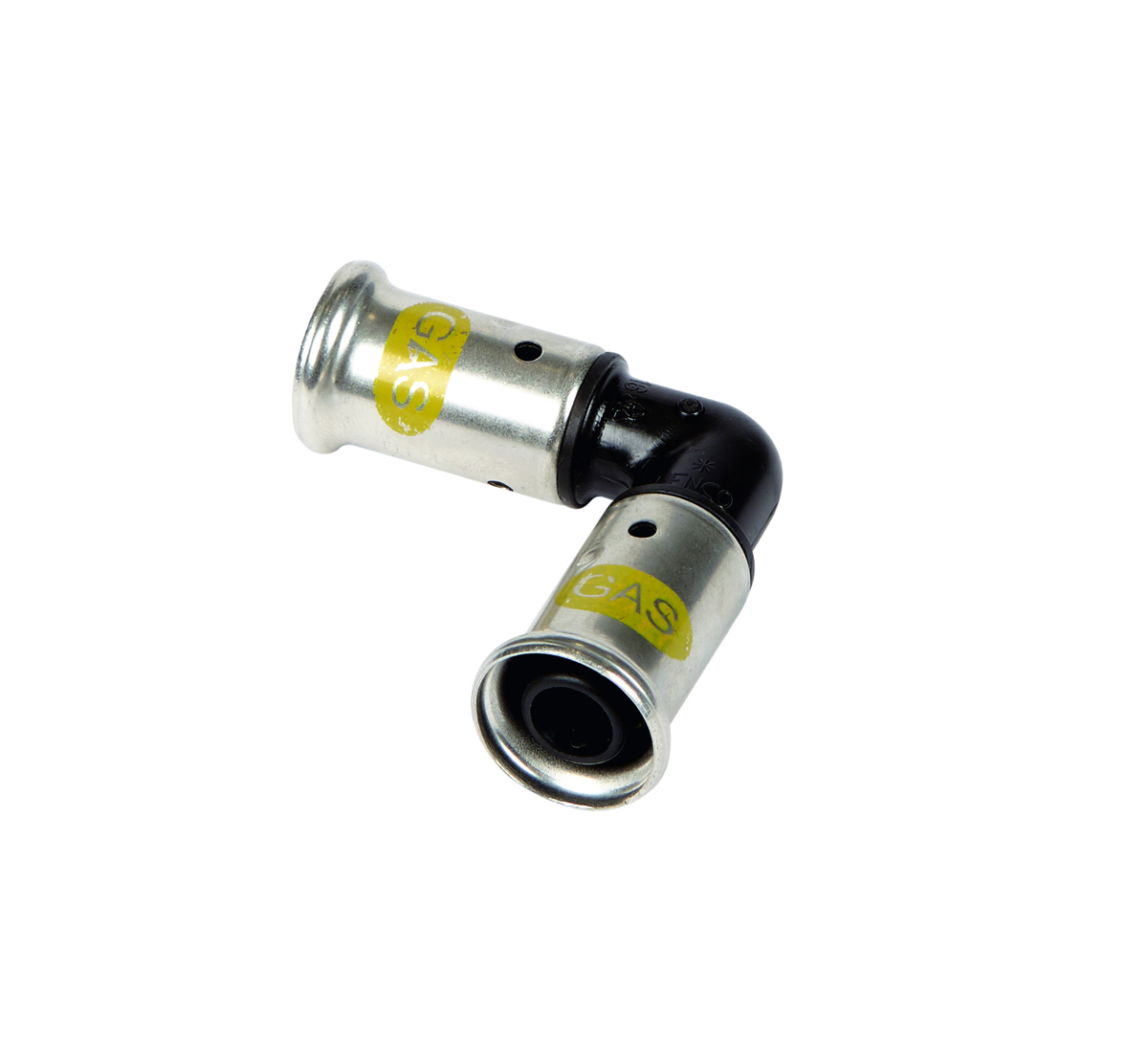

Henco Pers Knie 40mm 90gr GAS

Maak uw keuze

Details

Merk	Henco
Titel	Pers Knie 40mm 90gr GAS
Artikelnummer	A1090798
Fabrikantnummer	9340954
EAN code	05414764063174

Fabrikant informatie

Merk	Henco
Ringstijfheidsklasse	Overig
Max. mediumtemperatuur (continu)	60 °C
Afgedopt	nee
KIWA-keur	nee
Min. mediumtemperatuur (continu)	-20 °C
FM keur	nee
VdS keur	nee
UL-keur	nee
ULC keur	nee
LPCB keur	nee
Systeemgebonden	ja

	Knie 40mm 90gr GAS	Kopp.xCu Knel 16x15mm GAS	Kopp.xCu Knel 20x22mm GAS	Koppeling 40x40mm GAS	Ovg.Kopp.40x 1"bidr GAS	Ovg.Kopp.40x 1"budr GAS	T 32x40x32mm 90gr GAS	T 40x 1"x40mm bidr GAS	T 40x16x40mm 90gr GAS	T 40x20x40mm 90gr GAS	T 40x26x40mm 90gr GAS	T 40x32x32mm 90gr GAS	T 40x40x26mm 90gr GAS	T 40x40x32mm 90gr GAS	T 40x40x40mm 90gr GAS	Verloop 40x26mm GAS	Verloop 40x32mm GAS
Vorm	Bocht		Recht	Recht	Recht	Recht										Recht	Recht
Aansluiting 1	Persmof		Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Aansluiting 2	Persmof		Klemaansluiting	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)	Persmof	Binnendraad cilindrisch BSPP-G (ISO 228-1)	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Lengte	98 mm		61 mm	105.5 mm	74.5 mm	84 mm										113.5 mm	114.5 mm
Oppervlaktebescherming aansluiting 1	Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 1	Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebescherming aansluiting 2	Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Oppervlaktebehandeling aansluiting 2	Onbehandeld		Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 1	BE		TH	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE	BE
Contourcode aansluiting 2	BE			BE			BE		TH	TH	TH	BE	BE	BE	BE	TH	BE
Max. bedrijfsdruk bij max. medium temperatuur	10 bar							10 bar
Hoofdkleur fitting	Zwart		Messing	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart	Zwart
Zeta-waarde	6.1			1.3	1.4	1.7										14.2	3.4
Bochtstraal	20 mm
Met pakkingen	ja		ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Excentrisch	nee	nee	nee	nee	nee	nee										nee	nee
Gastec QA	ja	nee	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja	ja
Met aftapper	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met ontluchter	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Uitwendige buisdiameter aansluiting 1	40 mm		20 mm	40 mm	40 mm	40 mm	32 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Uitwendige buisdiameter aansluiting 2	40 mm		22 mm	40 mm			40 mm		16 mm	20 mm	26 mm	32 mm	40 mm	40 mm	40 mm	26 mm	32 mm
Druktrap klasse flens	Overig
Lengte aansluiting 1	75 mm		36 mm	53 mm	42 mm	42 mm	72.5 mm	76.5 mm	59 mm	61 mm	68 mm	71.5 mm	75.5 mm	74.5 mm	75 mm	57 mm	57.5 mm
Lengte aansluiting 2	75 mm		17 mm	53 mm	32.5 mm	42 mm	69.5 mm	62 mm	60 mm	60 mm	61.5 mm	71 mm	73.5 mm	73.5 mm	75 mm	57 mm	57.5 mm
Werkende lengte aansluiting 1	36 mm		36 mm	17 mm	6 mm	6 mm	36.5 mm	40.5 mm	23 mm	25 mm	32 mm	35.5 mm	39.5 mm	38.5 mm	39 mm	21 mm	21.5 mm
Werkende lengte aansluiting 2	36 mm		17 mm	17 mm	15 mm	25.5 mm	33.5 mm	44.5 mm	33 mm	33 mm	34.5 mm	35 mm	37.5 mm	37.5 mm	39 mm	30 mm	21.5 mm
Met stootnok/-rand	nee		ja	ja	nee	nee	ja	nee	ja	ja	ja	nee	nee	ja	ja	ja	ja
Wanddikte aansluiting 1	0.9 mm			0.9 mm			0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm
Wanddikte aansluiting 2	0.9 mm			0.9 mm			0.9 mm		0.7 mm	0.7 mm	0.95 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.95 mm	0.9 mm
Materiaal afdichting	Gehydroneerd nitril rubber (HNBR)		Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)	Gehydroneerd nitril rubber (HNBR)
Verlopend	nee	nee	ja	nee	nee	nee	ja	nee	ja	ja	ja	ja	ja	ja	nee	ja	ja
Max. werkdruk bij 20°C	10 bar		16 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Mediumtemperatuur (continu)	-20-60 °C	- °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C	-20-60 °C
Met thermische isolatie	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Hoge treksterkte	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 1	Polyvinylidenefluoride (PVDF)		Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Materiaal aansluiting 2	Polyvinylidenefluoride (PVDF)		Messing	Polyvinylidenefluoride (PVDF)	Messing	Messing	Polyvinylidenefluoride (PVDF)	Messing	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
DVGW-keur	nee		ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DIN-CERTCO certificaat	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Met TUV goedkeuring	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur voor gas	nee		ja	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
DVGW-keur voor water	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
KOMO-keur	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Type goedkeuring volgens BBR / EKS	nee		nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee	nee
Aandraaimoment		- Nm		0-0 Nm		0-0 Nm
Contourcode		TH	TH
Kwaliteitsklasse aansluiting 1			CuZn40Pb2 (CW617N)
Kwaliteitsklasse aansluiting 2			CuZn40Pb2 (CW617N)		CuZn40Pb2 (CW617N)	CuZn40Pb2 (CW617N)
Met aansluitingsindicator				nee		nee
Gecertificeerd volgens NF 545				nee		nee
Nom. diameter aansluiting 2					1" (25)	1" (25)		1" (25)
Model							T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk	T-stuk
Hoek verstelbaar							nee	nee	nee	nee	nee	nee	nee	nee	nee
Hoek							90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °	90 °
Stromende uitvoering (met binnenradius)							nee	nee	nee	nee	nee	nee	nee	nee	nee
Materiaal aansluiting 3							Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)	Polyvinylidenefluoride (PVDF)
Oppervlaktebehandeling aansluiting 3							Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld	Onbehandeld
Contourcode aansluiting 3							BE	BE	BE	BE	BE	BE	BE	BE	BE
Aansluiting 3							Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof	Persmof
Uitwendige buisdiameter aansluiting 3							32 mm	40 mm	40 mm	40 mm	40 mm	32 mm	26 mm	32 mm	40 mm
Lengte aansluiting 3							72.5 mm	76.5 mm	59 mm	61 mm	68 mm	69.5 mm	69 mm	74 mm	75 mm
Werkende lengte aansluiting 3							36.5 mm	40.5 mm	23 mm	25 mm	32 mm	33.5 mm	42 mm	38 mm	39 mm
Wanddikte aansluiting 3							0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.9 mm	0.95 mm	0.9 mm	0.9 mm
Norm flens							Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig	Overig
